Pino paralelo de pequeno diâmetro

Especificações

Como escolher Pinos e eixos

Pontos a verificar na seleção, com os valores deste produto (Pino paralelo de pequeno diâmetro).

1. 1. Escolha o diâmetro externo conforme o furo correspondente

   O diâmetro externo é selecionado conforme o diâmetro do furo da peça correspondente ou o diâmetro interno do rolamento. Os produtos listados vão de 0,1 mm, em diâmetros muito finos, até cerca de 10 mm. Itens de diâmetro fino dobram com facilidade, por isso também deve-se verificar a relação com a carga e o comprimento. O diâmetro nominal e a faixa de variação admissível da medida real são analisados junto com a tolerância de diâmetro.

2. 2. Escolha a tolerância de diâmetro adequada ao ajuste

   Os símbolos de tolerância como h7, g6 e m6 determinam em qual faixa o diâmetro externo fica em relação à dimensão nominal. Para fixação por prensagem, escolhe-se um ajuste mais próximo de interferência, como m6; para deslizamento ou rotação, escolhe-se um ajuste mais próximo de folga, como g6 ou h7. A escolha deve combinar com a tolerância do furo correspondente.

3. 3. Defina o comprimento total necessário e a disponibilidade de versões longas

   O comprimento total é definido pela profundidade do furo de fixação ou pelo vão de apoio. Os produtos listados vão de 2 mm a 150 mm, e as versões longas podem pertencer a uma série separada. Quanto maior o comprimento, mais evidentes ficam a flexão e o efeito da retilineidade, por isso também deve-se considerar aumentar o diâmetro ou adicionar pontos de apoio.

4. 4. Escolha o material adequado ao ambiente de uso

   Este produto: Material SUS301, SUS201

   Aços inoxidáveis como SUS304 e SUS303 resistem bem à corrosão e são indicados para ambientes úmidos ou sujeitos a lavagem. O SUS303 é um tipo de aço com usinabilidade aprimorada. Em aplicações em que desgaste ou alta carga são problemas, escolha aços temperáveis ou itens com maior dureza.

5. 5. Verifique a dureza e o tratamento superficial das áreas deslizantes

   Nas partes do eixo que atritam com rolamentos ou vedações, a dureza superficial afeta a vida útil por desgaste. Há itens com superfície endurecida por cromo duro ou por têmpera, e as luvas para recuperação de regiões com retentor de óleo também podem ter cromo duro para alta dureza. Verifique também se a espessura do revestimento está incluída nas dimensões.

6. 6. Verifique se a extremidade facilita a inserção

   Extremidades com chanfro ou formato arredondado facilitam a inserção no furo e evitam danos à superfície do furo correspondente. Os pinos paralelos podem ser classificados por tipo de extremidade, como tipo A e tipo B, por isso escolha conforme o método de montagem e a necessidade de prensagem.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Pinos e eixos e todos os produtos

Descrição

Pino paralelo de pequeno diâmetro fabricado em SUS301 e SUS201. Há muitos modelos de acordo com a combinação de diâmetro externo e comprimento, e são vendidos por embalagem (saco).

Perguntas frequentes

Q. Qual é o material e a dureza do pino paralelo de pequeno diâmetro?

A. O material é SUS301 e SUS201. A dureza é HV450 ou superior.

Q. Como escolher o diâmetro externo e o comprimento do pino paralelo de pequeno diâmetro?

A. O diâmetro externo é vendido na faixa de 1 a 3 mm. Há muitos modelos de acordo com a combinação de diâmetro externo e comprimento.

Q. Em qual unidade o pino paralelo de pequeno diâmetro é vendido?

A. É vendido por embalagem (saco).

Q. Para quais aplicações o pino paralelo de pequeno diâmetro pode ser usado?

A. Pode ser usado para posicionamento e para fixação de componentes mecânicos.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

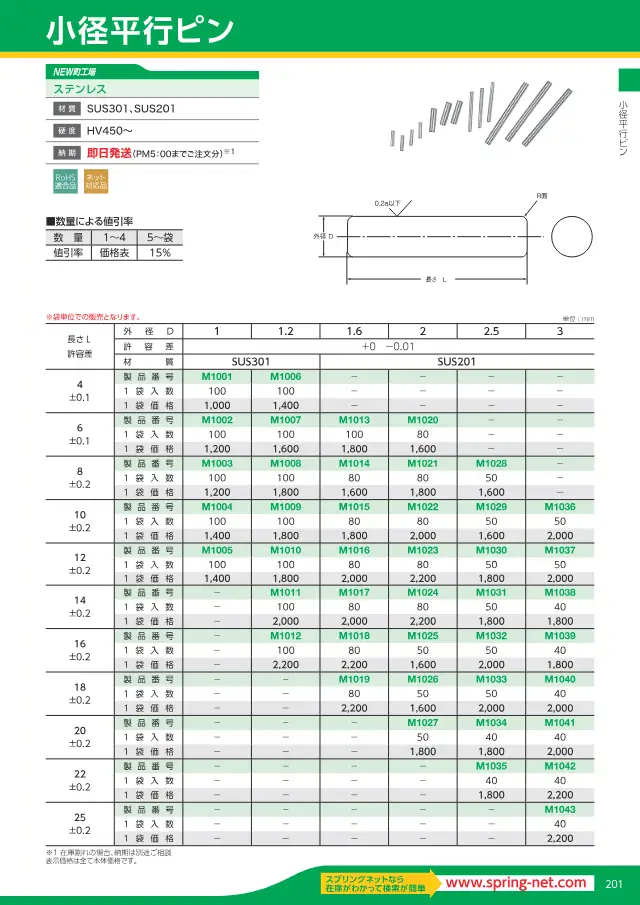

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 27
