Quick Sleeve (Luva de Eixo)

Especificações

Como escolher Pinos e eixos

Pontos a verificar na seleção, com os valores deste produto (Quick Sleeve (Luva de Eixo)).

1. 1. Escolha o diâmetro externo conforme o furo correspondente

   O diâmetro externo é selecionado conforme o diâmetro do furo da peça correspondente ou o diâmetro interno do rolamento. Os produtos listados vão de 0,1 mm, em diâmetros muito finos, até cerca de 10 mm. Itens de diâmetro fino dobram com facilidade, por isso também deve-se verificar a relação com a carga e o comprimento. O diâmetro nominal e a faixa de variação admissível da medida real são analisados junto com a tolerância de diâmetro.

2. 2. Escolha a tolerância de diâmetro adequada ao ajuste

   Os símbolos de tolerância como h7, g6 e m6 determinam em qual faixa o diâmetro externo fica em relação à dimensão nominal. Para fixação por prensagem, escolhe-se um ajuste mais próximo de interferência, como m6; para deslizamento ou rotação, escolhe-se um ajuste mais próximo de folga, como g6 ou h7. A escolha deve combinar com a tolerância do furo correspondente.

3. 3. Defina o comprimento total necessário e a disponibilidade de versões longas

   O comprimento total é definido pela profundidade do furo de fixação ou pelo vão de apoio. Os produtos listados vão de 2 mm a 150 mm, e as versões longas podem pertencer a uma série separada. Quanto maior o comprimento, mais evidentes ficam a flexão e o efeito da retilineidade, por isso também deve-se considerar aumentar o diâmetro ou adicionar pontos de apoio.

4. 4. Escolha o material adequado ao ambiente de uso

   Este produto: Material SUS304

   Aços inoxidáveis como SUS304 e SUS303 resistem bem à corrosão e são indicados para ambientes úmidos ou sujeitos a lavagem. O SUS303 é um tipo de aço com usinabilidade aprimorada. Em aplicações em que desgaste ou alta carga são problemas, escolha aços temperáveis ou itens com maior dureza.

5. 5. Verifique a dureza e o tratamento superficial das áreas deslizantes

   Nas partes do eixo que atritam com rolamentos ou vedações, a dureza superficial afeta a vida útil por desgaste. Há itens com superfície endurecida por cromo duro ou por têmpera, e as luvas para recuperação de regiões com retentor de óleo também podem ter cromo duro para alta dureza. Verifique também se a espessura do revestimento está incluída nas dimensões.

6. 6. Verifique se a extremidade facilita a inserção

   Extremidades com chanfro ou formato arredondado facilitam a inserção no furo e evitam danos à superfície do furo correspondente. Os pinos paralelos podem ser classificados por tipo de extremidade, como tipo A e tipo B, por isso escolha conforme o método de montagem e a necessidade de prensagem.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Pinos e eixos e todos os produtos

Descrição

Fabricada em SUS304, com design de parede ultrafina de espessura 0,3 t. A superfície externa recebe acabamento com cromo duro, proporcionando alta dureza e resistência à corrosão. Disponível em grande variedade de tamanhos, com diâmetros de eixo de 18 mm a 200 mm, e com envio no mesmo dia.

Perguntas frequentes

Q. Como a Quick Sleeve (Luva de Eixo) pode ser usada para reparar um eixo desgastado?

A. É uma luva de aço inoxidável que cobre a canaleta do eixo desgastado pelo retentor de óleo, permitindo o reparo sem retrabalho do eixo. A principal característica é que o reparo é feito sem usinar o eixo.

Q. Para qual diâmetro de eixo a Quick Sleeve (Luva de Eixo) é indicada e o retentor de óleo existente pode ser mantido?

A. O diâmetro de eixo aplicável é de 18 a 200 mm. Por causa do design de parede ultrafina, é possível usar o tamanho existente do retentor de óleo.

Q. Quais são o material, a espessura e o tratamento de superfície da Quick Sleeve (Luva de Eixo)?

A. O material é SUS304 e a espessura t é de 0,3 mm. A superfície externa tem acabamento em cromo duro, com dureza HV1200 e resistência à corrosão.

Q. A montagem da Quick Sleeve (Luva de Eixo) requer ferramenta específica?

A. Sim, acompanha uma ferramenta dedicada de montagem.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

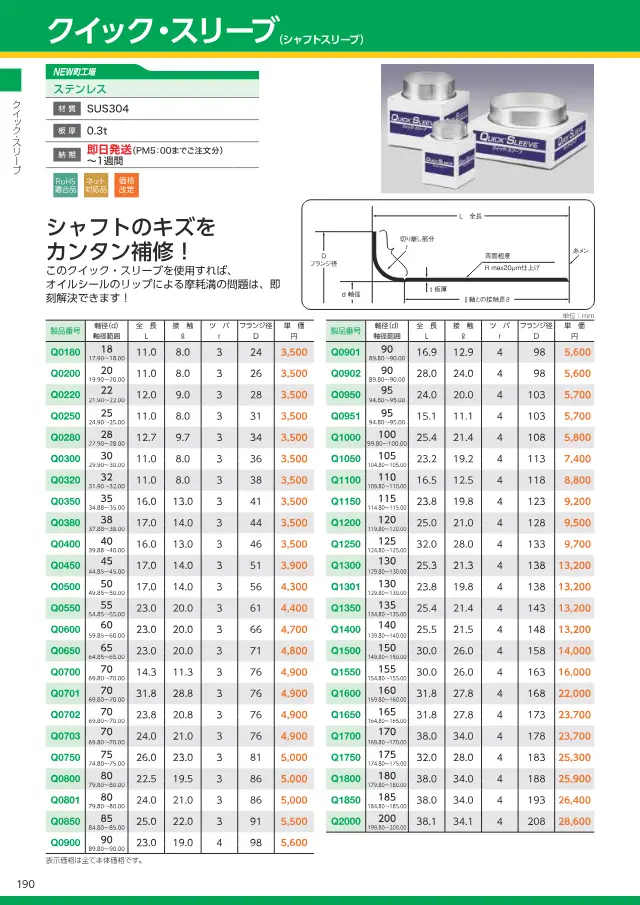

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 16
