Mola de tração com placas 28-054 (aço inoxidável)

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (28-054).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 0.16 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 9.37 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 5 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Diâmetro do fio 0,6 mm, diâmetro externo 5 mm, constante elástica de 0,16 N/mm com dimensão F de 50 mm. Há uma série com diâmetro externo de 5 a 18 mm.

Perguntas frequentes

Q. Qual é o material da mola de tração com placas 28-054 e como se especifica a dimensão F?

A. O material é SUS304-WPB. Trata-se de uma mola de tração com placas em ambas as extremidades, fabricada conforme a dimensão F especificada pelo cliente.

Q. Quais são o diâmetro do fio, o diâmetro externo e a constante elástica da 28-054?

A. O diâmetro do fio d é 0,6 mm e o diâmetro externo D é 5 mm. A constante elástica com dimensão F de 50 mm é 0,16 N/mm.

Q. Qual é a deflexão máxima (alongamento máximo) e a carga máxima da 28-054?

A. A deflexão máxima (alongamento máximo) é 51 mm e a carga máxima é 9,37 N.

Q. Para quais aplicações a 28-054 é indicada?

A. É utilizada para suporte por tração de equipamentos e para retorno.

Q. Existem produtos com diâmetros externos diferentes para a mola de tração com placas 28-054?

A. Sim, há uma série com diâmetro externo de 5 a 18 mm.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

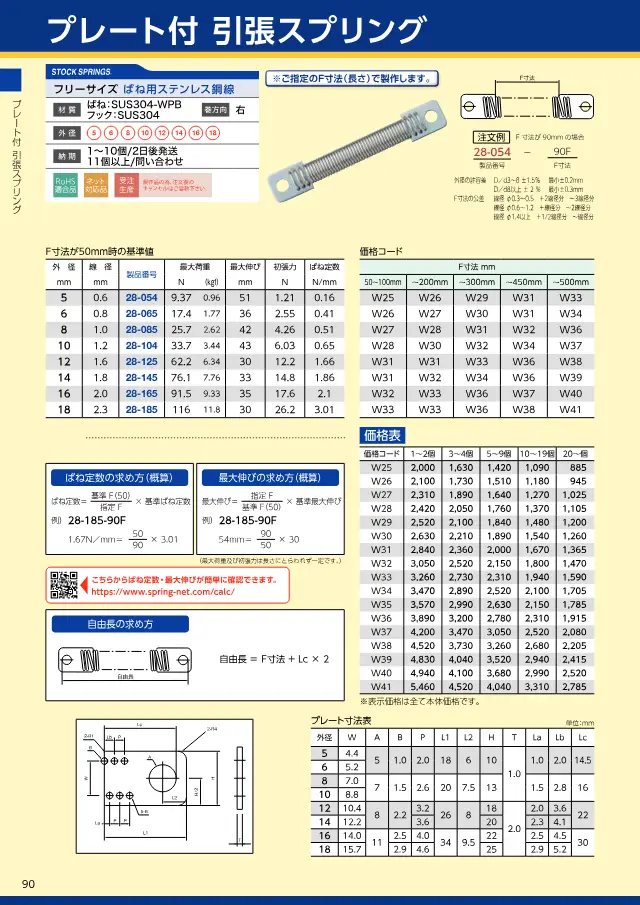

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 94
