Mola Amortecedora Antivibração

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (Mola Amortecedora Antivibração).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 1.84〜9.91 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 22.5〜402 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 20 a 65 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Produto que combina mola helicoidal de compressão com folha viscoelástica. Apresenta menor transmissão de vibração em comparação com a mola helicoidal convencional. Temperatura de uso recomendada: 10 a 40 °C.

Perguntas frequentes

Q. Qual é a faixa de temperatura de uso da Mola Amortecedora Antivibração (SWP-A, material viscoelástico) e quais aplicações ela atende?

A. A temperatura de uso recomendada é de 10 a 40 °C. As aplicações são equipamentos de inspeção e medição, equipamentos de fabricação de precisão e dispositivos de exibição, e isolamento de vibração em equipamentos eletrônicos, ópticos, de áudio e de vídeo.

Q. Como a Mola Amortecedora Antivibração (SWP-A, material viscoelástico) lida com vibrações e impactos?

A. É uma mola antivibração que combina mola de aço com material viscoelástico para absorver vibrações e impactos. Apresenta menor transmissão de vibração que a mola helicoidal convencional, faz a oscilação cessar em pouco tempo e reduz a força aplicada aos equipamentos.

Q. Quais são as faixas de diâmetro externo, diâmetro do fio, comprimento livre, constante elástica e carga máxima da Mola Amortecedora Antivibração (SWP-A, material viscoelástico)?

A. Diâmetro externo D de 20 a 65 mm, diâmetro do fio d de 1,6 a 5,5 mm, comprimento livre L de 30 a 150 mm, constante elástica k de 1,84 a 9,91 N/mm e carga máxima de 22,5 a 402 N.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

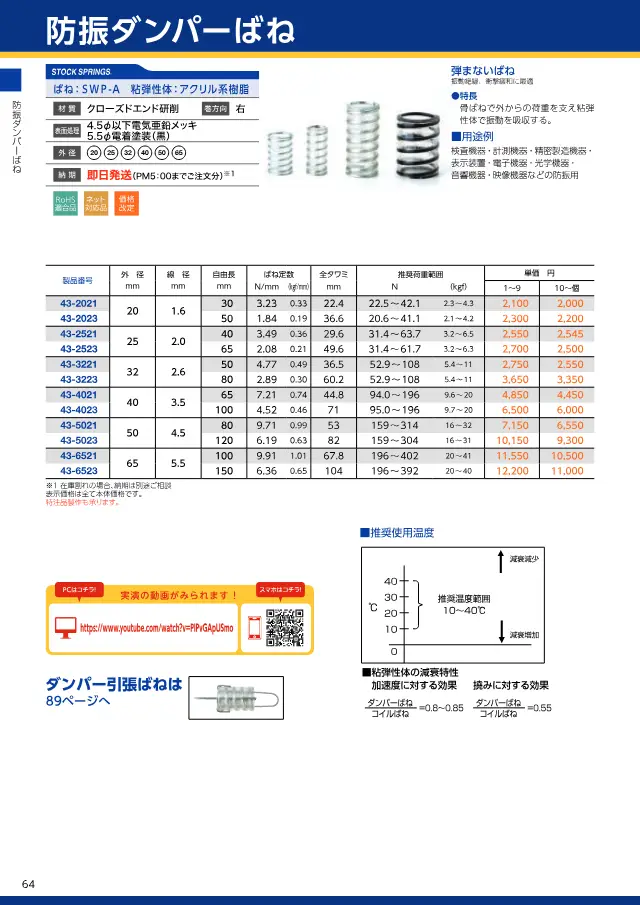

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 68
