Collar de fixação

Especificações

Como escolher Colar de fixação

Pontos a verificar na seleção, com os valores deste produto (Collar de fixação).

1. 1. Escolha o diâmetro interno adequado ao eixo

   Este produto: Diâmetro interno d 6～50 mm

   O diâmetro interno d deve ser selecionado de acordo com o diâmetro do eixo aplicado. Os produtos listados têm faixa de φ5 a φ110. A força de aperto e a facilidade de montagem variam conforme a combinação da tolerância do eixo com a tolerância do diâmetro interno do colar, por isso devem ser verificadas também as tolerâncias internas, não apenas o diâmetro do eixo.

2. 2. Verifique a força de retenção axial necessária

   A carga axial admissível é a carga que pode ser mantida na direção axial sem deslocamento; nos produtos listados, varia de 2300 a 149040 N. Mesmo com o mesmo diâmetro interno, o valor muda conforme o tipo; por exemplo, para φ30 há produtos de 5400 N e de 2300 N. Selecione o produto com margem suficiente em relação à carga axial aplicada.

3. 3. Considere também a retenção na direção de rotação

   A carga radial admissível é a força (torque) que pode ser mantida na direção de rotação sem escorregamento; nos produtos listados, varia de 3,6 a 449,5 N·m. Em aplicações em que o colar sofre torque ou forças na direção de rotação, verifique se este valor supera as condições de uso.

4. 4. Defina o método de fixação conforme a frequência de troca

   Se a posição for alterada com frequência, o tipo de alavanca é prático por não exigir ferramentas, mas sua força de retenção é menor que a do aperto com parafuso. Nos exemplos listados, a carga axial com aperto por alavanca fica entre 780 e 2300 N. Se não for desejável danificar o eixo, selecione os tipos de braçadeira ou de cunha.

5. 5. Aperte com o torque de aperto recomendado

   Os valores de retenção do catálogo referem-se ao aperto com o torque recomendado. Nos produtos listados, o torque varia de 0,9 a 267,2 N·m, mudando significativamente conforme o tamanho do parafuso. Respeitar o valor especificado com uma chave dinamométrica evita afrouxamento e danos ao corpo do colar.

6. 6. Escolha o material e o tratamento superficial adequados ao ambiente

   Este produto: Material S45C、SUS304

   O S45C tem boa resistência e recebe tratamento anticorrosivo por enegrecimento ou níquel químico. Em ambientes com umidade ou lavagem, são escolhidos o SUS304 ou, para reduzir o peso, ligas de alumínio como A2017. Como o material altera a força de retenção, verifique-a junto com os valores de carga.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Colar de fixação e todos os produtos

Descrição

Fabricado em S45C (preto oxidado) ou SUS304. Fixado ao eixo por parafuso de fixação. Conforme o modelo, há diferenças em chanfro e em tipo leve.

Perguntas frequentes

Q. Qual é o material do collar de fixação e qual é a faixa de diâmetro interno?

A. Fabricado em S45C (preto oxidado) ou SUS304. O diâmetro interno varia de 6 a 50 mm.

Q. Para quais aplicações o collar de fixação pode ser usado?

A. Pode ser usado para posicionamento e fixação de eixos e para limitação de curso de eixos deslizantes.

Q. Como o collar de fixação é fixado ao eixo?

A. É fixado ao eixo por parafuso de pressão. Conforme o modelo, há diferenças em chanfro e em tipo leve.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

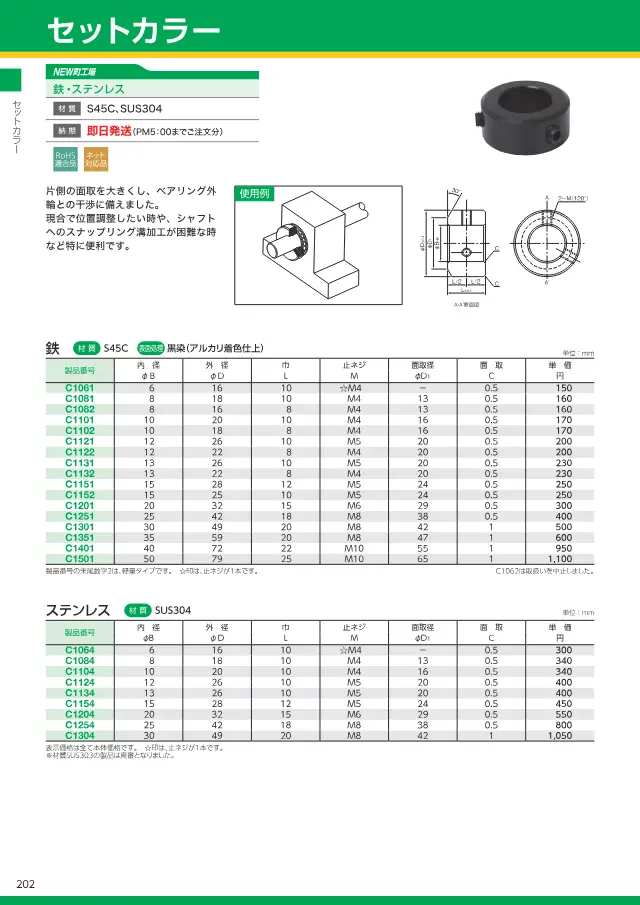

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 28
