Molas helicoidais médicas com arredondamento de ponta

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (Molas helicoidais médicas com arredondamento de ponta).

1. 1. Selecionar a constante da mola a partir da força necessária

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

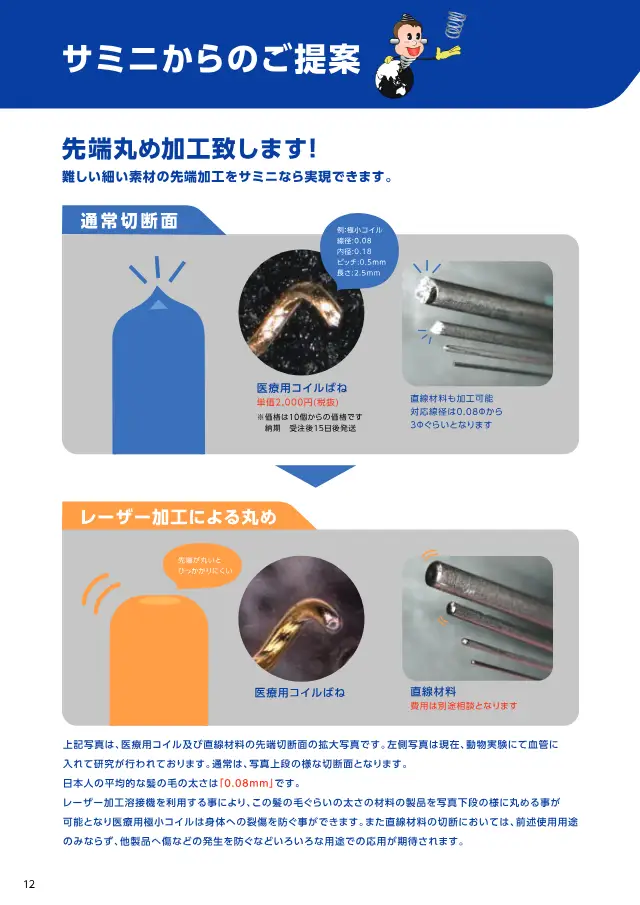

Utiliza máquina de soldagem com processamento a laser para arredondar a ponta, evitando engate e danos causados pela superfície de corte. Compatível com molas helicoidais miniatura médicas e materiais retilíneos, podendo ser aplicado também na parte de gancho de molas de compressão, tração e torção.

Perguntas frequentes

Q. Até qual diâmetro de fio o arredondamento de ponta de molas helicoidais médicas é compatível?

A. O diâmetro de fio d é compatível de 0,08 a 3Φ. Também é compatível com fio ultrafino de 0,08Φ.

Q. Quais são os efeitos do arredondamento da ponta de molas helicoidais médicas?

A. Por ser realizado com máquina de soldagem a laser, evita engate e danos causados pela superfície de corte. A ponta fica arredondada, reduzindo o risco de danificar a peça contraparte.

Q. A que tipos de peças o arredondamento de ponta de molas helicoidais médicas pode ser aplicado?

A. Pode ser aplicado a molas helicoidais miniatura médicas, ao processamento de ponta de materiais retilíneos e à parte de gancho de molas de compressão, tração e torção.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 16
