深沟球轴承

単列深溝玉軸受 / JTEKT株式会社 (官方网站) / 刊载于资料第53页

单列深沟球轴承，可承受径向载荷及双向轴向载荷。适用于高速旋转和低振动场合。提供内径100～1420mm的尺寸表。

刊载信息确认日期: (根据来源资料确认内容的日期)

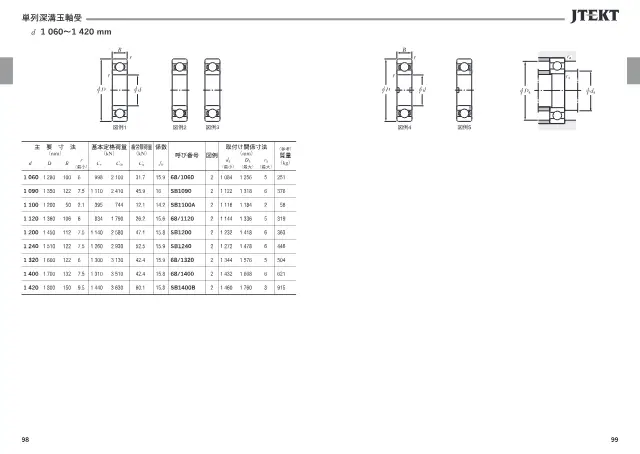

JTEKT株式会社《JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）》第53页（刊载深沟球轴承）
出处: JTEKT株式会社「JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）」第53页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

内径d 100～1420 mm
基本动额定载荷Cr 24.5～3630 kN
允许倾斜角 0.0023～0.0034 rad
公差等级 0级或6级

深沟球轴承的选型要点

选型时需要确认的要点及本产品（深沟球轴承）的数值。

  1. 1. 与轴和壳体匹配的主要尺寸

    本产品: 内径d 100～1420 mm

    内径d依据轴径选择，外径D依据壳体孔径选择，宽度B依据安装空间选择。所列产品内径范围为0.6至1420mm，相同内径下也有外径和宽度不同的尺寸系列。尺寸系列不同，额定载荷和质量也会不同，因此需综合确认三个尺寸。

  2. 2. 用于寿命计算的基本额定动载荷

    本产品: 基本动额定载荷Cr 24.5～3630 kN

    基本额定动载荷Cr是计算滚动疲劳寿命的基准值，可通过其与实际载荷的比值估算寿命。载荷较大或需要长寿命时，应选择Cr较大的轴承。部分特殊材料轴承的额定值可能低于同尺寸钢制轴承，因此需结合使用条件确认寿命。

  3. 3. 静止及冲击载荷下按静额定值确认

    基本额定静载荷C0r是静止、低速旋转或承受冲击载荷时，不产生永久变形的参考载荷。在摆动运动或停机期间承受较大载荷的应用中，选型时应重视C0r与载荷的比值（静态安全系数），而不仅是动额定值。

  4. 4. 与配合及温度相适应的径向游隙

    径向游隙会因过盈配合以及内外圈温差在运转中减小。比标准更大的C3等游隙，适用于电机及高温环境等内圈易膨胀的应用。游隙过小会导致发热和烧伤，因此应根据配合和运转温度确定游隙等级。

  5. 5. 与使用环境相适应的材料与润滑

    在水中或药液中可选用不锈钢或陶瓷（氮化硅、氧化锆、碳化硅）；在高温、真空及洁净环境中可选用石墨或氟系固体润滑及氟系润滑脂。所列产品的最高运转温度为250至350°C，应根据温度、气氛和发尘要求选择材料及润滑方式。

  6. 6. 核查转速与电蚀对策

    应确认极限转速和基准转速是否高于实际运转转速。在变频驱动电机等存在轴电流的设备中，采用绝缘涂层产品或陶瓷滚珠混合轴承可以防止电蚀。陶瓷滚珠比钢球轻，高速旋转时离心力的影响较小。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解深沟球轴承及查看产品列表

产品说明

按照JIS B 1512的标准系列设计，公差参照JIS B 1514的0级或6级。标准配置为冲压保持架或实体车制保持架，尺寸表中列出基本额定载荷、疲劳极限载荷系数、安装相关尺寸、轴承型号及质量。

特点

  • 可承受径向载荷及双向轴向载荷
  • 适用于高速旋转和低振动场合
  • 可选择冲压保持架或实体车制保持架

用途

  • 通用机械
  • 高速旋转设备
  • 电动机、减速机等旋转部件

常见问题

Q. 深沟球轴承（单列深沟球轴承）可承受哪些载荷？
A. 可承受径向载荷及双向轴向载荷的单列球轴承。
Q. 深沟球轴承适用于哪些场合？
A. 适用于高速旋转和低振动场合。常用于通用机械、高速旋转设备、电动机及减速机等旋转部件。
Q. 深沟球轴承的内径和尺寸范围是多少？
A. 内径d为100～1420 mm。尺寸表涵盖内径100～1420mm的规格。
Q. 深沟球轴承的基本动额定载荷和允许倾斜角是多少？
A. 基本动额定载荷Cr为24.5～3630 kN，允许倾斜角为0.0023～0.0034 rad。
Q. 深沟球轴承的公差和保持架类型是什么？
A. 公差参照JIS B 1514的0级或6级，公差等级为0级或6级。保持架标准配置为冲压保持架或实体车制保持架，可选择。

由 AI 根据来源资料中的内容编写。
