油封

规格

油封的选型要点

选型时需要确认的要点及本产品（油封）的数值。

1. 1. 轴径与壳体孔径相匹配

   轴径d和外径D应依据配合轴和壳体孔的公称尺寸选择。所列产品轴径范围为6～3530mm，部分标准型按轴径h8、壳体孔H7/H8设计。配合公差偏离时会导致泄漏或脱出。

2. 2. 确认安装空间可容纳的宽度

   宽度b需确认能否容纳在轴向安装空间内。所列产品宽度为5～30mm。大型产品的截面宽度、沟槽宽度及垫片有无也属于尺寸条件，需与壳体侧沟槽尺寸一并核对。

3. 3. 选择适合流体和温度的唇口材料

   唇口材料决定耐油性和耐热性。丁腈橡胶为矿物油用通用材料，丙烯酸酯橡胶和氟橡胶适用于高温侧，硅橡胶易于覆盖从低温到高温的范围。耐化学品或高温场合可选用PTFE唇口，食品机械可选用符合食品卫生法的材料。

4. 4. 使用温度范围留有余量

   需确认连续使用温度范围是否包含运转时的油温。启动时等临时温升可按短期最高温度判断（所列产品示例为120℃），但常用温度接近上限时，橡胶会加速硬化，唇口磨损也会加快。

5. 5. 确认轴的圆周速度在上限内

   圆周速度是由轴径和转速求得的唇口滑动速度。所列产品的最高圆周速度为5～20m/s，超过时摩擦热会使唇口劣化。即使转速相同，轴径越大圆周速度越高，大直径轴尤需确认。

6. 6. 确认密封压力上限

   一般油封以低压使用为前提。所列产品的最高使用压力为0.03～15MPa，因型式差异很大，在有内压的场合应选用耐压型。压力作用时唇口会被强力压向轴面，容易发热。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解油封及查看产品列表

产品说明

采用线接触唇口结构及自润滑性优良的橡胶材料，即使在高周速下也可实现低发热、长寿命。提供带弹簧、外周橡胶、外周金属、带加强环等多种型式，带辅助唇口时还可防尘。流体动力肋可在低扭矩下实现高密封性能。

常见问题

Q. 请告知油封 HM / HMA / HMS / HMSA / MH / MHA / MHS / MHSA 的轴径与外径范围。

A. 轴径d1为6～75 mm，外径D为14～75 mm。

Q. 油封 HM / HMA / HMS / HMSA / MH / MHA / MHS / MHSA 是否支持防尘功能？

A. 带辅助唇口即可实现防尘。辅助唇口具有防止粉尘侵入的特点。

Q. 油封 HM / HMA / HMS / HMSA / MH / MHA / MHS / MHSA 在高周速及扭矩方面有哪些特点？

A. 采用线接触唇口结构及自润滑性优良的橡胶材料，即使在高周速下也可实现低发热、长寿命。流体动力肋可在低扭矩下实现高密封性能。

Q. 油封 HM / HMA / HMS / HMSA / MH / MHA / MHS / MHSA 用于哪些应用领域？

A. 可用于汽车、二轮车、轧机、铁路车辆、齿轮电机、液压马达等。

Q. 油封 HM / HMA / HMS / HMSA / MH / MHA / MHS / MHSA 有哪些型式？

A. 提供带弹簧、外周橡胶、外周金属、带加强环等多种型式。收录ISO、JIS、JASO标准的全部型号及尺寸系列。

由 AI 根据来源资料中的内容编写。

来源资料

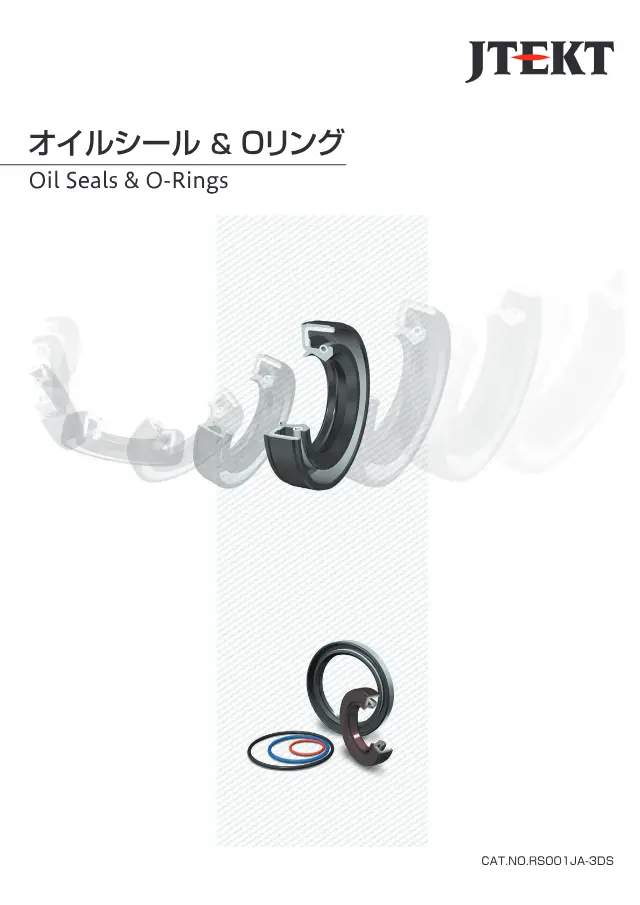

• 产品目录 オイルシール ＆ Oリング 打开第1页
  刊载来源: https://koyo.jtekt.co.jp/support/catalog-download/
