油封 (YSN)

YSN / JTEKT株式会社 (官方网站) / 刊载于资料第3页

用于高速冷轧机支承辊的低扭矩型油封。

刊载信息确认日期: (根据来源资料确认内容的日期)

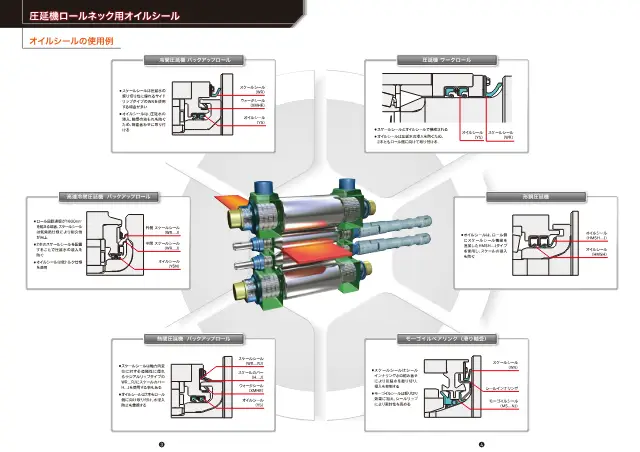

JTEKT株式会社《鉄鋼設備用 オイルシール (Oil Seal for Steel Production Equipment) CAT.NO.RA002JA-0CH》第3页（刊载油封 (YSN)）
出处: JTEKT株式会社「鉄鋼設備用 オイルシール (Oil Seal for Steel Production Equipment) CAT.NO.RA002JA-0CH」第3页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

油封的选型要点

选型时需要确认的要点及本产品（油封 (YSN)）的数值。

  1. 1. 轴径与壳体孔径相匹配

    轴径d和外径D应依据配合轴和壳体孔的公称尺寸选择。所列产品轴径范围为6～3530mm，部分标准型按轴径h8、壳体孔H7/H8设计。配合公差偏离时会导致泄漏或脱出。

  2. 2. 确认安装空间可容纳的宽度

    宽度b需确认能否容纳在轴向安装空间内。所列产品宽度为5～30mm。大型产品的截面宽度、沟槽宽度及垫片有无也属于尺寸条件，需与壳体侧沟槽尺寸一并核对。

  3. 3. 选择适合流体和温度的唇口材料

    唇口材料决定耐油性和耐热性。丁腈橡胶为矿物油用通用材料，丙烯酸酯橡胶和氟橡胶适用于高温侧，硅橡胶易于覆盖从低温到高温的范围。耐化学品或高温场合可选用PTFE唇口，食品机械可选用符合食品卫生法的材料。

  4. 4. 使用温度范围留有余量

    需确认连续使用温度范围是否包含运转时的油温。启动时等临时温升可按短期最高温度判断（所列产品示例为120℃），但常用温度接近上限时，橡胶会加速硬化，唇口磨损也会加快。

  5. 5. 确认轴的圆周速度在上限内

    圆周速度是由轴径和转速求得的唇口滑动速度。所列产品的最高圆周速度为5～20m/s，超过时摩擦热会使唇口劣化。即使转速相同，轴径越大圆周速度越高，大直径轴尤需确认。

  6. 6. 确认密封压力上限

    一般油封以低压使用为前提。所列产品的最高使用压力为0.03～15MPa，因型式差异很大，在有内压的场合应选用耐压型。压力作用时唇口会被强力压向轴面，容易发热。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解油封及查看产品列表

产品说明

多与YS的低扭矩规格配合使用，也可用于一般规格。

特点

  • 低扭矩规格

用途

  • 高速冷轧机支承辊

常见问题

Q. 油封 (YSN) 用于哪些场合？
A. 是用于高速冷轧机支承辊的低扭矩型油封。
Q. 油封 (YSN) 可与YS的哪种规格配合使用？
A. 多与YS的低扭矩规格配合使用。也可用于一般规格。

由 AI 根据来源资料中的内容编写。
