D系列压缩弹簧

Dシリーズ / KS产业株式会社 (官方网站) / 刊载于资料第15页

依据德国标准DIN 2098设计的压缩弹簧。线径范围0.1～10.0mm，提供不锈钢、钢琴线和油回火钢丝等不同材质。

刊载信息确认日期: (根据来源资料确认内容的日期)

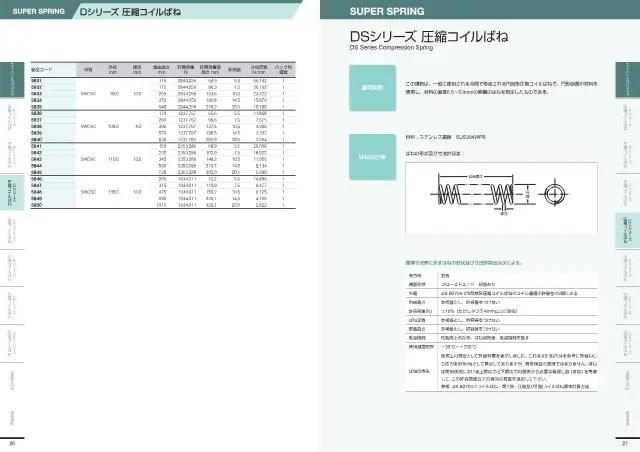

KS产业株式会社《SUPER SPRING 総合カタログ》第15页（刊载D系列压缩弹簧）
出处: KS产业株式会社「SUPER SPRING 総合カタログ」第15页
引用资料相关页面的缩小图像，著作权归KS产业株式会社所有。申请停止刊载

规格

线径d 0.1～10.0 mm
使用温度范围 －30～+200(SUS304)、－30～+80(SWP) °C

Dシリーズ 型号比较

可按规格比较同系列的2个型号。

型号 线径d 使用温度范围
Dシリーズ 圧縮コイルばね 本产品 0.1～10.0 mm －30～+200(SUS304)、－30～+80(SWP) °C
Dシリーズ 引張コイルばね 0.1〜2.5 mm −30〜+200 °C

压缩螺旋弹簧的选型要点

选型时需要确认的要点及本产品（D系列压缩弹簧）的数值。

  1. 1. 根据所需载荷与弹簧刚度选型

    弹簧刚度为使弹簧压缩1mm所需的载荷。将安装时与工作时的长度差乘以弹簧刚度，即可估算产生的载荷。计算目标载荷能否在该挠度范围内获得，并依据弹簧刚度值缩小候选范围。

  2. 2. 选择与安装孔或轴相配的外径与内径

    装入孔内时确认外径，穿过轴时确认内径。压缩时线圈直径会略微增大，因此需为孔或轴留出间隙。所列产品的外径范围为3至11mm。

  3. 3. 核对自由长度与安装空间

    自由长度为无载荷时的长度。它与安装长度之差即为初始挠度，并决定预紧载荷。细长弹簧容易发生屈曲（侧向弯折），因此还需考虑是否需要导杆或导孔。

  4. 4. 勿超过最大许用挠度与载荷

    确认工作时的最大行程在最大许用挠度之内，且不会达到并圈长度。超过许用值使用会导致永久变形（松弛）或疲劳断裂。对于反复动作的应用，应预留足够余量。

  5. 5. 根据环境选择材质

    SUS304WPB具有耐腐蚀性，示例中可在-30至+200℃范围内使用。钢琴丝和油淬火回火钢丝适用于需要高强度的场合，但易生锈，因此需确认是否需要表面处理或防锈措施。

  6. 6. 端部形状影响稳定性

    端部经磨削的弹簧支承面平整，载荷沿轴向均匀施加，不易倾斜。对于模具、夹具等要求姿态稳定的应用，应确认是否进行了端面磨削。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解压缩螺旋弹簧及查看产品列表

产品说明

符合DIN 2098标准的圆柱形压缩弹簧。线径0.1～0.4mm采用不锈钢丝，0.5～10.0mm采用钢琴线或油回火钢丝。使用温度因材质而异。

特点

  • 符合DIN 2098标准
  • 线径0.1～10.0mm
  • 根据线径选用不同材质

用途

  • 工业机械
  • 精密仪器

常见问题

Q. D系列压缩弹簧（无型号）在各线径下分别使用哪种材质？
A. 线径0.1～0.4mm使用不锈钢丝，0.5～10.0mm使用钢琴线或油回火钢丝。线径范围为0.1～10.0mm。
Q. D系列压缩弹簧的使用温度范围因材质有何不同？
A. 使用温度范围为－30～+200°C（SUS304），－30～+80°C（SWP）。
Q. D系列压缩弹簧符合哪项标准？
A. 本产品为依据德国标准DIN 2098翻译设计的压缩弹簧，符合DIN 2098标准的圆柱形压缩弹簧要求。
Q. D系列压缩弹簧适用于工业机械或精密仪器的哪些用途？
A. 设想用途为工业机械、精密仪器。
