薄肉ユニバーサル軌道盤 AS系列

AS / SKF (官方网站) / 刊载于资料第6页

厚さ1mm、轴径4~160mm的硬化弹簧钢制薄壁轨道盘。即使相邻部件未经硬化也具有刚性，可构成经济的轴承结构。

刊载信息确认日期: (根据来源资料确认内容的日期)

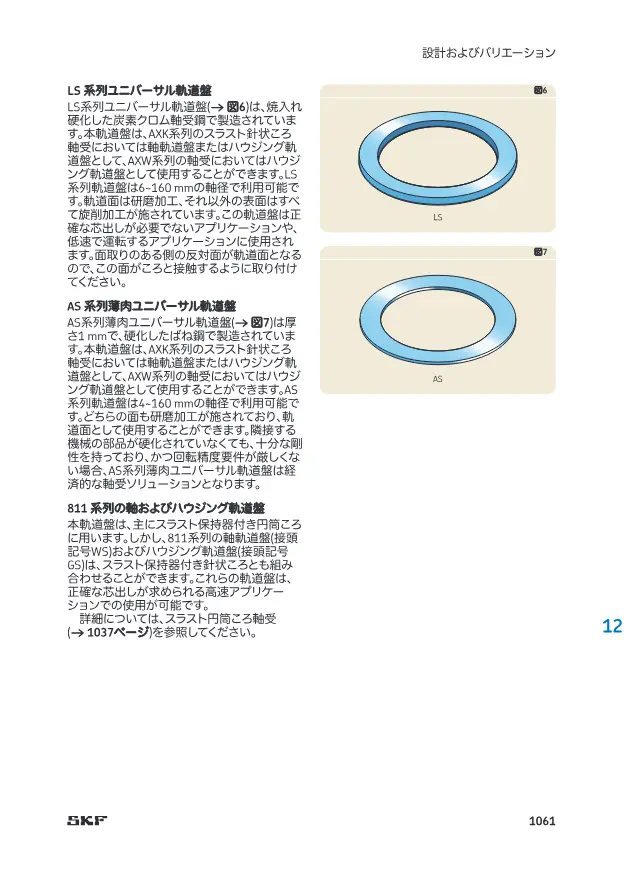

SKF《SKF スラスト針状ころ軸受 設計・製品データ(12章抜粋)》第6页（刊载薄肉ユニバーサル軌道盤 AS系列）
出处: SKF「SKF スラスト針状ころ軸受 設計・製品データ(12章抜粋)」第6页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

适用轴径 4~160 mm
厚度s 1 mm
材质 硬化弹簧钢

轨道盘的选型要点

选型时需要确认的要点及本产品（薄肉ユニバーサル軌道盤 AS系列）的数值。

  1. 1. 选择符合用途的型式

    LS为采用淬火轴承钢、带研磨轨道面的通用型；AS为厚1mm的薄型，两面均可用作轨道面。WS(轴侧)、GS(壳体侧)尺寸符合811系列，适用于高速、精确定心的场合。根据转速和定心精度要求确定型式。

  2. 2. 确认适配的推力轴承

    轨道盘需根据所配合轴承的型号选择。LS可配用AXK系列的轴、壳体轨道盘及AXW系列的壳体轨道盘；WS、GS主要用于带推力保持架的圆柱滚子，也可与AXK系列滚针组合。请对照目录中的适配表进行核对。

  3. 3. 使内径、外径与轴和壳体匹配

    内径d与轴径匹配，外径D与壳体孔或轴承外径匹配。所列产品的适用轴径为4～160mm。轴侧轨道盘与壳体侧轨道盘的导向侧(内径侧或外径侧)不同，因此需在图纸上确认配合与间隙。

  4. 4. 考虑厚度与相邻部件的刚性

    本产品: 厚度s 1 mm

    薄型AS形厚度为1mm，可减小轴向安装空间，即使相邻部件未淬火也可使用。但由于较薄，需确认支撑面的平面度和支撑面积。厚型LS形对支撑面的依赖较小。

  5. 5. 通过材质与硬度确认轨道面的耐久性

    本产品: 材质 硬化弹簧钢

    轨道面直接承受滚子的接触负荷，因此需要足够的表面硬度。LS采用淬火碳铬轴承钢，AS采用硬化弹簧钢。应根据负荷条件和寿命要求，确认材质及硬度(HRC)的数值。

  6. 6. 根据使用环境选择表面处理

    在潮湿或有水分的环境中，或保管期较长时，需确认是否进行防锈处理。轨道面生锈会导致剥离和异常噪音。同时应结合润滑油供给方式，确保润滑油不中断。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解轨道盘及查看产品列表

产品说明

两面均经研磨加工，两个面均可用作滚道面。在对旋转精度要求不高的应用中，是经济的选择。可用作AXK系列的轴及外壳滚道盘，以及AXW系列的外壳滚道盘。

特点

  • 厚度1mm
  • 硬化弹簧钢制
  • 两面均可用作滚道面
  • 相邻部件未经硬化也可使用

常见问题

Q. AS系列薄壁通用轨道盘适用于哪些轴径？
A. 适用轴径为4~160 mm。
Q. AS系列轨道盘的厚度和材质是什么？
A. 厚度s为1 mm，材质为硬化弹簧钢。
Q. AS系列轨道盘能否在相邻部件未经硬化的情况下使用？
A. 可以，即使相邻部件未经硬化也具有刚性并可使用，可构成经济的轴承结构。
Q. AS系列轨道盘与哪些轴承系列组合使用？
A. 可用作AXK系列的轴及外壳轨道盘，以及AXW系列的外壳轨道盘。
Q. AS系列轨道盘两面都可以用作滚道面吗？
A. 可以，两面均经研磨加工，两个面均可用作滚道面。在对旋转精度要求不高的应用中是经济的选择。

由 AI 根据来源资料中的内容编写。
