英制 W 止动垫圈

W / SKF (官方网站) / 刊载于资料第63页

英制止动垫圈，按内径、外径和厚度不同规格分为 W00 至 W44 系列。

刊载信息确认日期: (根据来源资料确认内容的日期)

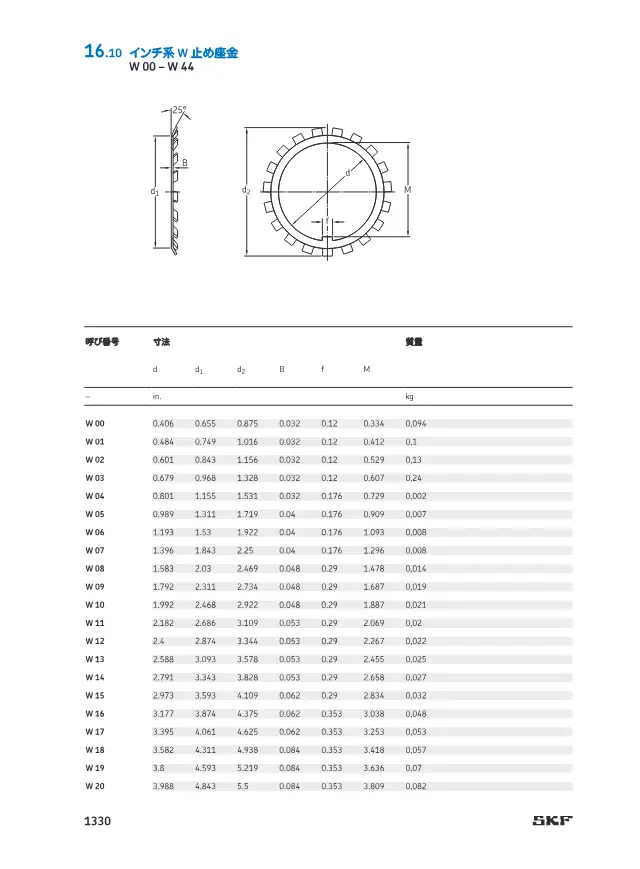

SKF《軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）》第63页（刊载英制 W 止动垫圈）
出处: SKF「軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）」第63页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

内径d 0.406〜8.701 in.
外径d2 0.655〜11.438 in.
厚度B 0.032〜0.115 in.

止动垫圈的选型要点

选型时需要确认的要点及本产品（英制 W 止动垫圈）的数值。

  1. 1. 与锁紧螺母的编号匹配

    止动垫圈需根据所配锁紧螺母的编号选择。公制MB适用AN/AW系列螺母，英制W适用N系列螺母，各系列有固定对应关系。混用不同系列时，爪与槽无法对齐，无法正常固定。

  2. 2. 内径与轴或套筒直径匹配

    本产品: 内径d 0.406〜8.701 in.

    内径d对应所适用轴或适配器套筒的螺纹直径。需确认内爪能否正确嵌入键槽，并结合槽宽和槽深进行核对。英制规格要注意尺寸标注的单位。

  3. 3. 核对外径与螺母槽的位置

    本产品: 外径d2 0.655〜11.438 in.

    外径d2决定外爪能否折弯进入锁紧螺母的切口槽。还需根据外径核实与周围壳体、密封件是否存在干涉。

  4. 4. 按板厚考虑轴向尺寸

    本产品: 厚度B 0.032〜0.115 in.

    厚度B计入轴承至螺母的轴向尺寸。设计时需确认螺纹段长度是否足够，以及板厚是否适合折弯外爪。

  5. 5. 根据使用环境选择材质

    一般采用钢制产品，但在接触水或化学品的环境中，为避免锈蚀导致卡死或强度下降，应考虑不锈钢材质。同时需考虑与螺母、轴的材质组合。

  6. 6. 大直径时可考虑夹片、固定板方式

    对于大直径螺母或难以折弯爪的部位，可采用用螺栓紧固固定夹片或固定板的方式。需确认螺栓、垫圈、钢丝等构成零件是否配齐。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解止动垫圈及查看产品列表

产品说明

公称编号 W00 至 W44 的英制止动垫圈。内径 d 为 0.406 至 8.701 in.，外径 d2 为 0.655 至 11.438 in.。

特点

  • 英制尺寸
  • 按公称编号规定尺寸

用途

  • 螺母防松

常见问题

Q. 英制 W 止动垫圈的公称编号范围是什么？
A. 公称编号范围为 W00 至 W44。
Q. 英制 W 止动垫圈的内径、外径和厚度范围是多少？
A. 内径 d 为 0.406 至 8.701 in.，外径 d2 为 0.655 至 11.438 in.，厚度 B 为 0.032 至 0.115 in.。
Q. 英制 W 止动垫圈的主要用途是什么？
A. 用于螺母防松。
Q. 英制 W 止动垫圈的尺寸是如何规定的？
A. 采用英制尺寸，并按公称编号分别规定尺寸。

由 AI 根据来源资料中的内容编写。
