HM(E)锁紧螺母

HM・HME ロックナット / SKF (官方网站) / 刊载于资料第53页

带梯形螺纹的大型轴承用锁紧螺母，与固定夹片组合使用。提供Tr220x4至Tr1120x8规格。

刊载信息确认日期: (根据来源资料确认内容的日期)

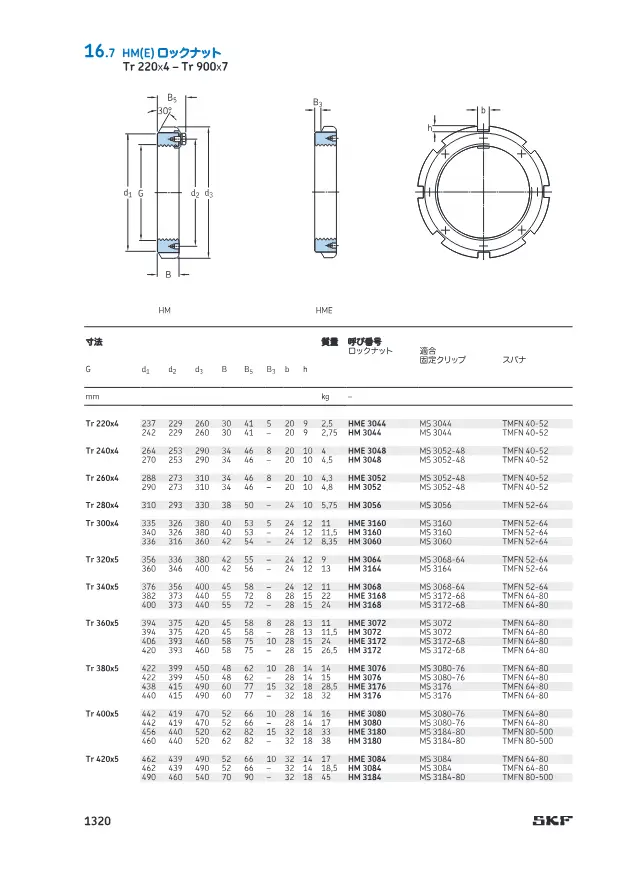

SKF《軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）》第53页（刊载HM(E)锁紧螺母）
出处: SKF「軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）」第53页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

螺纹公称G Tr 220x4~Tr 1120x8

锁紧螺母的选型要点

选型时需要确认的要点及本产品（HM(E)锁紧螺母）的数值。

  1. 1. 按轴螺纹选择规格和型号

    本产品: 螺纹公称G Tr 220x4~Tr 1120x8

    螺母必须与轴或套筒的螺纹完全匹配。产品中同时存在M10×0.75这类米制细牙、Tr220×4这类梯形螺纹以及英制系列(ANSI/ABMA),因此需对照图纸核对公称直径、螺距和螺纹标准。

  2. 2. 不要混淆螺纹规格体系

    米制的KM、HM系列与英制的N、AN系列外观相似但不能互换。大规格中部分系列采用梯形螺纹,更换既有设备部件时应先确认原规格。

  3. 3. 确定防松方式

    采用止动垫圈、固定夹或固定板的方式需要轴上带有键槽。止动螺钉或固定销防松的一体型无需键槽,安装快捷。同时确认是否需要配套附件。

  4. 4. 确认能否承受轴向载荷

    螺母会承受推力载荷及拧紧时的压入力。本表所列产品的轴向载荷容量范围为20至1340kN,因此需确认轴承所受轴向载荷以及压入锥形轴时的力是否有足够余量。

  5. 5. 精密用途需检查端面跳动

    在主轴等高转速、高精度用途中,若螺母基准端面相对螺纹存在跳动,轴承会倾斜并降低回转精度。应选用精密锁紧螺母,并核对基准端面的轴向跳动值。

  6. 6. 核对外径和宽度与周边的干涉

    需确认螺母外径是否与壳体或密封件干涉,宽度是否在轴的螺纹长度范围内。同时确认拧紧所用适配扳手的编号以及推荐拧紧扭矩。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解锁紧螺母及查看产品列表

产品说明

梯形螺纹(Tr)大型锁紧螺母，与固定夹片(MS)组合使用。HME型具有固定夹片用的形状。质量与尺寸因呼称编号而异。

特点

  • 与固定夹片MS组合使用

用途

  • 大型轴承的固定

常见问题

Q. HM(E)锁紧螺母的螺纹规格范围是多少？
A. 螺纹规格为Tr 220x4至Tr 1120x8。
Q. HM(E)锁紧螺母如何与固定夹片组合使用？
A. 与固定夹片MS组合使用。HME型具有固定夹片用的形状。
Q. HM(E)锁紧螺母用于哪些应用？
A. 用于大型轴承的固定。
Q. HM·HME锁紧螺母的质量与尺寸如何确定？
A. 质量与尺寸因呼称编号而异。

由 AI 根据来源资料中的内容编写。
