N 及 AN 英制锁紧螺母

N・AN インチ系ロックナット / SKF (官方网站) / 刊载于资料第59页

带英制螺纹的锁紧螺母。适用螺纹公称尺寸为0.391~10.192英寸。

刊载信息确认日期: (根据来源资料确认内容的日期)

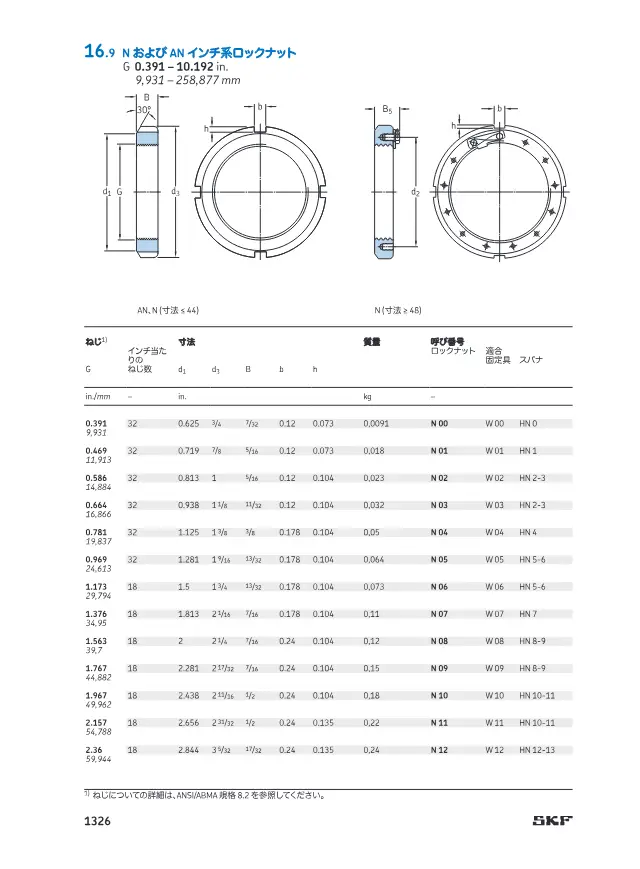

SKF《軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）》第59页（刊载N 及 AN 英制锁紧螺母）
出处: SKF「軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）」第59页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

螺纹公称G 0.391~10.192 in.

锁紧螺母的选型要点

选型时需要确认的要点及本产品（N 及 AN 英制锁紧螺母）的数值。

  1. 1. 按轴螺纹选择规格和型号

    本产品: 螺纹公称G 0.391~10.192 in.

    螺母必须与轴或套筒的螺纹完全匹配。产品中同时存在M10×0.75这类米制细牙、Tr220×4这类梯形螺纹以及英制系列(ANSI/ABMA),因此需对照图纸核对公称直径、螺距和螺纹标准。

  2. 2. 不要混淆螺纹规格体系

    米制的KM、HM系列与英制的N、AN系列外观相似但不能互换。大规格中部分系列采用梯形螺纹,更换既有设备部件时应先确认原规格。

  3. 3. 确定防松方式

    采用止动垫圈、固定夹或固定板的方式需要轴上带有键槽。止动螺钉或固定销防松的一体型无需键槽,安装快捷。同时确认是否需要配套附件。

  4. 4. 确认能否承受轴向载荷

    螺母会承受推力载荷及拧紧时的压入力。本表所列产品的轴向载荷容量范围为20至1340kN,因此需确认轴承所受轴向载荷以及压入锥形轴时的力是否有足够余量。

  5. 5. 精密用途需检查端面跳动

    在主轴等高转速、高精度用途中,若螺母基准端面相对螺纹存在跳动,轴承会倾斜并降低回转精度。应选用精密锁紧螺母,并核对基准端面的轴向跳动值。

  6. 6. 核对外径和宽度与周边的干涉

    需确认螺母外径是否与壳体或密封件干涉,宽度是否在轴的螺纹长度范围内。同时确认拧紧所用适配扳手的编号以及推荐拧紧扭矩。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解锁紧螺母及查看产品列表

产品说明

带英制规格螺纹的锁紧螺母系列。螺纹牙数、尺寸和质量因公称编号而异。可与W系列、HN扳手组合用作固定件。

特点

  • 符合ANSI/ABMA标准8.2的螺纹

用途

  • 英制规格轴承的固定

常见问题

Q. N 及 AN 英制锁紧螺母的螺纹公称尺寸范围是多少？
A. 螺纹公称尺寸适用范围为0.391~10.192 in。
Q. N 及 AN 英制锁紧螺母的螺纹符合哪项标准？
A. 螺纹符合ANSI/ABMA标准8.2。
Q. N 及 AN 英制锁紧螺母用于什么用途？
A. 用于英制规格轴承的固定。可与W系列、HN扳手组合使用。
Q. N 及 AN 英制锁紧螺母的螺纹牙数、尺寸和质量是否相同？
A. 螺纹牙数、尺寸和质量因公称编号而异。

由 AI 根据来源资料中的内容编写。
