Spaflex Kupplung CL-100

Typenbezeichnung CL-100 / スパフレックス CLモデル / Miki Pulley (Offizielle Website) / Auf Seite 2 des Dokuments

Wellenkupplung mit Hub aus Grauguss und vernickelter Oberfläche. Nenndrehmoment 25 N·m.

Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

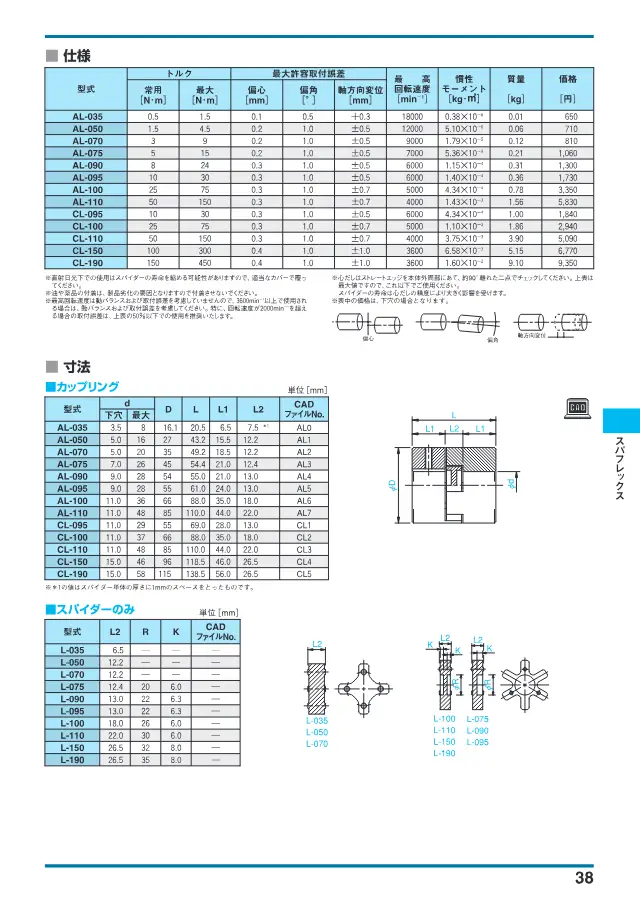

Spaflex Kupplung CL-100 auf Seite 2 von „スパフレックス カップリング“ (Miki Pulley)
Quelle: Miki Pulley「スパフレックス カップリング」Seite 2
Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Miki Pulley.Entfernung beantragen

Spezifikationen

Dauerdrehmoment 25 N·m
Maximal zulässiges Drehmoment 75 N·m
Maximal zulässige Exzentrizität 0.3 mm
Maximal zulässiger Winkelversatz 1.0 °
Maximal zulässige axiale Verschiebung ±0.7 mm
Maximale Drehzahl 5000 min-1
Massenträgheitsmoment 1.10×10-3 kg·m²
Masse 1.86 kg
Preis 2940 円
Vorbohrdurchmesser d 11.0 mm
Maximaler Lochdurchmesser d 37 mm
Außendurchmesser D 66 mm
Gesamtlänge L 88.0 mm

スパフレックス CLモデル – Modellvergleich

Vergleichen Sie 5 Modelle derselben Serie anhand ihrer Spezifikationen.

Typenbezeichnung Dauerdrehmoment Maximal zulässiges Drehmoment Maximaler Lochdurchmesser d Außendurchmesser D Maximale Drehzahl Vorbohrdurchmesser d Gesamtlänge L Maximal zulässige Exzentrizität
CL-095 10 N·m 30 N·m 29 mm 55 mm 6000 min-1 11.0 mm 69.0 mm 0.3 mm
CL-100 Dieses Produkt 25 N·m 75 N·m 37 mm 66 mm 5000 min-1 11.0 mm 88.0 mm 0.3 mm
CL-110 50 N·m 150 N·m 48 mm 85 mm 4000 min-1 11.0 mm 110.0 mm 0.3 mm
CL-150 100 N·m 300 N·m 46 mm 96 mm 3600 min-1 15.0 mm 118.5 mm 0.4 mm
CL-190 150 N·m 450 N·m 58 mm 115 mm 3600 min-1 15.0 mm 138.5 mm 0.4 mm

Wellenkupplungen richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (CL-100).

  1. 1. Nenndrehmoment mit Reserve auswählen

    Dieses Produkt: Dauerdrehmoment 25 N·m

    Die Baugröße wird so gewählt, dass das im Dauerbetrieb übertragene Lastdrehmoment unter dem Nenn-Drehmoment der Kupplung liegt. Das Motornenndrehmoment wird mit einem Faktor multipliziert, der Anlauf- und Stophäufigkeit sowie Laständerungen berücksichtigt, und damit verglichen. Das Nenn-Drehmoment der aufgeführten Produkte liegt bei 0,5 bis 150 N·m.

  2. 2. Spitzenmoment beim Anlauf mit dem maximal zulässigen Drehmoment prüfen

    Dieses Produkt: Maximal zulässiges Drehmoment 75 N·m

    Bei schnellem Beschleunigen und Verzögern von Servomotoren, beim Anlauf und bei Not-Halt treten kurzzeitig hohe Drehmomente auf. Es ist zu prüfen, dass diese Spitzenwerte das maximal zulässige Drehmoment nicht überschreiten. Bei Kegelspannelementen dient dieser Wert als Richtwert für das durch die Verspannung übertragbare Drehmoment.

  3. 3. Wellendurchmesser und nachträglich bearbeitbare Bohrung abgleichen

    Dieses Produkt: Maximaler Lochdurchmesser d 37 mm

    Es ist zu prüfen, ob die Durchmesser der antreibenden und angetriebenen Welle im zulässigen Wellendurchmesserbereich liegen. Bei Ausführungen mit Vorbohrung, die nachbearbeitet werden, ist sicherzustellen, dass der Durchmesser innerhalb des maximalen Bohrungsdurchmessers d liegt. Bei unterschiedlichen Wellendurchmessern muss die jeweilige Nabe eine passende Bohrung aufweisen.

  4. 4. Höchstdrehzahl nicht überschreiten

    Dieses Produkt: Maximale Drehzahl 5000 min-1

    Es ist zu prüfen, dass die im Betrieb auftretende maximale Drehzahl unter der zulässigen Höchstdrehzahl der Kupplung liegt. Mit größerem Außendurchmesser wirkt die Fliehkraft stärker, weshalb die zulässige Drehzahl tendenziell niedriger ist. Bei den aufgeführten Produkten liegt sie bei 3600 bis 18000 min-1.

  5. 5. Zulässige Montageversätze prüfen

    Dieses Produkt: Maximal zulässige Exzentrizität 0.3 mm

    Der aus der Montagegenauigkeit zu erwartende Parallelversatz der beiden Wellen muss innerhalb des maximal zulässigen Versatzes (aufgeführte Produkte 0,1 bis 0,4 mm) liegen. Der Winkelversatz wird mit dem maximal zulässigen Winkelversatz (aufgeführte Produkte 0,5 bis 1°) verglichen. Werden die zulässigen Werte überschritten, kommt es zu vorzeitigem Verschleiß des Dämpfungselements und zu erhöhter Lagerbelastung.

  6. 6. Nabenwerkstoff und Trägheit für das Ansprechverhalten wählen

    Dieses Produkt: Massenträgheitsmoment 1.10×10-3 kg·m²

    Naben aus Aluminiumlegierung sind leicht und trägheitsarm und beeinträchtigen das Ansprechverhalten von Servo- und Schrittmotoren kaum. Naben aus Gusseisen haben eine größere Trägheit und ermöglichen eine stabilere Drehung, vernickelte Ausführungen bieten Korrosionsschutz. Bei Umgebungen, in denen Korrosionsschutz erforderlich ist, ist außerdem das Vorhandensein einer Oberflächenbehandlung zu prüfen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Wellenkupplungen im Überblick und alle Produkte

Beschreibung

Wellenkupplung aus Hub aus Grauguss und Spinne aus NBR. Der Hub ist zum Korrosionsschutz vernickelt. Die Verbindung und Trennung erfolgt allein durch Verschieben in axialer Richtung.

Merkmale

  • Hub aus Grauguss mit hohem Trägheitsmoment
  • Korrosionsschutz durch Vernickelung
  • Verbindung und Trennung allein durch axiale Verschiebung möglich

Anwendungen

  • Allgemeine Motoren
  • Schrittmotoren
  • Servomotoren
  • Detektoren
  • Motoren (Verbrennungsmotoren)

Häufige Fragen

Q. Wie hoch sind das Nenndrehmoment und das maximal zulässige Drehmoment der Spaflex Kupplung CL-100?
A. Das Nenndrehmoment beträgt 25 N·m, das maximal zulässige Drehmoment 75 N·m.
Q. Wie groß sind die zulässigen Werte für Wellenexzentrizität, Winkelversatz und axiale Verschiebung der CL-100?
A. Die maximal zulässige Exzentrizität beträgt 0,3 mm, der maximal zulässige Winkelversatz 1,0 ° und die maximal zulässige axiale Verschiebung ±0,7 mm.
Q. Für welche Motoren und Geräte kann die CL-100 eingesetzt werden?
A. Sie wird bei allgemeinen Motoren, Schrittmotoren, Servomotoren, Detektoren und Motoren (Verbrennungsmotoren) verwendet.
Q. Welche Werkstoffe hat die CL-100 und wie ist der Korrosionsschutz ausgeführt?
A. Die CL-100 besteht aus einem Hub aus Grauguss und einer Spinne aus NBR; der Hub ist zum Korrosionsschutz vernickelt.
Q. Welche Maximaldrehzahl sowie Abmessungen und Bohrungsdurchmesser hat die CL-100?
A. Die maximale Drehzahl beträgt 5000 min-1. Der Außendurchmesser D beträgt 66 mm, die Gesamtlänge L 88,0 mm, der Vorbohrungsdurchmesser d 11,0 mm und der maximale Bohrungsdurchmesser d 37 mm.
