Mitsubishi Electric sensorloser Servo Global PM-Motor EM-A-Serie (mit Getriebe)
EM-A / Mitsubishi Electric Co., Ltd. (Offizielle Website) / Auf Seite 1 des Dokuments
Hochpräziser Drehzahlregelung und Positionierung ohne Encoder durch sensorlose Regelung. IE5-konformer energiesparender PM-Motor. Lieferbar mit Getriebe im Leistungsbereich von 0,4 bis 2,2 kW.
Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

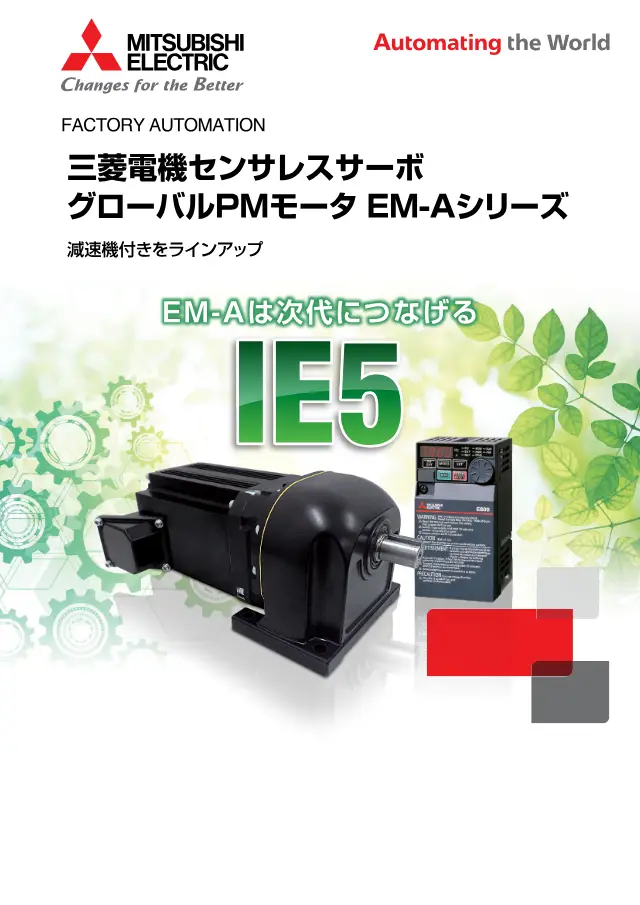

Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Mitsubishi Electric Co., Ltd..Entfernung beantragen
Spezifikationen
| Leistung | 0.4～2.2 kW |
|---|---|
| Polzahl | 4 (0,4 und 0,75 kW) / 6 (1,5 und 2,2 kW) |
| Nennfrequenz | 100 (0,4 und 0,75 kW) / 150 (1,5 und 2,2 kW) Hz |
| Motornenndrehzahl | 3000 r/min |
| Motormaximaldrehzahl | 4000 r/min |
| Motormaximaldrehmoment | 200 % |
| Positioniergenauigkeit | 200 p/rev |
| Drehzahlschwankungsrate | ±0.05 % |
| Drehzahlregelbereich | 1:1000 |
| Abtriebswellendrehzahl | 100～600 r/min |
| Schutzart | Innenausführung (IP44) |
| Außenmantelaufbau | Vollgekapselt, selbstkühlend |
| Umgebungstemperatur | 0～+40 ℃ |
| Relative Luftfeuchtigkeit | 90 oder weniger %RH |
| Höhe über Normalnull | 1000 oder weniger m |
| Wärmeklasse | 130（B）/ 155（F） |
| Bremsspezifikation | Gleichstrom-Federhaltebauart (DC 24 V) |
| Massenträgheitsmoment J (ohne Bremse) | 3.72～16.5 ×10−4kg・m2 |
| Masse (0,4 kW, ohne Bremse) | 7.9 kg |
| Masse (2,2 kW, mit Bremse) | 30.3 kg |
Beschreibung
Einsatz in Kombination mit den Mitsubishi Electric Universal-Frequenzumrichtern (FR-A800, FR-E800, FR-D800). Durch PM-sensorlose Vektorregelung werden eine Drehzahlschwankung von ±0,05 % und ein Drehzahlregelbereich von 1:1000 (FR-D800: 1:10) erreicht. Die Servo-Lock-Funktion erzeugt im Stillstand ein Haltemoment. Der Motor verwendet einen Motor mit ausgeprägten Polen (Salient-Pole-Magnet). Mit FR-A800/FR-E800 sind Positionierungen über Kontaktsignale oder CC-Link möglich. Es sind auch Ausführungen mit internationalen Normen (UL/cUL, CE/UKCA) erhältlich.
Merkmale
- IE5-konformer energiesparender Motor
- Präzises Stoppen ohne Sensor (Encoder)
- Drehzahlschwankung ±0,05 % (bei digitalem Eingang)
- Maximales Drehmoment 200 %
- Positioniergenauigkeit 200 p/rev
- Ausführung nach UL/cUL, CE/UKCA für den internationalen Einsatz
Anwendungen
- Halbleiterfertigungslinien
- Fertigungslinien für Flüssigkristallanzeigen
- Hochpräzise Fördertechnik
Häufige Fragen
- Q. Mit welchen Mitsubishi Electric Frequenzumrichtern kann die EM-A-Serie kombiniert werden?
- A. Die EM-A-Serie wird in Kombination mit den Mitsubishi Electric Universal-Frequenzumrichtern (FR-A800, FR-E800, FR-D800) eingesetzt.
- Q. Kann die EM-A-Serie ohne Encoder positionieren und die Drehzahl regeln? Wie hoch sind Drehzahlschwankung und Drehzahlregelbereich?
- A. Durch PM-sensorlose Vektorregelung ohne Encoder werden eine Drehzahlschwankung von ±0,05 % und ein Drehzahlregelbereich von 1:1000 (FR-D800: 1:10) erreicht. Die Positioniergenauigkeit beträgt 200 p/rev.
- Q. Wie lauten Leistung, Polzahl, Nennfrequenz und Motornenndrehzahl der EM-A-Serie?
- A. Die Leistung beträgt 0,4 bis 2,2 kW. Die Polzahl ist 4 (0,4 und 0,75 kW) bzw. 6 (1,5 und 2,2 kW), die Nennfrequenz 100 Hz (0,4 und 0,75 kW) bzw. 150 Hz (1,5 und 2,2 kW) und die Motornenndrehzahl 3000 r/min.
- Q. Kann die EM-A-Serie im Stillstand ein Haltemoment erzeugen? Wie ist die Bremsausführung?
- A. Durch die Servo-Lock-Funktion wird im Stillstand ein Haltemoment erzeugt. Die Bremsausführung ist eine federbetätigte Haltebremse mit Gleichstrom (DC24V).
- Q. Welche Schutzart und Umgebungsbedingungen gelten für die EM-A-Serie?
- A. Die Schutzart ist IP44 (Innenaufstellung), die Gehäusebauform ist vollgekapselt mit Eigenkühlung. Die Umgebungstemperatur beträgt 0 bis +40 °C, die relative Luftfeuchtigkeit maximal 90 %RH und die Aufstellhöhe maximal 1000 m.
