POSI LOCK PSL-D(C) Tipo con tratamiento anticorrosivo simple

Especificaciones

Cómo elegir Elemento de unión por fricción

Aspectos que conviene revisar en la selección, con los valores de este producto (POSI LOCK PSL-D(C) Tipo con tratamiento anticorrosivo simple).

1. 1. Seleccionar el diámetro de eje aplicable

   Los casquillos de fricción tienen tamaños definidos para cada diámetro de eje; en los productos listados el rango es de 19 a 120 mm. Las tolerancias y la rugosidad superficial del eje afectan a la fuerza de rozamiento, por lo que también debe comprobarse que se cumplen las tolerancias de eje indicadas por el fabricante. Si se utiliza un eje hueco, conviene estudiar que la presión de contacto no provoque deformaciones.

2. 2. Dar margen al par admisible

   Este producto: Par admisible Mt 67～1760 N・m

   El par máximo transmisible en los productos listados es de 6 a 1760 N·m. Considerando los impactos en el arranque y las cargas variables, debe elegirse un tamaño cuyo par admisible sea igual o superior al par real multiplicado por el factor de servicio (factor de uso) correspondiente a la naturaleza de la carga.

3. 3. Verificar la carga de empuje simultánea

   Este producto: Fuerza de empuje Pax admisible 8400～70300 N

   La fuerza axial también se transmite por rozamiento, por lo que debe comprobarse la fuerza de empuje admisible (rango listado de 2100 a 70300 N). Cuando actúan simultáneamente par y empuje, es habitual evaluarlos mediante su resultante, por lo que conviene contrastarlo con la fórmula de cálculo del fabricante.

4. 4. Estudiar la resistencia según el diámetro exterior del cubo y la presión

   El diámetro exterior del casquillo corresponde al diámetro del orificio del cubo. Como el cubo recibe la presión de contacto del anillo exterior, el diámetro exterior mínimo del cubo se obtiene a partir de la presión de contacto en el cubo y del límite elástico del material del cubo. Si se desea limitar el diámetro exterior, debe consultarse la forma con tabla de selección del diámetro mínimo del cubo.

5. 5. Compatibilidad de la longitud total con la anchura del cubo

   Debe comprobarse que la longitud axial total del casquillo quepa en la anchura del cubo y que haya espacio para las cabezas de los pernos y para las herramientas. Si la anchura del cubo es insuficiente, se reduce la superficie de contacto y no se alcanza la capacidad de transmisión especificada.

6. 6. Control del par de apriete y condiciones de uso

   Este producto: Par de apriete del perno Ma 4～34 N・m

   Los pernos de apriete deben apretarse de forma uniforme al par especificado (rango listado de 1 a 34 N·m); si el apriete es insuficiente, se produce deslizamiento. El rango de temperatura de uso de los productos listados es de -40 a 150 °C. En ambientes húmedos conviene elegir especificaciones anticorrosivas, como el niquelado químico (Ni sin corriente).

Esta guía ha sido elaborada por AI a partir de la documentación y las especificaciones de los productos publicados.

Qué es Elemento de unión por fricción y todos los productos

Descripción

Especificación con la misma estructura que PSL-D, con niquelado químico (electroless Ni) aplicado en la superficie. El par admisible, la fuerza axial admisible y las dimensiones son equivalentes a los del tipo estándar.

Preguntas frecuentes

Q. ¿Cuál es el tratamiento anticorrosivo y el rango de tamaños disponibles del POSI LOCK PSL-D(C) Tipo con tratamiento anticorrosivo simple?

A. Se aplica un tratamiento anticorrosivo simple mediante niquelado químico (electroless Ni). Está disponible desde PSL-D-16-C hasta PSL-D-50-C.

Q. ¿El tipo PSL-D(C) tiene un par admisible, una fuerza axial admisible o dimensiones diferentes a los del tipo estándar?

A. Tiene la misma estructura que PSL-D, y el par admisible, la fuerza axial admisible y las dimensiones son equivalentes a los del tipo estándar.

Q. ¿Cuáles son los rangos del par admisible, la fuerza axial admisible y el par de apriete del tornillo de fijación del tipo PSL-D(C)?

A. El par admisible Mt es de 67 a 1760 N·m, la fuerza axial admisible Pax es de 8400 a 70300 N y el par de apriete del tornillo Ma es de 4 a 34 N·m.

Q. ¿Para qué aplicaciones es adecuado el tipo PSL-D(C)?

A. Se utiliza para la fijación de ejes y cubos que requieren protección anticorrosiva.

Elaborado por AI a partir del contenido de los documentos de origen.

Documentos de origen

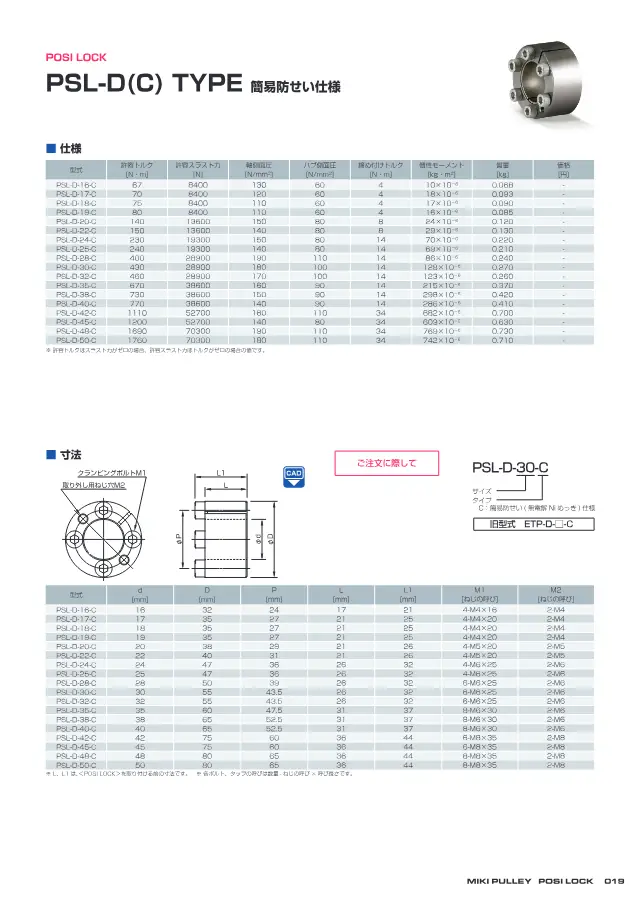

• Catálogo POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様 24 páginas Abrir la página 19
