Posi-Lock PSL-D

Especificaciones

Comparativa de modelos de ポジロック PSL-D

Compare por especificaciones 3 modelos de la misma serie.

Cómo elegir Junta de fricción

Aspectos que conviene revisar en la selección, con los valores de este producto (Posi-Lock PSL-D).

1. 1. Ajustar al diámetro del eje y del orificio del cubo

   El diámetro de eje aplicable d es el diámetro exterior del eje de montaje, y el diámetro exterior D es la dimensión que entra en el orificio del cubo. La sujeción por fricción requiere controlar la holgura de ajuste, por lo que también hay que confirmar que el eje y el orificio del cubo puedan mecanizarse con las tolerancias y la rugosidad superficial indicadas por el fabricante.

2. 2. Dejar margen en el par transmisible admisible

   Si se supera el par transmisible admisible T, la superficie de contacto desliza y se producen desplazamientos de posición y desgaste. La selección debe basarse no solo en el par nominal del motor, sino en el par máximo durante el arranque o en cargas de impacto, multiplicado por el factor de servicio.

3. 3. Verificar la actuación simultánea con la fuerza axial

   En aplicaciones con carga axial, debe comprobarse la fuerza de empuje admisible. Cuando el par y la fuerza de empuje actúan a la vez, comparten la fuerza de fricción, por lo que cada valor admisible no necesariamente puede usarse de forma independiente; hay que consultar al fabricante el tratamiento de la carga combinada.

4. 4. Revisar la resistencia del cubo según la presión lateral

   Durante la sujeción, la superficie interior del cubo recibe presión y este se expande. A partir de la presión lateral sobre el cubo y del límite elástico del material del cubo se calcula el diámetro exterior y el espesor de pared necesarios; en cubos de pared delgada o de materiales de baja resistencia, como el aluminio, debe comprobarse que no haya rotura ni deformación. En el lado del eje se realiza una verificación similar mediante la presión lateral sobre el eje.

5. 5. Revisar la relación entre la longitud total y el ancho del cubo

   La longitud total L es la longitud de sujeción en sentido axial; si el ancho del cubo es menor que esta, la superficie de sujeción será insuficiente y no se obtendrá el rendimiento previsto. Hay que comprobar, junto con el espacio de instalación, que el ancho del cubo cumpla la longitud total y que haya espacio para la cabeza de los pernos y para el trabajo de las herramientas.

6. 6. Apretar de forma uniforme con el par de apriete especificado

   Este producto: Par de apriete del perno de sujeción 1 N・m

   El rendimiento de transmisión depende de la fuerza de apriete de los pernos de sujeción, por lo que el par de apriete (de 1 a 142 N·m en los productos listados) debe controlarse con una llave dinamométrica y apretarse de forma uniforme en varias pasadas siguiendo el orden diagonal. También conviene verificar de antemano el tamaño de herramienta necesario y el uso de los orificios roscados de extracción.

Esta guía ha sido elaborada por AI a partir de la documentación y las especificaciones de los productos publicados.

Qué es Junta de fricción y todos los productos

Descripción

Compuesta por tres piezas: anillo exterior, anillo interior y pernos de apriete. Para el montaje, limpie el aceite antioxidante de la superficie y apriete los pernos de apriete de forma uniforme siguiendo un patrón diagonal. Dispone de orificios roscados para extracción, lo que permite soltar la unión. Puede reutilizarse, aunque no se recomienda si se detecta alguna anomalía. No debe utilizarse por encima del par de transmisión nominal ni con la unión en estado de deslizamiento.

Preguntas frecuentes

Q. ¿Qué tamaños están disponibles para Posi-Lock PSL-D?

A. Los tamaños de modelo van del 6 al 50.

Q. ¿Con qué par deben apretarse los pernos de apriete de Posi-Lock PSL-D?

A. El par de apriete de los pernos de apriete es de 1 N·m. Apriete los pernos de forma uniforme siguiendo un patrón diagonal.

Q. ¿De qué piezas se compone Posi-Lock PSL-D?

A. Se compone de tres piezas: anillo exterior, anillo interior y pernos de apriete.

Q. ¿Se puede liberar la unión de Posi-Lock PSL-D y reutilizarlo?

A. Dispone de orificios roscados para extracción, por lo que la unión puede liberarse. Puede reutilizarse, pero no se recomienda si ha habido alguna anomalía.

Q. ¿Para qué aplicaciones es adecuado Posi-Lock PSL-D?

A. Se utiliza para fijar ejes y cubos, así como en secciones de transmisión de potencia que requieren posicionamiento preciso. La fijación por fricción proporciona un gran par transmisible y permite un posicionamiento sencillo y preciso.

Elaborado por AI a partir del contenido de los documentos de origen.

Documentos de origen

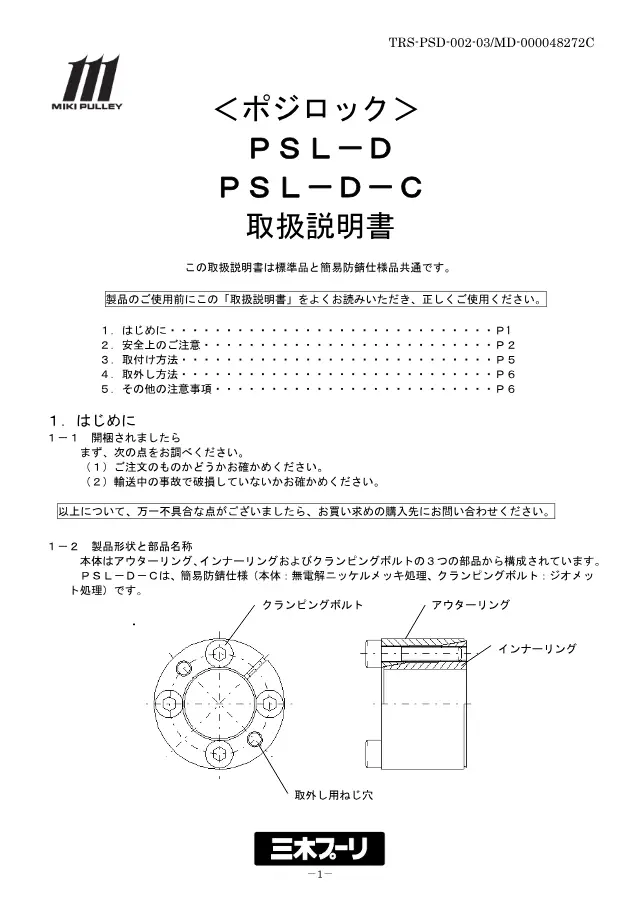

• Manual ポジロック PSL-D / PSL-D-C 取扱説明書 6 páginas Abrir la página 1
