POSI LOCK PSL-G

PSL-G / Miki Pulley (Sito ufficiale) / Riportato a pagina 16 del documento

Elemento di bloccaggio ad accoppiamento forzato per mozzi di grande diametro, con diametro esterno del mozzo ridotto. Sono riportati i criteri di progetto per PSL-G, taglie 19～120, e la tabella dei diametri esterni minimi del mozzo.

Ultima verifica: (data di verifica del contenuto sul documento di origine)

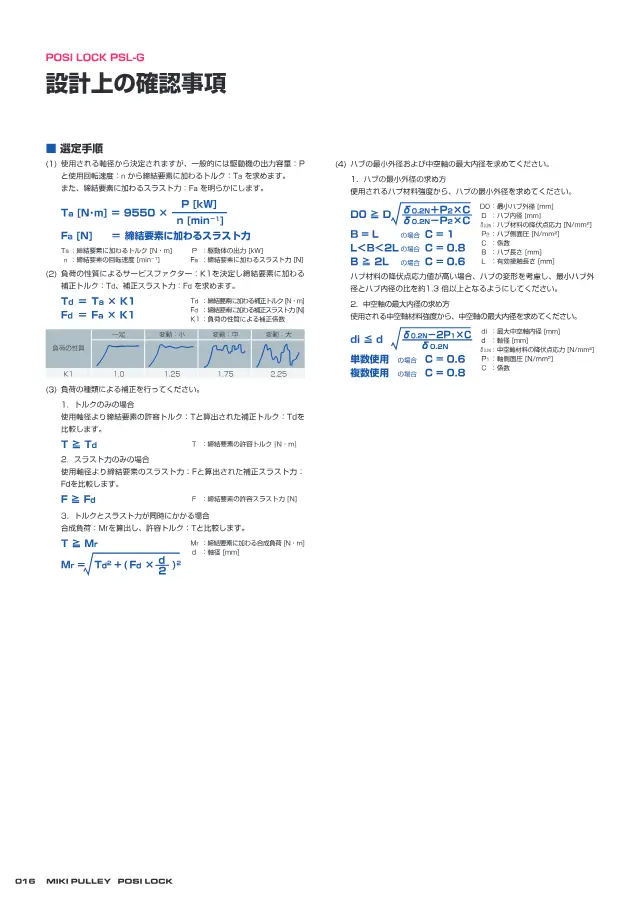

POSI LOCK PSL-G a pagina 16 di "POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様" di Miki Pulley
Fonte: Miki Pulley「POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様」pagina 16
Immagine ridotta della pagina pertinente citata dal documento. Copyright di Miki Pulley.Richiedi la rimozione

Specifiche

Diametro albero applicabile d 19～120 mm

Confronto modelli PSL-G

Confronta per specifiche 28 modelli della stessa serie.

Modello Bullone di serraggio Coppia di serraggio del bullone di serraggio Foro filettato per lo smontaggio
POSI LOCK PSL-G Questo prodotto — — —
PSL-G-100 14-M12×30 142 N・m 3-M14
PSL-G-110 14-M12×30 142 N・m 3-M14
PSL-G-120 16-M12×30 142 N・m 3-M14
PSL-G-19 / PSL-G-19-C 8-M6×18 17 N・m 2-M8
PSL-G-20 / PSL-G-20-C 8-M6×18 17 N・m 2-M8
PSL-G-22 / PSL-G-22-C 8-M6×18 17 N・m 2-M8
PSL-G-24 / PSL-G-24-C 8-M6×18 17 N・m 2-M8
PSL-G-25 / PSL-G-25-C 8-M6×18 17 N・m 2-M8
PSL-G-28 / PSL-G-28-C 10-M6×18 17 N・m 2-M8
PSL-G-30 / PSL-G-30-C 10-M6×18 17 N・m 2-M8
PSL-G-32 / PSL-G-32-C 12-M6×18 17 N・m 2-M8
PSL-G-35 / PSL-G-35-C 12-M6×18 17 N・m 2-M8
PSL-G-38 / PSL-G-38-C 14-M6×18 17 N・m 2-M8
PSL-G-40 / PSL-G-40-C 14-M6×18 17 N・m 2-M8
PSL-G-42 / PSL-G-42-C 12-M8×22 41 N・m 2-M10
PSL-G-45 / PSL-G-45-C 12-M8×22 41 N・m 2-M10
PSL-G-48 / PSL-G-48-C 12-M8×22 41 N・m 2-M10
PSL-G-50 / PSL-G-50-C 12-M8×22 41 N・m 2-M10
PSL-G-55 / PSL-G-55-C 14-M8×22 41 N・m 2-M10
PSL-G-60 / PSL-G-60-C 14-M8×22 41 N・m 2-M10
PSL-G-65 16-M8×22 41 N・m 2-M10
PSL-G-70 14-M10×25 82 N・m 3-M12
PSL-G-75 14-M10×25 82 N・m 3-M12
PSL-G-80 14-M10×25 82 N・m 3-M12
PSL-G-85 16-M10×25 82 N・m 3-M12
PSL-G-90 16-M10×25 82 N・m 3-M12
PSL-G-95 18-M10×25 82 N・m 3-M12

Come scegliere Elementi di serraggio ad attrito

Aspetti da verificare nella scelta, con i valori di questo prodotto (POSI LOCK PSL-G).

  1. 1. Scegliere il diametro d'albero applicabile

    Questo prodotto: Diametro albero applicabile d 19～120 mm

    Il bloccaggio a frizione ha dimensioni definite per ciascun diametro d'albero; i prodotti in catalogo coprono un intervallo da 19 a 120 mm. Poiché le tolleranze e la rugosità superficiale dell'albero influenzano la forza d'attrito, verificare anche che siano rispettate le tolleranze d'albero indicate dal costruttore. In caso di albero cavo, valutare se la pressione superficiale provoca deformazioni.

  2. 2. Dare margine alla coppia ammissibile

    La coppia massima trasmissibile per i prodotti in catalogo è compresa tra 6 e 1760 N·m. Tenendo conto di urti all'avviamento e carichi variabili, scegliere una misura in cui la coppia effettiva, moltiplicata per il fattore di servizio (coefficiente d'uso) corrispondente alla natura del carico, sia inferiore o uguale alla coppia ammissibile.

  3. 3. Verificare il carico assiale combinato

    Anche la forza assiale viene sostenuta dall'attrito; la spinta ammissibile indicata nel catalogo va da 2100 a 70300 N. Quando coppia e spinta agiscono contemporaneamente, è prassi comune valutarle tramite la loro risultante, da verificare secondo le formule del costruttore.

  4. 4. Valutare resistenza in base al diametro esterno del mozzo e alla pressione

    Il diametro esterno del bloccaggio corrisponde al diametro del foro del mozzo. Poiché il mozzo è sottoposto alla pressione superficiale dell'anello esterno, determinare il diametro esterno minimo del mozzo in base alla pressione superficiale sul mozzo e al carico di snervamento del materiale. Se si desidera contenere il diametro esterno, fare riferimento alle forme che dispongono di una tabella di selezione del diametro minimo del mozzo.

  5. 5. Compatibilità tra lunghezza totale e larghezza del mozzo

    Verificare che la lunghezza assiale complessiva del bloccaggio rientri nella larghezza del mozzo e che vi sia spazio sufficiente per la testa dei bulloni e per l'utensile. Se la larghezza del mozzo è insufficiente, la superficie di contatto si riduce e non si ottiene la capacità di trasmissione prescritta.

  6. 6. Gestione della coppia di serraggio e condizioni ambientali

    I bulloni di serraggio devono essere stretti in modo uniforme alla coppia prescritta (intervallo indicato nel catalogo da 1 a 34 N·m); una coppia insufficiente provoca slittamento. L'intervallo di temperatura d'esercizio indicato per i prodotti in catalogo è da -40 a 150 °C. In ambienti umidi, scegliere versioni con trattamento anticorrosivo come la nichelatura chimica.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Elementi di serraggio ad attrito e tutti i prodotti

Descrizione

Per evitare una forza di serraggio insufficiente dovuta alla deformazione del mozzo, il diametro esterno minimo del mozzo viene calcolato a partire dalla tensione di snervamento del materiale e dalla pressione laterale sul mozzo. Sono inoltre riportate le formule per il fattore di servizio, il carico combinato e il calcolo del diametro interno massimo dell'albero cavo.

Caratteristiche

  • Disponibile tabella di selezione del diametro esterno minimo del mozzo
  • Impostazione del fattore di servizio in base alla natura del carico
  • Disponibile il tipo PSL-G(C) con protezione anticorrosione semplificata

Applicazioni

  • Collegamento tra albero di trasmissione di potenza e mozzo
  • Impiego in combinazione con alberi cavi

Domande frequenti

Q. Per quali collegamenti tra albero e mozzo può essere utilizzato POSI LOCK PSL-G (serie PSL-G)?
A. Viene utilizzato per il collegamento tra albero di trasmissione di potenza e mozzo. È adatto anche per l'impiego in combinazione con alberi cavi. Il diametro d dell'albero applicabile è compreso tra 19 e 120 mm.
Q. Come si determina il diametro esterno minimo del mozzo richiesto per POSI LOCK PSL-G?
A. Il diametro esterno minimo del mozzo si calcola a partire dalla tensione di snervamento del materiale e dalla pressione laterale sul mozzo. È riportata anche la tabella di selezione del diametro esterno minimo del mozzo.
Q. Come si impostano le condizioni di carico per POSI LOCK PSL-G?
A. Il fattore di servizio si imposta in base alla natura del carico. Sono riportate anche le formule per il fattore di servizio e per il carico combinato.
Q. POSI LOCK PSL-G(C) è disponibile in una versione con protezione anticorrosione semplificata?
A. Sì, PSL-G(C) è disponibile nel tipo con protezione anticorrosione semplificata.

Redatto dall'AI sulla base del contenuto dei documenti di origine.
