스러스트 볼 베어링

구름 베어링 선택 가이드

선정 시 확인해야 할 포인트와 이 제품(스러스트 볼 베어링)의 값입니다.

1. 1. 軸径とハウジングに合う主要寸法

   内径dは軸径、外径Dと幅Bはハウジングの穴径や取付スペースで決まります。主要寸法はJIS/ISOで系列化されているため、互換品に置き換えやすくなっています。円すいころ軸受では組立幅Tや外輪幅C、スラスト軸受では高さHも確認します。

2. 2. 必要寿命から動定格荷重を確認

   基本動定格荷重Crは、回転中の疲れ寿命を計算する基準になる値です。実際にかかる荷重と回転数から定格寿命を計算し、必要な寿命を満たすか確かめます。ころ軸受は同じ寸法の玉軸受よりCrが大きく、重荷重向きです。

3. 3. 静止・衝撃荷重は静定格で見る

   低速回転や揺動、停止中に衝撃荷重を受ける用途では、転動面に永久変形(圧痕)が残るおそれがあります。そのため、基本静定格荷重C0rと最大荷重の比で安全率を確認します。

4. 4. 回転数と潤滑方式の組合せ

   限界回転数は、グリース潤滑と油潤滑で値が異なります。使用回転数に余裕があるか、採用する潤滑方式の値で確認します。高速になるほど、保持器の材質や案内方式、精度等級も回転性能に影響します。

5. 5. 荷重方向と軸の傾きへの対応

   アキシアル荷重(軸方向の荷重)も受ける場合は、アンギュラ玉軸受や円すいころ軸受の接触角を確認します。接触角が大きいほど、アキシアル荷重を受ける能力が高くなります。軸のたわみや取付誤差がある場合は、自動調心形の許容調心角を確認します。

6. 6. 高温・真空・腐食環境の材料

   高温や真空、薬液のかかる環境では、一般的な鋼とグリースの組合せでは使えないことがあります。そのため、使用温度範囲と雰囲気圧力を確認したうえで、転動体材料や保持器材質を選びます。選択肢には、セラミックス、ステンレス鋼、固体潤滑、ふっ素グリースなどがあります。

이 해설은 게재 제품의 자료와 사양 항목을 바탕으로 AI가 작성했습니다.

구름 베어링 소개 및 전체 제품 보기

제품 설명

평면 좌형, 자동조심 좌형, 자동조심 좌금 부착형이 있다. 래디얼 하중은 부하할 수 없다. 자동차 킹핀, 공작기계 주축 등에 사용된다.

자주 묻는 질문

Q. 스러스트 볼 베어링(51000·52000·53000·54000계열 등)에서 단식과 복식은 어떤 하중을 받을 수 있습니까?

A. 단식은 한 방향, 복식은 양 방향의 축방향 하중을 부하할 수 있습니다.

Q. 스러스트 볼 베어링(51000·52000·53000·54000계열 등)은 래디얼 하중을 받을 수 있습니까?

A. 래디얼 하중은 부하할 수 없습니다. 축방향 하중 전용 베어링입니다.

Q. 스러스트 볼 베어링(51000·52000·53000·54000계열 등)에는 어떤 형식이 있습니까?

A. 평면 좌형, 자동조심 좌형, 자동조심 좌금 부착형이 있습니다.

Q. 스러스트 볼 베어링(51000·52000·53000·54000계열 등)은 어떤 용도로 사용됩니까?

A. 자동차 킹핀이나 공작기계 주축 등에 사용됩니다.

출처 자료에 기재된 내용을 바탕으로 AI가 작성했습니다.

출처 자료

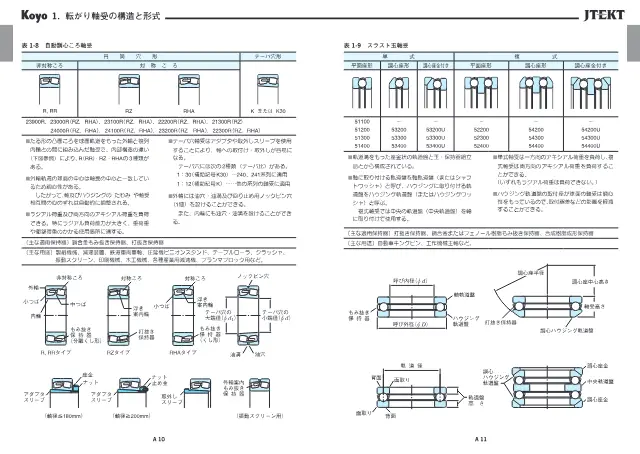

• 카탈로그 転がり軸受 総合カタログ 11페이지 열기
