Megatorque Motor PS Model (M-PS1006/PS1012/PS1018)

사양

다이렉트 드라이브 모터 선택 가이드

선정 시 확인해야 할 포인트와 이 제품(Megatorque Motor PS Model (M-PS1006/PS1012/PS1018))의 값입니다.

1. 1. 연속 부하에 맞는 정격 토크 선정

   이 제품: 정격 토크 2 / 2 ～ 6 / 6 N·m

   운전 사이클 중의 실효 토크(부하의 마찰 및 가감속 토크의 제곱 평균 제곱근)가 정격 토크 이하인지 확인합니다. 게재 제품의 정격 토크는 2~45N·m입니다. 여유가 작으면 모터가 발열하고 과부하 보호로 정지하는 원인이 됩니다.

2. 2. 가감속에 필요한 최대 토크 확인

   이 제품: 최대 토크 6 / 6 ～ 18 / 18 N·m

   짧은 시간에 위치결정하는 용도에서는 부하 관성과 각가속도로 구한 가속 토크가 최대 토크 이내인지 확인합니다. 게재품은 6~135N·m이며, 정격 토크의 약 3배로 설정되어 있습니다. 아울러 허용 부하 관성 모멘트 범위 내인지도 확인합니다.

3. 3. 외경과 높이로 장치 설치 가능 여부 확인

   이 제품: 외경 100 mm

   외경은 100~286mm, 설치면으로부터의 높이는 35~170mm입니다. 테이블 하부 공간이 제한적인 경우에는 저背형이나 저중심의 인너 로터형이 적합합니다. 토크가 큰 기종일수록 외경과 질량(2.4~48kg)도 커지는 경향이 있으므로 架台의 강도도 확인합니다.

4. 4. 배선·배관을 통과시킬 수 있는 중공 직경 확인

   이 제품: 중공 직경 35 mm

   회전 테이블 위의 센서나 에어 배관을 중공 구멍에 통과시키는 경우, 케이블 묶음이나 조인트의 외형이 통과할 수 있는 직경을 확보합니다. 게재품의 중공 직경은 32~56mm입니다. 회전부에서 배선이 꼬이는 경우에는 허용 회전각이나 회전 조인트의 병용도 함께 검토합니다.

5. 5. 부하를 직접 받는 허용 하중 확인

   이 제품: 허용 모멘트 하중 28 N·m

   다이렉트 드라이브 모터는 워크나 지그를 로터에 직접 장착하므로, 액시얼 하중(1000~9500N), 래디얼 하중, 모멘트 하중(20~200N·m)이 허용값 이내인지 확인합니다. 편심되거나 돌출된 부하에서는 모멘트 하중이 제약이 되기 쉽습니다.

6. 6. 정밀도·속도·환경 사양 대조

   게재품의 반복 위치결정 정밀도는 ±2arc-sec, 절대 위치결정 정밀도는 60~70arc-sec이며, 최대 회전 속도는 2~10s-1입니다. 수직축 등 정전 시에도 위치를 유지해야 하는 용도에는 브레이크 부착형을, 물·기름·분진이 있는 환경에는 IP66M 상당의 내환경형을 선택합니다.

이 해설은 게재 제품의 자료와 사양 항목을 바탕으로 AI가 작성했습니다.

다이렉트 드라이브 모터 소개 및 전체 제품 보기

제품 설명

외경 φ100mm의 소형 원통형 모터입니다. 최대 출력 토크 6~18N·m, 고속 회전 10s⁻¹에 대응합니다. 분해능 2,621,440카운트/회전, 위치결정 반복 정밀도 ±2arc-sec입니다. UL·CE 인증 준거.

자주 묻는 질문

Q. Megatorque Motor PS Model（M-PS1006/PS1012/PS1018）의 최대 토크와 정격 토크는 어느 정도입니까?

A. 최대 출력 토크는 6~18N·m, 정격 토크는 2~6N·m입니다.

Q. Megatorque Motor PS Model（M-PS1006/PS1012/PS1018）의 외경, 모터 높이, 중공 직경, 질량을 알려주십시오.

A. 외경은 100mm, 모터 높이는 85~135mm, 중공 직경은 35mm, 질량은 2.4~4.5kg입니다.

Q. Megatorque Motor PS Model（M-PS1006/PS1012/PS1018）의 위치결정 정밀도와 분해능을 알려주십시오.

A. 위치 검출 분해능은 2,621,440counts/turn, 절대 위치결정 정밀도는 60(±30)arc-sec, 반복 위치결정 정밀도는 ±2arc-sec입니다. 절대위치 검출기를 내장하고 있어 호밍이 필요하지 않습니다.

Q. Megatorque Motor PS Model（M-PS1006/PS1012/PS1018）는 허용 하중을 어느 정도까지 견딜 수 있습니까?

A. 허용 액시얼 하중은 1000N, 허용 래디얼 하중은 820N, 허용 모멘트 하중은 28N·m입니다.

Q. Megatorque Motor PS Model（M-PS1006/PS1012/PS1018）는 어떤 용도에 적합하며, 대응 규격이 있습니까?

A. 반도체·전자부품 검사 장치, 식품 반송용 회전 컨베이어, 고속 위치결정 장치 등에 사용됩니다. UL 규격 및 CE marking에 준거합니다.

출처 자료에 기재된 내용을 바탕으로 AI가 작성했습니다.

출처 자료

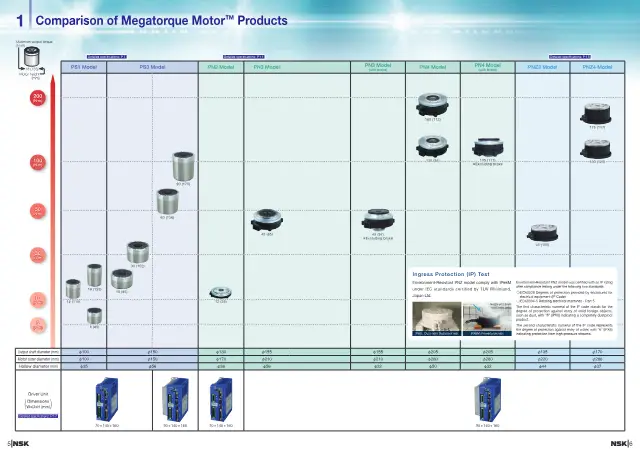

• 카탈로그 Megatorque Motor 製品資料（NSK） 4페이지 열기
