スーパーシャフト

仕様

ピン・シャフトの選び方

選定のときに確認したいポイントと、この製品(スーパーシャフト)の値です。

1. 1. 相手穴と用途に合う径公差を選ぶ

   外径の公差で、穴との勝手(はめあい)が決まります。h7やg6はすきまばめ寄りで回転・摺動軸や抜き差しする位置決めに、m6はしまりばめ寄りで圧入固定に使われます。相手穴の公差(H7等)とあわせて、動かすか固定するかから選びます。

2. 2. 軸受内径や穴径に合わせて径を決める

   この製品: 径d 0.1～6.0 mm

   径は組み合わせる軸受・ブッシュの内径や加工穴の寸法に合わせます。掲載製品は0.1〜10mmと小径が中心です。細い径ほどたわみや曲がりが出やすいため、荷重や支持スパンに対して十分な太さがあるか確認します。

3. 3. 支持スパンとはめ込み長さから長さを選ぶ

   この製品: 長さL 2.0～65.0 mm

   長さは、はめ込み深さと部品間の距離から決めます。掲載製品は2〜150mmで、50mmを超える長尺品は別シリーズで扱われる例があります。長尺・細径の組み合わせは真直度やたわみに注意が必要です。

4. 4. 使用環境に応じて材質を選ぶ

   この製品: 材質 SUS304

   SUS304は耐食性に優れ、SUS303は硫黄などを加えて切削性を高めた快削ステンレスで、耐食性はSUS304よりやや劣ります。水気や薬品のある環境か、加工品質を優先するかで選びます。

5. 5. 摩耗が問題なら硬さと表面処理を確認

   この製品: 硬さ HV300以上

   摺動や繰り返しの抜き差しがある用途では、表面硬さが摩耗寿命に影響します。掲載製品の硬さは300HVの例があります。より高い耐摩耗性が必要な場合は、焼入れやめっきなどの表面処理の有無を確認します。

6. 6. 挿入性に関わる端面形状を確認

   端部の面取りやRは、穴への挿入しやすさや圧入時のかじり防止に関わります。平行ピンでは端部形状の違いでA種・B種などに分けられる例があります。組立方法に合わせて端面形状を選びます。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

ピン・シャフトとは・製品一覧を見る

製品説明

精密なステンレス製シャフト。径の公差はm6またはh7から指定。少量パックで試作・研究開発に対応する。

よくある質問

Q. スーパーシャフトの型番を教えてください。径や長さの範囲はどのくらいですか？

A. 型番の記載はなく、製品名はスーパーシャフトです。径dは0.1～6.0 mm、長さLは2.0～65.0 mmです。

Q. スーパーシャフトの材質と硬さを教えてください。

A. 材質はSUS304で、硬さはHV300以上です。

Q. スーパーシャフトの径の公差はどのように指定できますか？

A. 径の公差はm6またはh7から指定できます。

Q. スーパーシャフトは試作や研究開発に使えますか？

A. 少量パックで試作・研究開発に対応しています。用途として少量生産品にも使えます。

Q. スーパーシャフトは在庫がありますか、すぐに入手できますか？

A. 全点即納です。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

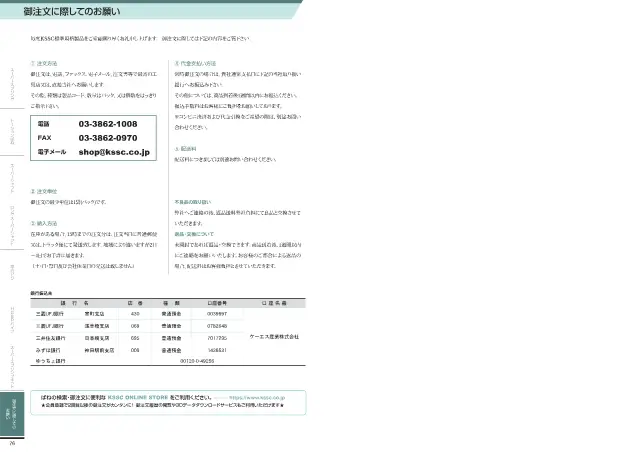

• カタログ SUPER SPRING 総合カタログ 40ページ 40ページを開く
