密封型単列深溝玉軸受 d 20–25 mm

深溝玉軸受 61800/61900/6000/6200/6300系 (密封型) / SKF / 資料の63ページに掲載

内径20〜25mmの密封型単列深溝玉軸受。2Z・2RZ・2RS1などの密封形式があり、SKF Explorer品を含む。

掲載情報の確認日: (掲載元の資料で内容を確認した日)

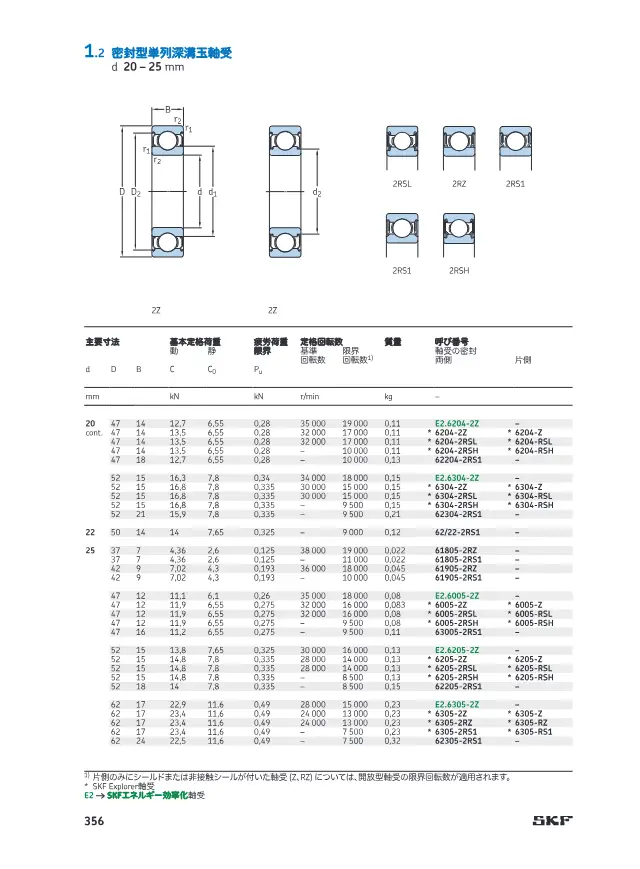

密封型単列深溝玉軸受 d 20–25 mmが掲載されているSKF「SKF 深溝玉軸受 製品カタログ(設計およびバリエーション)」63ページ
出典: SKF「SKF 深溝玉軸受 製品カタログ(設計およびバリエーション)」63ページ
資料の該当ページを縮小して引用しています。著作権はSKFに帰属します。掲載の停止はこちらから依頼できます。

仕様

内径d 20〜25 mm
外径D 32〜62 mm
幅B 7〜24 mm
基本動定格荷重Cr 4.36〜23.4 kN
基本静定格荷重C0r 2.6〜11.6 kN
限界回転数(グリース潤滑) 9000〜38000 r/min
質量 0.022〜0.32 kg

深溝玉軸受 61800/61900/6000/6200/6300系 (密封型) の型番比較

同じシリーズの 8 型番を仕様で比較できます。

型番 内径d 外径D 幅B 基本動定格荷重Cr 基本静定格荷重C0r 限界回転数(グリース潤滑) 質量
密封型単列深溝玉軸受 d 17–20 mm 17〜20 mm 26〜47 mm 5〜19 mm 2.03〜14.3 kN 1.27〜6.55 kN 11000〜56000 r/min 0.0082〜0.16 kg
密封型単列深溝玉軸受 d 20–25 mm この製品 20〜25 mm 32〜62 mm 7〜24 mm 4.36〜23.4 kN 2.6〜11.6 kN 9000〜38000 r/min 0.022〜0.32 kg
密封型単列深溝玉軸受 d 30–35 mm 30〜35 mm 42〜72 mm 7〜27 mm 4.36〜29.6 kN 2.9〜16 kN 6300〜32000 r/min 0.022〜0.5 kg
密封型単列深溝玉軸受 d 35–45 mm 35〜45 mm 47〜90 mm 7〜33 mm 4.49〜42.3 kN 3.35〜24 kN 5000〜30000 r/min 0.034〜1.02 kg
密封型単列深溝玉軸受 d 45–55 mm 45〜55 mm 58〜130 mm 7〜31 mm 6.63〜85.2 kN 6.1〜52 kN 4300〜22000 r/min 0.04〜2.05 kg
密封型単列深溝玉軸受 d 55–65 mm 55〜65 mm 72〜140 mm 9〜33 mm 12.4〜97.5 kN 8.3〜60 kN 5300〜17000 r/min 0.11〜2.15 kg
密封型単列深溝玉軸受 d 65–75 mm 65〜75 mm 90〜160 mm 10〜37 mm 12.7〜119 kN 7.6〜76.5 kN 4000〜15000 r/min 0.14〜3.15 kg
密封型単列深溝玉軸受 d 80–90 mm 80〜90 mm 100〜190 mm 10〜43 mm 13〜151 kN 15〜108 kN 3800〜13000 r/min 0.15〜5.1 kg

深溝玉軸受の選び方

選定のときに確認したいポイントと、この製品(密封型単列深溝玉軸受 d 20–25 mm)の値です。

  1. 1. 軸とハウジングに合う主要寸法

    この製品: 内径d 20〜25 mm

    内径dは軸径、外径Dはハウジング穴径、幅Bは取付け空間に合わせて選びます。掲載製品では内径0.6〜1420mmと幅広く、同じ内径でも外径・幅の異なる寸法系列があります。寸法系列が変わると負荷能力や質量も変わるため、三つの寸法を組み合わせて確認します。

  2. 2. 寿命計算に使う動定格荷重

    この製品: 基本動定格荷重Cr 4.36〜23.4 kN

    基本動定格荷重Crは転がり疲れ寿命を計算する基準値で、実際にかかる荷重との比から寿命を見積もります。荷重が大きい、または長寿命が必要な場合はCrの大きい軸受を選びます。特殊材料の軸受は同寸法の鋼製より定格が低い場合があるため、使用条件で寿命を確認します。

  3. 3. 静止・衝撃荷重は静定格で確認

    この製品: 基本静定格荷重C0r 2.6〜11.6 kN

    基本静定格荷重C0rは、静止時や低速回転時、衝撃荷重がかかる場合に永久変形を生じない目安となる荷重です。揺動運動や停止中に大きな荷重がかかる用途では、動定格よりもC0rとの比(静的安全係数)を重視して選定します。

  4. 4. はめあいと温度に合う内部すきま

    ラジアル内部すきまは、しまりばめや内外輪の温度差によって運転中に減少します。標準より大きいC3などは、モーターや高温環境など内輪が膨張しやすい用途で使われます。すきまが小さすぎると発熱や焼付きにつながるため、はめあいと運転温度から区分を決めます。

  5. 5. 使用環境に合う材料と潤滑

    水中や薬液ではステンレスやセラミックス(窒化けい素、ジルコニア、炭化けい素)、高温・真空・クリーン環境ではグラファイトやふっ素系の固体潤滑・ふっ素グリースが使われます。最高運転温度は掲載品で250〜350°Cの例があり、温度・雰囲気・発じん要求から材料と潤滑方式を選びます。

  6. 6. 回転数と電食対策の確認

    この製品: 限界回転数(グリース潤滑) 9000〜38000 r/min

    限界回転数や基準回転数が運転回転数を上回るか確認します。インバータ駆動モーターなど軸電流が流れる機器では、絶縁コーティング品やセラミック玉のハイブリッド軸受で電食を防げます。セラミック玉は鋼球より軽く、高速回転でも遠心力の影響が小さくなります。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

深溝玉軸受とは・製品一覧を見る

製品説明

内径20〜25mmの密封型単列深溝玉軸受のシリーズ。外径32〜62mm、幅7〜24mmの範囲で、シールド・非接触シール・接触シールの各形式が用意されている。動定格荷重は4.36〜23.4kN、質量は0.022〜0.32kg。

特長

  • 密封形式は2Z・2RZ・2RS1・2RSHなどから選択可能
  • SKF Explorer軸受およびエネルギー効率化軸受を含む

よくある質問

Q. 密封型単列深溝玉軸受 d 20–25 mm にはどのような密封形式がありますか？
A. 2Z・2RZ・2RS1・2RSHなどの密封形式から選択できます。シールド・非接触シール・接触シールの各形式が用意されています。
Q. 密封型単列深溝玉軸受 d 20–25 mm の寸法と基本定格荷重はどの範囲ですか？
A. 内径d 20〜25 mm、外径D 32〜62 mm、幅B 7〜24 mmです。基本動定格荷重Crは4.36〜23.4 kN、基本静定格荷重C0rは2.6〜11.6 kNです。
Q. 密封型単列深溝玉軸受 d 20–25 mm の限界回転数と質量を教えてください。
A. 限界回転数(グリース潤滑)は9000〜38000 r/minです。質量は0.022〜0.32 kgです。
Q. 密封型単列深溝玉軸受 d 20–25 mm にはSKF Explorer品はありますか？
A. SKF Explorer軸受およびエネルギー効率化軸受を含みます。
