Posi-Lock PSL-G(C) Especificação de Proteção Anticorrosiva Simplificada

Especificações

Comparação de modelos da série ポジロック PSL-G

Compare as especificações de 2 modelos da mesma série.

Como escolher Acoplamento de eixo

Pontos a verificar na seleção, com os valores deste produto (PSL-G(C)).

1. 1. Manter folga no torque nominal contínuo

   Selecione um tamanho em que o torque de carga transmitido em operação contínua seja igual ou inferior ao torque nominal contínuo. Compare o torque nominal do motor multiplicado por um fator conforme a frequência de partidas e paradas e as variações de carga. O torque nominal contínuo dos produtos listados é de 0,5 a 150 N·m.

2. 2. Verificar o pico de partida pelo torque máximo admissível

   Em aceleração e desaceleração rápidas de servomotores, partidas e paradas de emergência, ocorrem torques instantâneos elevados. Confirme que esses valores de pico não ultrapassam o torque máximo admissível. Em elementos de fixação cônicos, esse valor é a referência do torque que a fixação consegue sustentar.

3. 3. Conferir o diâmetro do eixo e o furo usinável

   Verifique se os diâmetros dos eixos motor e acionado estão dentro da faixa de diâmetros de eixo aplicáveis. Para produtos com furo de pré-usinagem, confirme que o furo final está dentro do diâmetro máximo d. Se os eixos tiverem diâmetros diferentes, verifique se ambos os cubos possuem os furos correspondentes.

4. 4. Não exceder a rotação máxima

   Confirme que a rotação máxima de operação está abaixo da velocidade máxima de rotação do acoplamento. Quanto maior o diâmetro externo, maior a influência da força centrífuga e menor tende a ser a rotação admissível. Os produtos listados operam de 3600 a 18000 min-1.

5. 5. Verificar a tolerância ao desalinhamento de montagem

   Confirme que o desalinhamento paralelo previsto pela precisão de montagem fica dentro da excentricidade máxima admissível (0,1 a 0,4 mm nos produtos listados). O desalinhamento angular deve ser comparado com o ângulo máximo admissível (0,5 a 1°). Se o limite for excedido, o amortecedor pode sofrer desgaste precoce e os mancais ficam sobrecarregados.

6. 6. Escolher o material do cubo conforme resposta e inércia

   Cubos de liga de alumínio são leves e de baixa inércia, com menor prejuízo à resposta de servomotores e motores de passo. Cubos de ferro fundido têm maior inércia e tendem a girar de forma mais estável. Os cubos com niquelagem oferecem resistência à corrosão. Em ambientes que exigem proteção contra corrosão, verifique também a existência de tratamento superficial.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Acoplamento de eixo e todos os produtos

Descrição

Especificação de proteção anticorrosiva simplificada, com revestimento de Ni não eletrolítico aplicado ao corpo. Aplica-se a tamanhos 19 a 60.

Perguntas frequentes

Q. Para quais aplicações o PSL-G(C) Especificação de Proteção Anticorrosiva Simplificada pode ser usado?

A. É utilizado para fixação entre eixo e cubo. Foi concebido para ambientes que exigem proteção anticorrosiva.

Q. Quais são as condições de uso (diâmetro do eixo e temperatura ambiente) do PSL-G(C)?

A. Diâmetro de eixo aplicável: φ19 a 60 mm; temperatura de atmosfera de operação: -40 a 150 ℃.

Q. Como é feito o tratamento anticorrosivo do PSL-G(C)?

A. É uma especificação de proteção anticorrosiva simplificada, com revestimento de Ni não eletrolítico aplicado ao corpo.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

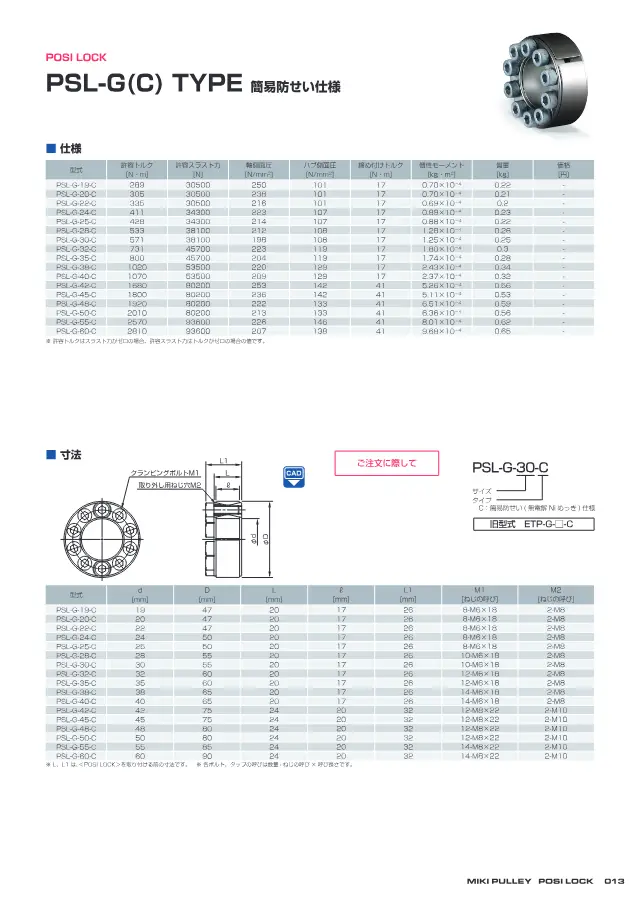

• Catálogo POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様 24 páginas Abrir a página 13
  Encontrado em: https://www.mikipulley.co.jp/friction-locking-devices/mechanical/
