Mola para carrinho 24-125D

Especificações

Comparação de modelos da série 台車用スプリング

Compare as especificações de 2 modelos da mesma série.

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (24-125D).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 4.32〜3.24 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 12 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Este produto: Pré-tensão inicial 12.2 N

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Diâmetro do fio de 1,6 mm, diâmetro externo de 12 mm, diâmetro interno de 8,8 mm, tensão inicial de 12,2 N. Fabricada com 11 a 15 espiras. Gancho lateral com dupla espira.

Perguntas frequentes

Q. Para quais carrinhos o modelo 24-125D pode ser utilizado?

A. É uma mola de tração para eixo de 8 mm de diâmetro de carrinhos com alça dobrável. É utilizada no retorno da alça de carrinhos.

Q. Qual é o material do modelo 24-125D e como escolher a mola?

A. O material é SUS304-WPB. É fabricada na faixa de 11 a 15 espiras e, como o comprimento fechado, o comprimento livre e a constante elástica variam conforme o número de espiras, é possível selecionar o comprimento e a tensão pelo número de espiras.

Q. Quais são o diâmetro do fio, o diâmetro externo, o diâmetro interno e a tensão inicial do modelo 24-125D?

A. O diâmetro do fio é 1,6 mm, o diâmetro externo é 12 mm, o diâmetro interno é 8,8 mm e a tensão inicial é 12,2 N.

Q. Quais são a faixa da constante elástica e do deslocamento máximo do modelo 24-125D?

A. A constante elástica k é de 4,32 a 3,24 N/mm, e o deslocamento máximo (alongamento máximo) é de 11,5 a 15,4 mm.

Q. Qual é o método de fabricação e o formato do gancho do modelo 24-125D?

A. A fabricação é sob encomenda. O gancho lateral tem dupla espira.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

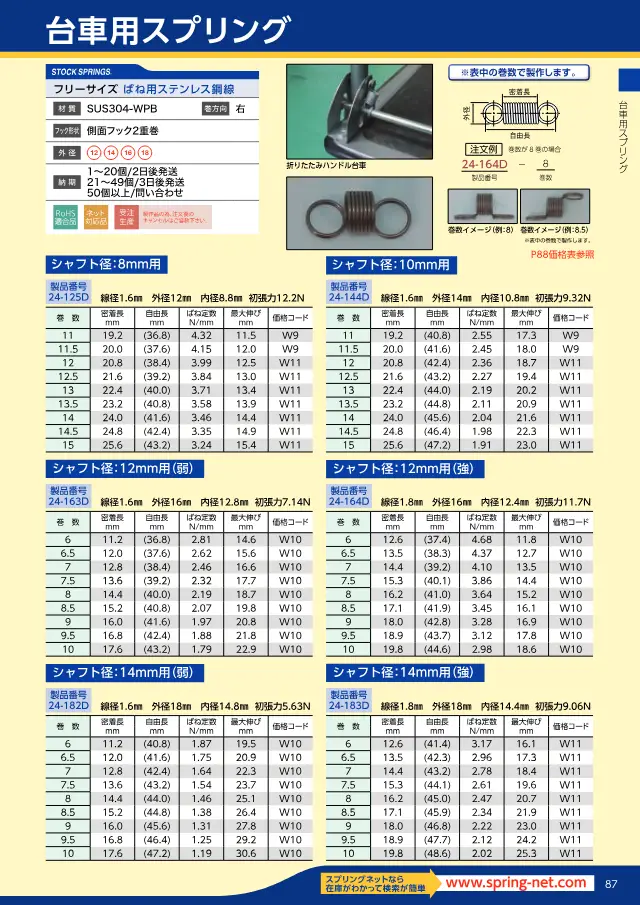

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 91
