POSI LOCK PSL-D ชนิดมาตรฐาน

PSL-D / มิกิ พูลลีย์ (เว็บไซต์ทางการ) / อยู่ในหน้า 18 ของเอกสาร

ชิ้นส่วนยึดแน่นที่ยึดเพลาและฮับด้วยแรงเสียดทาน เมื่อขันโบลต์ยึดฮับจะถูกตรึงกับเพลา ไม่จำเป็นต้องมีร่องลิ่ม ตารางแสดงแรงบิดที่อนุญาตและแรงดันตามแนวแกนแยกตามขนาด ตั้งแต่ PSL-D-6 ถึง PSL-D-50

ตรวจสอบล่าสุด: (วันที่ตรวจสอบเนื้อหากับเอกสารต้นทาง)

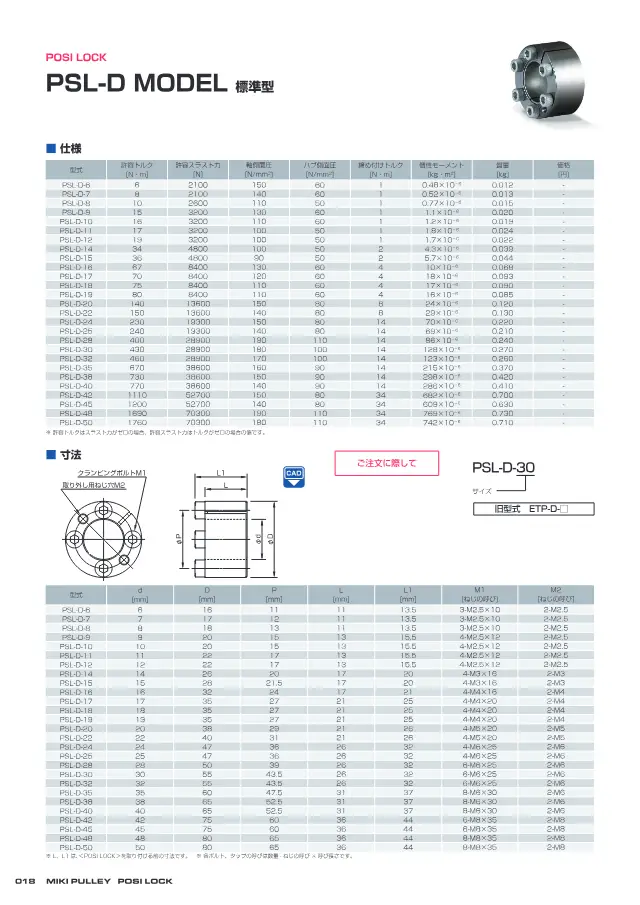

POSI LOCK PSL-D ชนิดมาตรฐาน ในหน้า 18 ของ "POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様" จาก มิกิ พูลลีย์
แหล่งที่มา: มิกิ พูลลีย์「POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様」หน้า 18
ภาพย่อของหน้าที่เกี่ยวข้องอ้างอิงจากเอกสาร ลิขสิทธิ์เป็นของ มิกิ พูลลีย์ขอให้ระงับการแสดงข้อมูล

ข้อมูลจำเพาะ

แรงบิด Mt ที่อนุญาต 6～1760 N・m
แรงดัน Pax ที่อนุญาต 2100～70300 N
แรงบิดขันสลักยึด Ma 1～34 N・m
ช่วงอุณหภูมิใช้งาน -40～150 ℃

วิธีเลือก ตัวยึดแบบแรงเสียดทาน

ประเด็นที่ควรตรวจสอบเมื่อเลือก พร้อมค่าของผลิตภัณฑ์นี้ (POSI LOCK PSL-D ชนิดมาตรฐาน)

  1. 1. เลือกช่วงเส้นผ่านศูนย์กลางเพลาที่เหมาะสม

    ชุดยึดแบบแรงเสียดทานมีขนาดกำหนดตามเส้นผ่านศูนย์กลางเพลา ผลิตภัณฑ์ที่ลงประกาศมีช่วง 19 ถึง 120 มม. เนื่องจากความคลาดเคลื่อนและความหยาบผิวของเพลามีผลต่อแรงเสียดทาน จึงควรตรวจสอบว่าความคลาดเคลื่อนของเพลาเป็นไปตามที่ผู้ผลิตกำหนดด้วย หากใช้เพลากลวง ควรพิจารณาว่าแรงดันผิวจะทำให้เพลาเสียรูปหรือไม่

  2. 2. เผื่อค่าแรงบิดที่อนุญาตให้เพียงพอ

    ผลิตภัณฑ์นี้: แรงบิด Mt ที่อนุญาต 6～1760 N・m

    แรงบิดสูงสุดที่ส่งผ่านได้ของผลิตภัณฑ์ที่ลงประกาศอยู่ที่ 6 ถึง 1760 N·m โดยคำนึงถึงแรงกระแทกขณะเริ่มเดินเครื่องและภาระที่เปลี่ยนแปลง ให้เลือกขนาดที่ค่าแรงบิดจริงคูณด้วยตัวประกอบการใช้งาน (Service Factor) ตามลักษณะของภาระ แล้วได้ค่าไม่เกินแรงบิดที่อนุญาต

  3. 3. ตรวจสอบภาระแรงรุนพร้อมกัน

    ผลิตภัณฑ์นี้: แรงดัน Pax ที่อนุญาต 2100～70300 N

    แรงในแนวแกนก็ถูกรับด้วยแรงเสียดทานเช่นกัน จึงควรตรวจสอบแรงรุนที่อนุญาต (ช่วงที่ลงประกาศ 2100 ถึง 70300 N) เมื่อมีแรงบิดและแรงรุนกระทำพร้อมกัน โดยทั่วไปจะประเมินจากผลรวมเชิงเวกเตอร์ของทั้งสองค่า จึงควรเทียบกับสูตรคำนวณของผู้ผลิต

  4. 4. พิจารณาความแข็งแรงจากเส้นผ่านศูนย์กลางภายนอกฮับและแรงดันผิว

    เส้นผ่านศูนย์กลางภายนอกของชุดยึดคือเส้นผ่านศูนย์กลางรูฮับ ฮับจะรับแรงดันผิวจากวงนอก จึงคำนวณเส้นผ่านศูนย์กลางภายนอกต่ำสุดของฮับจากแรงดันผิวของฮับและจุดคราก (Yield Point) ของวัสดุฮับ หากต้องการลดเส้นผ่านศูนย์กลางภายนอก ให้เลือกรุ่นที่มีตารางเลือกขนาดฮับภายนอกต่ำสุด

  5. 5. ความยาวรวมและความกว้างฮับ

    ตรวจสอบว่าความยาวรวมของชุดยึดในแนวแกนพอดีกับความกว้างของฮับ และมีพื้นที่เพียงพอสำหรับหัวสกรูและเครื่องมือขัน หากความกว้างฮับไม่พอ พื้นที่สัมผัสจะลดลงและไม่ได้ความสามารถในการส่งผ่านตามที่กำหนด

  6. 6. การควบคุมแรงขันและสภาพแวดล้อมการใช้งาน

    ผลิตภัณฑ์นี้: แรงบิดขันสลักยึด Ma 1～34 N・m

    สกรูขันยึดต้องขันให้เท่ากันตามแรงบิดที่กำหนด (ช่วงที่ลงประกาศ 1 ถึง 34 N·m) หากขันไม่พอจะทำให้เกิดการลื่นไถล ช่วงอุณหภูมิใช้งานของผลิตภัณฑ์ที่ลงประกาศอยู่ที่ -40 ถึง 150 °C ในสภาพแวดล้อมที่มีความชื้น ควรเลือกข้อกำหนดที่ป้องกันสนิม เช่น การชุบนิกเกิลแบบไร้กระแสไฟฟ้า

คำแนะนำนี้จัดทำโดย AI จากเอกสารและรายการสเปกของผลิตภัณฑ์ที่แสดง

ตัวยึดแบบแรงเสียดทาน คืออะไร และดูผลิตภัณฑ์ทั้งหมด

รายละเอียดผลิตภัณฑ์

โครงสร้างที่เมื่อขันโบลต์แบบคลาม์ป วงนอกและวงในจะบีบรัดเพลาและฮับ ไม่มีกลไกจัดศูนย์กลาง หากต้องการความร่วมแกน (ความเยื้องศูนย์) ต้องจัดให้มีเพิ่มเติมต่างหาก มีการกำหนดความหยาบผิวและค่าความคลาดเคลื่อนในการติดตั้ง และมีรูเกลียวสำหรับถอดออกด้วย

คุณสมบัติเด่น

  • ยึดแน่นได้โดยไม่ต้องมีร่องลิ่ม
  • รองรับขนาด 6 ถึง 50
  • มีรูเกลียวสำหรับถอดออก
  • อุณหภูมิบรรยากาศใช้งาน -40～150℃

การใช้งาน

  • การยึดเพลาส่งกำลังกับฮับ
  • การติดตั้งพูลเลย์ สเปรอคเก็ต และคัปปลิง

คำถามที่พบบ่อย

Q. POSI LOCK PSL-D ชนิดมาตรฐาน สามารถติดตั้งกับเพลาที่ไม่มีร่องลิ่มได้หรือไม่
A. ได้ เป็นชิ้นส่วนยึดแน่นที่ใช้งานได้โดยไม่ต้องมีร่องลิ่ม เมื่อขันโบลต์ฮับจะถูกตรึงกับเพลา
Q. ช่วงอุณหภูมิใช้งานและช่วงแรงบิดที่อนุญาตของ PSL-D ชนิดมาตรฐานเป็นเท่าใด
A. อุณหภูมิบรรยากาศใช้งานคือ -40～150℃ แรงบิดที่อนุญาต Mt คือ 6～1760 N・m และแรงดันตามแนวแกนที่อนุญาต Pax คือ 2100～70300 N ค่าตามขนาดแสดงอยู่ในตารางของ PSL-D-6 ถึง PSL-D-50
Q. ต้องมีมาตรการเพิ่มเติมเพื่อรักษาความร่วมแกนของ PSL-D ชนิดมาตรฐานหรือไม่
A. จำเป็นต้องมี เนื่องจากไม่มีกลไกจัดศูนย์กลาง จึงต้องจัดให้มีการจัดศูนย์กลางแยกต่างหากหากต้องการความร่วมแกน
Q. แรงบิดขันโบลต์ยึดของ PSL-D ชนิดมาตรฐานอยู่ที่เท่าใด
A. แรงบิดขันโบลต์ยึด Ma อยู่ที่ 1～34 N・m
Q. PSL-D ชนิดมาตรฐานใช้ติดตั้งพูลเลย์หรือคัปปลิงได้หรือไม่
A. ใช้ได้ ระบุการใช้งานไว้สำหรับการยึดเพลาส่งกำลังกับฮับ และการติดตั้งพูลเลย์ สเปรอคเก็ต และคัปปลิง นอกจากนี้ยังมีรูเกลียวสำหรับถอดออก
