Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn)

PSL-K / Miki Pulley (Trang web chính thức) / Có trong trang 2 của tài liệu

Khớp ma sát kết nối trục và moay-ơ bằng lực ma sát. Truyền mô-men xoắn lớn và định vị dễ dàng, chính xác. Thông số tiêu chuẩn.

Xác minh lần cuối: (ngày xác minh nội dung với tài liệu nguồn)

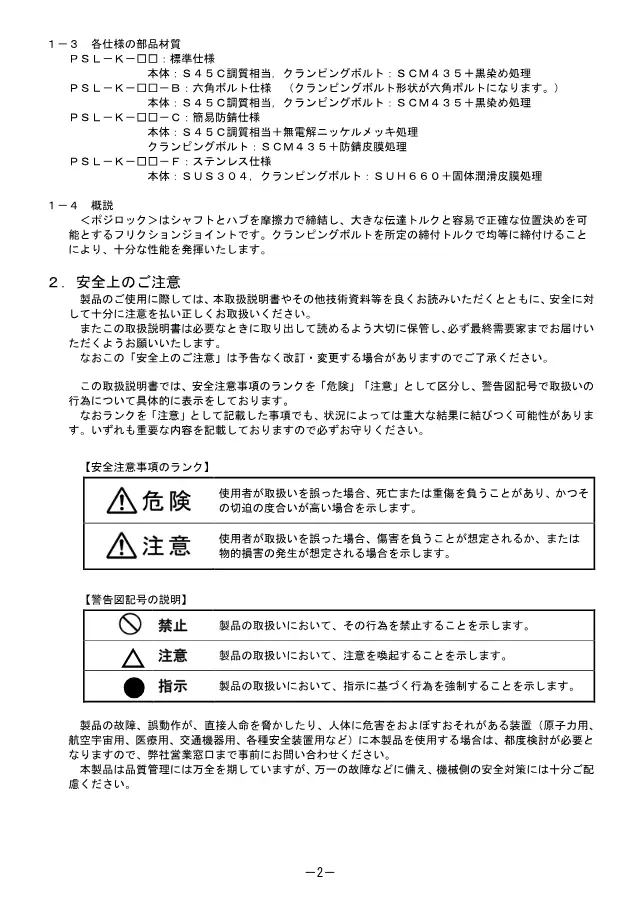

Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn) trên trang 2 của tài liệu "ポジロック PSL-K 取扱説明書" (Miki Pulley)
Nguồn: Miki Pulley「ポジロック PSL-K 取扱説明書」trang 2
Hình ảnh thu nhỏ của trang liên quan được trích từ tài liệu. Bản quyền thuộc về Miki Pulley.Yêu cầu gỡ bỏ

Thông số kỹ thuật

Vật liệu thân Tương đương S45C đã tôi và ram
Vật liệu bu lông kẹp SCM435 + xử lý nhuộm đen
Đường kính danh nghĩa bulông M4〜M5
Mô men siết bulông 2〜8 N・m
Lỗ ren tháo lắp 2-M4〜2-M5

Cách chọn Khớp ma sát

Các điểm cần kiểm tra khi lựa chọn, kèm giá trị của sản phẩm này (Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn)).

  1. 1. Phù hợp đường kính trục và lỗ moay-ơ

    Đường kính trục áp dụng d là đường kính ngoài của trục được lắp; đường kính ngoài D là kích thước vừa với lỗ moay-ơ. Liên kết ma sát phụ thuộc vào việc kiểm soát khe hở lắp ghép, vì vậy cần xác nhận khả năng gia công trục và lỗ moay-ơ theo dung sai và độ nhám bề mặt do nhà sản xuất quy định.

  2. 2. Dành dư địa cho mô men truyền tải cho phép

    Nếu vượt quá mô men truyền tải cho phép T, bề mặt tiếp xúc sẽ trượt, gây lệch vị trí và mài mòn. Cần chọn theo giá trị mô men đỉnh khi khởi động hoặc khi chịu tải va đập nhân với hệ số sử dụng, không chỉ dựa vào mô men định mức của động cơ.

  3. 3. Kiểm tra tác dụng đồng thời với lực đẩy

    Với ứng dụng chịu tải dọc trục, cần kiểm tra lực đẩy cho phép. Khi mô men và lực đẩy tác dụng đồng thời, chúng chia sẻ lực ma sát nên không phải lúc nào cũng có thể dùng riêng rẽ từng giá trị cho phép. Cần xác nhận cách xử lý tải tổ hợp theo hướng dẫn của nhà sản xuất.

  4. 4. Xem xét độ bền moay-ơ theo áp suất mặt bên

    Khi siết, áp suất được tác dụng lên mặt trong moay-ơ làm moay-ơ bị nở ra. Từ áp suất mặt bên của moay-ơ và giới hạn chảy của vật liệu moay-ơ, tính đường kính ngoài và chiều dày cần thiết của moay-ơ. Với moay-ơ thành mỏng hoặc vật liệu có độ bền thấp như nhôm, cần kiểm tra không có hư hỏng hay biến dạng. Phía trục cũng được kiểm tra tương tự theo áp suất mặt bên của trục.

  5. 5. Xem mối quan hệ giữa chiều dài toàn bộ và bề rộng moay-ơ

    Chiều dài toàn bộ L là chiều dài liên kết theo phương trục. Nếu bề rộng moay-ơ ngắn hơn giá trị này, bề mặt tiếp xúc không đủ và không đạt hiệu suất. Cùng với không gian lắp đặt, cần kiểm tra bề rộng moay-ơ có đáp ứng chiều dài toàn bộ hay không và có đủ không gian thao tác cho đầu bu-lông và dụng cụ hay không.

  6. 6. Siết đều theo mô men siết quy định

    Hiệu suất truyền tải phụ thuộc lực siết của bu-lông kẹp, vì vậy cần kiểm soát mô men siết (1 đến 142 N·m đối với các sản phẩm được liệt kê) bằng cờ lê lực và siết đều theo thứ tự đối角, chia thành nhiều lần. Cũng cần xác định trước kích thước dụng cụ cần thiết và cách sử dụng lỗ ren tháo.

Hướng dẫn này do AI soạn dựa trên tài liệu và các mục thông số của các sản phẩm được đăng tải.

Giới thiệu về Khớp ma sát và danh sách sản phẩm

Mô tả

Gồm 3 chi tiết: ống ngoài, ống trong và bu-lông siết. Siết đều bu-lông siết theo mô-men siết quy định để kết nối. Trượt tại mối nối hoặc vượt quá mô-men truyền quy định có thể gây hỏng hóc, cần lưu ý.

Đặc điểm

  • Mô-men truyền lớn
  • Định vị dễ dàng và chính xác
  • Tháo lắp dễ dàng nhờ lỗ ren tháo
  • Có thể tái sử dụng

Ứng dụng

  • Kết nối trục và moay-ơ
  • Bộ phận truyền động cần định vị

Câu hỏi thường gặp

Q. Vật liệu thân và vật liệu bu-lông siết của Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn) là gì?
A. Vật liệu thân tương đương S45C tôi revenu, bu-lông siết là SCM435 xử lý nhuộm đen.
Q. Đường kính danh nghĩa bu-lông và phạm vi mô-men siết khi kết nối Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn) là bao nhiêu?
A. Đường kính danh nghĩa bu-lông là M4 đến M5, mô-men siết bu-lông là 2 đến 8 N·m.
Q. Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn) phù hợp với ứng dụng nào? Có thể tái sử dụng không?
A. Được dùng để kết nối trục và moay-ơ, bộ phận truyền động cần định vị. Có mô-men truyền lớn, định vị dễ dàng và chính xác, và có thể tái sử dụng.
Q. Cần làm gì khi tháo Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn)?
A. Có thể tháo dễ dàng bằng lỗ ren tháo (2-M4 đến 2-M5).
Q. Cần lưu ý điều gì khi kết nối Khớp ma sát POSILOCK PSL-K (thông số tiêu chuẩn)?
A. Trượt tại mối nối hoặc vượt quá mô-men truyền quy định có thể gây hỏng hóc, cần lưu ý. Siết đều bu-lông siết theo mô-men siết quy định.
