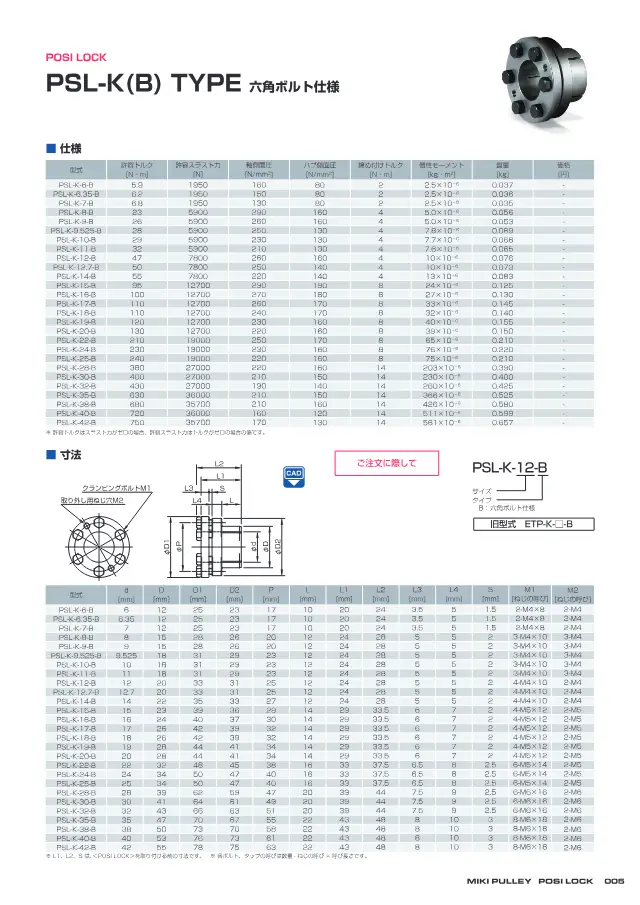

Vòng khóa Posilock PSL-K(B) loại bulông lục giác

Thông số kỹ thuật

So sánh mã sản phẩm dòng ポジロック PSL-K

So sánh 4 mã sản phẩm cùng dòng theo thông số kỹ thuật.

Cách chọn Khớp nối trục

Các điểm cần kiểm tra khi lựa chọn, kèm giá trị của sản phẩm này (PSL-K(B)).

1. 1. Dành dư địa cho mômen danh định liên tục

   Chọn kích cỡ sao cho mômen tải truyền khi vận hành liên tục nhỏ hơn hoặc bằng mômen danh định liên tục. Đối chiếu bằng mômen định mức của động cơ nhân với hệ số phù hợp với tần suất khởi động/dừng và mức biến đổi tải. Mômen danh định liên tục của sản phẩm trong danh mục là 0,5 đến 150 N·m.

2. 2. Kiểm tra đỉnh mômen khi khởi động bằng mômen cho phép tối đa

   Sản phẩm này: Mô-men xoắn cho phép tối đa 750 N・m

   Khi servo tăng/giảm tốc đột ngột, khởi động hoặc dừng khẩn cấp, mômen tức thời có thể rất lớn. Cần xác nhận các giá trị đỉnh này không vượt quá mômen cho phép tối đa. Với phần tử kẹp côn, giá trị này là mức tham khảo của mômen mà mối kẹp có thể giữ được.

3. 3. Đối chiếu đường kính trục và đường kính lỗ có thể gia công thêm

   Kiểm tra đường kính trục dẫn và trục bị dẫn có nằm trong phạm vi đường kính trục áp dụng hay không. Nếu gia công thêm cho sản phẩm có lỗ mồi, cần bảo đảm không vượt quá đường kính lỗ tối đa d. Trường hợp hai trục có đường kính khác nhau, kiểm tra xem cả hai moay-ơ có lỗ tương ứng hay không.

4. 4. Không vượt quá tốc độ quay tối đa

   Xác nhận tốc độ quay tối đa sử dụng không vượt quá tốc độ quay tối đa của khớp. Đường kính ngoài càng lớn thì càng chịu ảnh hưởng của lực ly tâm, và tốc độ cho phép thường thấp hơn. Sản phẩm trong danh mục có tốc độ từ 3600 đến 18000 min⁻¹.

5. 5. Kiểm tra dung sai lắp đặt

   Độ lệch song song giữa hai trục do độ chính xác lắp ráp gây ra phải nằm trong độ lệch tâm cho phép tối đa (sản phẩm trong danh mục 0,1 đến 0,4 mm). Độ lệch góc cần đối chiếu với góc lệch cho phép tối đa (0,5 đến 1°). Nếu vượt quá dung sai, đệm đàn hồi có thể mòn sớm và ổ trục chịu tải lớn hơn.

6. 6. Chọn vật liệu moay-ơ và quán tính theo độ đáp ứng

   Moay-ơ hợp kim nhôm nhẹ, quán tính thấp, ít ảnh hưởng đến độ đáp ứng của động cơ servo và động cơ bước. Moay-ơ gang có quán tính lớn, giúp quay ổn định hơn, còn sản phẩm mạ niken có khả năng chống gỉ. Trong môi trường cần chống ăn mòn, cũng cần kiểm tra có xử lý bề mặt hay không.

Hướng dẫn này do AI soạn dựa trên tài liệu và các mục thông số của các sản phẩm được đăng tải.

Giới thiệu về Khớp nối trục và danh sách sản phẩm

Mô tả

Cùng phương thức siết chặt với PSL-K loại tiêu chuẩn, sử dụng bulông lục giác làm bulông siết kẹp.

Câu hỏi thường gặp

Q. Đường kính trục áp dụng và mô-men xoắn cho phép tối đa của PSL-K(B) là bao nhiêu?

A. Đường kính trục áp dụng là φ6～42 mm, mô-men xoắn cho phép tối đa là 750 N·m.

Q. PSL-K(B) có cần gia công rãnh then không?

A. Không cần gia công rãnh then.

Q. Lực đẩy dọc trục cho phép tối đa và nhiệt độ môi trường sử dụng của PSL-K(B) là bao nhiêu?

A. Lực đẩy dọc trục cho phép tối đa là 36000 N, nhiệt độ môi trường sử dụng là -40～150 ℃.

Q. PSL-K(B) thuộc loại sản phẩm có phương thức siết chặt như thế nào?

A. Đây là loại có phương thức siết chặt giống PSL-K loại tiêu chuẩn, sử dụng bulông lục giác làm bulông siết kẹp. Sản phẩm được dùng để siết chặt trục và moay-ơ.

Do AI soạn dựa trên nội dung của tài liệu nguồn.

Tài liệu nguồn

• Catalog POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様 24 trang Mở trang 5
  Tìm thấy tại: https://www.mikipulley.co.jp/friction-locking-devices/mechanical/
