牵引驱动单元（紧凑型）

トラクションドライブユニット / JTEKT株式会社 (官方网站) / 刊载于资料第2页

优先考虑紧凑设计而非无背隙结构，在行星滚柱内采用衬套的减速机。

刊载信息确认日期: (根据来源资料确认内容的日期)

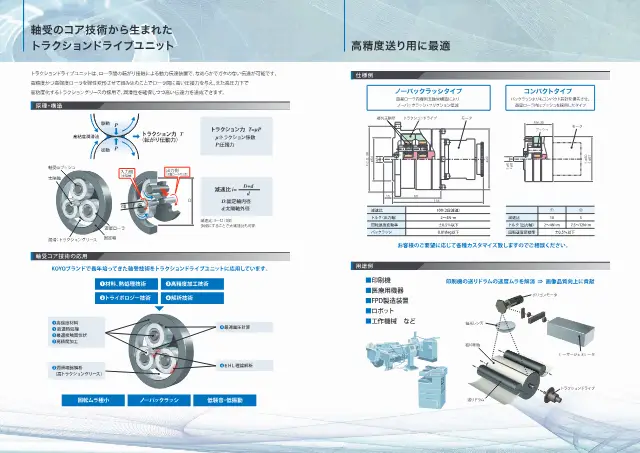

JTEKT株式会社《トラクションドライブユニット 高精度送り用減速機》第2页（刊载牵引驱动单元（紧凑型））
出处: JTEKT株式会社「トラクションドライブユニット 高精度送り用減速機」第2页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

减速比 10
扭矩(输出轴) 2～4 N・m
回转速度变动率 ±0.5％以下
减速比（②） 5
扭矩(输出轴)(②) 7.5～12 N・m

トラクションドライブユニット 型号比较

可按规格比较同系列的2个型号。

型号 减速比 扭矩(输出轴) 回转速度变动率
トラクションドライブユニット（コンパクトタイプ） 本产品 10 2～4 N・m ±0.5％以下
トラクションドライブユニット（ノーバックラッシタイプ） 100（两级减速） 2～4 N・m ±0.5％以下

产品说明

行星滚柱内采用衬套的紧凑型产品。提供减速比10和5两种机型。与无背隙型相同，通过滚柱接触实现平稳的动力传递为其特点。

特点

  • 紧凑设计
  • 行星滚柱内采用衬套

用途

  • 印刷机
  • 医疗设备
  • FPD制造装置
  • 机器人
  • 机床

常见问题

Q. 牵引驱动单元（紧凑型）的减速比和扭矩范围是多少？
A. 有减速比10和减速比5两种机型。输出轴扭矩方面，减速比10为2～4 N・m，减速比5为7.5～12 N・m。
Q. 牵引驱动单元（紧凑型）是什么样的单元？
A. 是一种优先考虑紧凑设计而非无背隙结构、在行星滚柱内采用衬套的减速机。与无背隙型相同，通过滚柱接触实现平稳的动力传递为其特点。
Q. 牵引驱动单元（紧凑型）的转速波动率是多少？
A. 转速波动率为±0.5%以下。
Q. 牵引驱动单元（紧凑型）用于哪些用途？
A. 用于印刷机、医疗设备、FPD制造装置、机器人、机床等领域。

由 AI 根据来源资料中的内容编写。
