角接触球轴承

単列・組合せアンギュラ玉軸受 / JTEKT株式会社 (官方网站) / 刊载于资料第62页

通过接触角承受单向或双向轴向载荷的角接触球轴承。提供单列及背对背(DB)、面对面(DF)组合形式,掲载内径约100～300mm的尺寸。

刊载信息确认日期: (根据来源资料确认内容的日期)

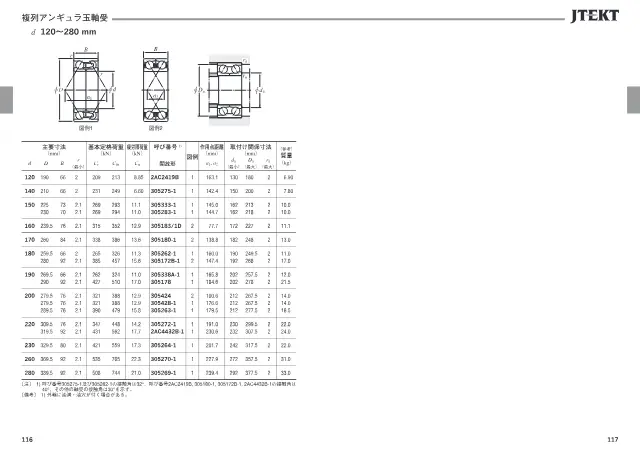

JTEKT株式会社《JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）》第62页（刊载角接触球轴承）
出处: JTEKT株式会社「JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）」第62页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

接触角α 15·30·40 °
允许倾斜角 0.0006 rad
内径d 100～300 mm

単列・組合せアンギュラ玉軸受 型号比较

可按规格比较同系列的2个型号。

型号 内径d
アンギュラ玉軸受 本产品 100～300 mm
単列・組合せアンギュラ玉軸受 310～670 mm

角接触球轴承的选型要点

选型时需要确认的要点及本产品（角接触球轴承）的数值。

  1. 1. 通过接触角确定轴向载荷能力

    本产品: 接触角α 15·30·40 °

    接触角越大,承受轴向载荷的能力和轴向刚度越高;接触角越小,越适合高速旋转。所列产品的接触角为15°至60°,其中15°、30°、40°最为常见。滚珠丝杠支承通常采用较大的接触角。应根据载荷比例和转速进行选择。

  2. 2. 选择适合载荷方向的组合形式

    DB形式抗力矩载荷能力强,易于提高轴的刚度;DF形式较易容许安装误差引起的倾斜。DT形式通过多列分担单方向较大的轴向载荷。若两个方向均存在轴向载荷,则需要采用DB或DF形式,或双列型。

  3. 3. 匹配轴和外壳的主要尺寸

    本产品: 内径d 100～300 mm

    内径应与轴径匹配,外径应与外壳孔径匹配。所列产品内径为30至670mm,外径为55至900mm。宽度应包括组合后的总宽度,并确认其能否容纳于轴向空间内。

  4. 4. 通过基本额定动载荷确认寿命

    基本额定动载荷Cr是额定寿命计算的基准值,所列产品为18.9至191kN。应根据径向和轴向载荷计算动当量载荷,并确认是否满足所需寿命。若存在冲击或停机时的大载荷,还应确认基本额定静载荷。

  5. 5. 各润滑方式下的允许转速

    允许转速因润滑脂润滑和油润滑而异,油润滑的设定值更高。组合或预压增大时发热增加,实际使用转速会降低,因此应结合润滑方式确认使用转速是否有足够余量。

  6. 6. 按用途选择精度等级和保持架

    一般工业机械采用JIS 0级,机床主轴等对旋转精度有要求的部位则选择5级、4级等高精度产品。保持架有钢板、树脂、黄铜(实体加工)等类型,应根据高速性能、耐热性和润滑条件确认材质。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解角接触球轴承及查看产品列表

产品说明

接触角可选15度、30度或40度。接触角越大,轴向承载能力越高;接触角越小,越适用于高速旋转。单列轴承的允许倾斜角较小,组合及多列轴承不允许倾斜。另外还列有内部游隙和保持架形式。

特点

  • 单列轴承可承受单向轴向载荷
  • 组合(DB·DF)及多列轴承可承受双向轴向载荷
  • 接触角可从15度、30度、40度中选择
  • 标准配备冲压实体保持架

用途

  • 机床主轴
  • 泵·压缩机
  • 通用工业机械

常见问题

Q. 角接触球轴承的接触角可以从几度中选择?
A. 接触角可从15度、30度或40度中选择。接触角越大,轴向承载能力越高;接触角越小,越适用于高速旋转。
Q. 单列与组合·多列角接触球轴承能承受哪个方向的轴向载荷?
A. 单列轴承可承受单向轴向载荷。组合(DB·DF)及多列轴承可承受双向轴向载荷。
Q. 单列角接触球轴承与组合角接触球轴承在倾斜角允许值上有何不同?
A. 单列轴承的允许倾斜角较小,组合及多列轴承不允许倾斜。单列轴承的允许倾斜角为0.0006 rad。
Q. 角接触球轴承的适用尺寸范围和主要用途是什么?
A. 内径d掲载约100～300mm的尺寸。主要用途为机床主轴、泵·压缩机及通用工业机械。

由 AI 根据来源资料中的内容编写。
