油封 全橡胶密封件(MS型)

MS形 / JTEKT株式会社 (官方网站) / 刊载于资料第61页

适用轴径35～2538mm的丁腈橡胶全橡胶型油封。呼用编号由型式符号和尺寸构成。

刊载信息确认日期: (根据来源资料确认内容的日期)

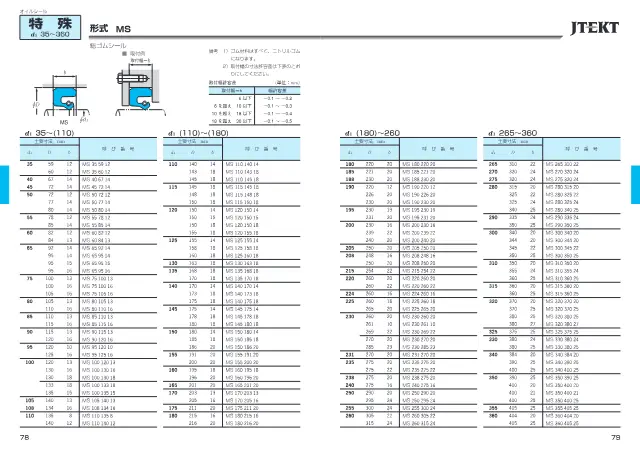

JTEKT株式会社《オイルシール ＆ Oリング》第61页（刊载油封 全橡胶密封件(MS型)）
出处: JTEKT株式会社「オイルシール ＆ Oリング」第61页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

轴径d 35～3530 mm
唇形密封材质 丁腈橡胶
安装宽度公差 －0.1～－0.2 mm

油封的选型要点

选型时需要确认的要点及本产品（油封 全橡胶密封件(MS型)）的数值。

  1. 1. 轴径与壳体孔径相匹配

    本产品: 轴径d 35～3530 mm

    轴径d和外径D应依据配合轴和壳体孔的公称尺寸选择。所列产品轴径范围为6～3530mm，部分标准型按轴径h8、壳体孔H7/H8设计。配合公差偏离时会导致泄漏或脱出。

  2. 2. 确认安装空间可容纳的宽度

    宽度b需确认能否容纳在轴向安装空间内。所列产品宽度为5～30mm。大型产品的截面宽度、沟槽宽度及垫片有无也属于尺寸条件，需与壳体侧沟槽尺寸一并核对。

  3. 3. 选择适合流体和温度的唇口材料

    本产品: 唇形密封材质 丁腈橡胶

    唇口材料决定耐油性和耐热性。丁腈橡胶为矿物油用通用材料，丙烯酸酯橡胶和氟橡胶适用于高温侧，硅橡胶易于覆盖从低温到高温的范围。耐化学品或高温场合可选用PTFE唇口，食品机械可选用符合食品卫生法的材料。

  4. 4. 使用温度范围留有余量

    需确认连续使用温度范围是否包含运转时的油温。启动时等临时温升可按短期最高温度判断（所列产品示例为120℃），但常用温度接近上限时，橡胶会加速硬化，唇口磨损也会加快。

  5. 5. 确认轴的圆周速度在上限内

    圆周速度是由轴径和转速求得的唇口滑动速度。所列产品的最高圆周速度为5～20m/s，超过时摩擦热会使唇口劣化。即使转速相同，轴径越大圆周速度越高，大直径轴尤需确认。

  6. 6. 确认密封压力上限

    一般油封以低压使用为前提。所列产品的最高使用压力为0.03～15MPa，因型式差异很大，在有内压的场合应选用耐压型。压力作用时唇口会被强力压向轴面，容易发热。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解油封及查看产品列表

产品说明

提供轴径35mm、直至2915～3530mm等宽范围尺寸的橡胶油封。橡胶材料均为丁腈橡胶，安装宽度的尺寸公差根据宽度规定，例如宽度6mm以下为－0.1～－0.2mm等。

特点

  • 橡胶材料为丁腈橡胶
  • 轴径35～3530mm的宽尺寸范围

用途

  • 一般工业机械的旋转轴密封

常见问题

Q. 油封 全橡胶密封件(MS型)的适用轴径范围及可使用的尺寸是多少？
A. 适用轴径35～3530mm。提供从轴径35mm到2915～3530mm等广泛的尺寸规格。
Q. MS型全橡胶密封件的橡胶材料是什么？
A. 橡胶材料均为丁腈橡胶。唇部材质也为丁腈橡胶。
Q. MS型的安装宽度尺寸公差如何确定？
A. 安装宽度的尺寸公差根据宽度规定。宽度6mm以下时为－0.1～－0.2mm等。
Q. MS型全橡胶密封件适用于一般工业机械的哪些用途？
A. 适用于一般工业机械的旋转轴密封。
Q. MS型的呼用编号如何构成？
A. 呼用编号由型式符号和尺寸构成。

由 AI 根据来源资料中的内容编写。
