径向轴封 HMS5及HMSA10

HMS5 / HMSA10 / SKF (官方网站) / 刊载于资料第2页

外周胶制公制径向轴封。采用弹簧加压密封唇与外周胎圈结构，适用于多种工业用途的油及润滑脂密封。HMSA10配有辅助唇。

刊载信息确认日期: (根据来源资料确认内容的日期)

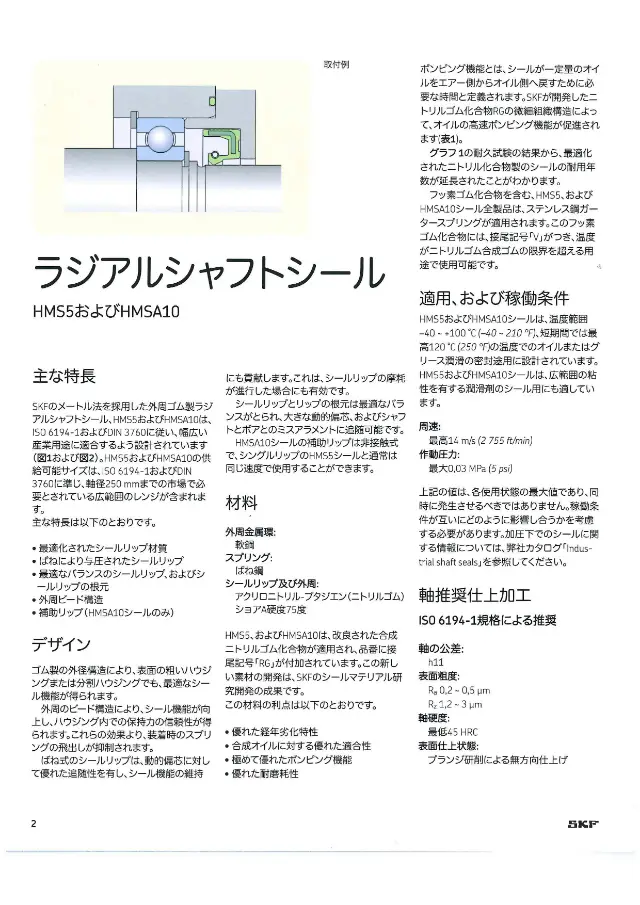

SKF《ラジアルシャフトシール HMS5およびHMSA10》第2页（刊载径向轴封 HMS5及HMSA10）
出处: SKF「ラジアルシャフトシール HMS5およびHMSA10」第2页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

轴径d 250以下 mm
最高圆周速度 最高14 m/s
最高使用压力 最大0.03 MPa
使用温度范围 -40～+100 °C
短期最高温度 120 °C
外周金属环材质 软钢
唇形密封材质 丙烯腈-丁二烯橡胶（丁腈橡胶）邵氏A硬度75
推荐轴硬度 最低45 HRC

油封的选型要点

选型时需要确认的要点及本产品（径向轴封 HMS5及HMSA10）的数值。

  1. 1. 轴径与壳体孔径相匹配

    本产品: 轴径d 250以下 mm

    轴径d和外径D应依据配合轴和壳体孔的公称尺寸选择。所列产品轴径范围为6～3530mm，部分标准型按轴径h8、壳体孔H7/H8设计。配合公差偏离时会导致泄漏或脱出。

  2. 2. 确认安装空间可容纳的宽度

    宽度b需确认能否容纳在轴向安装空间内。所列产品宽度为5～30mm。大型产品的截面宽度、沟槽宽度及垫片有无也属于尺寸条件，需与壳体侧沟槽尺寸一并核对。

  3. 3. 选择适合流体和温度的唇口材料

    本产品: 唇形密封材质 丙烯腈-丁二烯橡胶（丁腈橡胶）邵氏A硬度75

    唇口材料决定耐油性和耐热性。丁腈橡胶为矿物油用通用材料，丙烯酸酯橡胶和氟橡胶适用于高温侧，硅橡胶易于覆盖从低温到高温的范围。耐化学品或高温场合可选用PTFE唇口，食品机械可选用符合食品卫生法的材料。

  4. 4. 使用温度范围留有余量

    本产品: 使用温度范围 -40～+100 °C

    需确认连续使用温度范围是否包含运转时的油温。启动时等临时温升可按短期最高温度判断（所列产品示例为120℃），但常用温度接近上限时，橡胶会加速硬化，唇口磨损也会加快。

  5. 5. 确认轴的圆周速度在上限内

    本产品: 最高圆周速度 最高14 m/s

    圆周速度是由轴径和转速求得的唇口滑动速度。所列产品的最高圆周速度为5～20m/s，超过时摩擦热会使唇口劣化。即使转速相同，轴径越大圆周速度越高，大直径轴尤需确认。

  6. 6. 确认密封压力上限

    本产品: 最高使用压力 最大0.03 MPa

    一般油封以低压使用为前提。所列产品的最高使用压力为0.03～15MPa，因型式差异很大，在有内压的场合应选用耐压型。压力作用时唇口会被强力压向轴面，容易发热。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解油封及查看产品列表

产品说明

按照ISO 6194-1及DIN 3760设计的系列产品。密封唇为弹簧式，对动态偏心的追随性高，唇口磨损后仍可保持密封性能。丁腈橡胶(RG)在老化性能、合成油相容性、泵送性及耐磨性方面表现优异。氟橡胶(V)规格适用于高温范围。HMSA10通过辅助唇保护主唇。

特点

  • 弹簧加压密封唇
  • 外周胎圈结构提高保持力
  • HMSA10配有辅助唇
  • 改良型合成丁腈橡胶(RG)
  • 提供氟橡胶(V)规格
  • 不锈钢环形弹簧(氟橡胶产品)

用途

  • 工业机械旋转轴密封
  • 油及润滑脂润滑部位的密封

常见问题

Q. HMS5及HMSA10可使用的轴径、周速及压力条件是什么？
A. 轴径d为250以下 mm，最高周速为14 m/s，最高使用压力为0.03 MPa。
Q. HMS5及HMSA10的使用温度范围及短期最高温度是多少？
A. 使用温度范围为-40～+100 °C，短期最高温度为120 °C。
Q. HMS5及HMSA10的材质及推荐轴硬度是多少？
A. 外周金属环材质为软钢，唇材质为丙烯腈丁二烯橡胶(丁腈橡胶)，邵氏A硬度75。推荐轴硬度最低为45 HRC。
Q. HMSA10的辅助唇起什么作用？
A. 辅助唇用于保护主唇。
Q. HMS5及HMSA10符合哪些标准？高温场合应选择哪种规格？
A. 设计符合ISO 6194-1及DIN 3760。适用于高温范围的规格为氟橡胶(V)规格。

由 AI 根据来源资料中的内容编写。
