调心座圈式双向推力球轴承

54000系・U系座金付き / SKF (官方网站) / 刊载于资料第27页

内径25～80mm的调心座圈式双向推力球轴承，带垫圈，可实现调心。

刊载信息确认日期: (根据来源资料确认内容的日期)

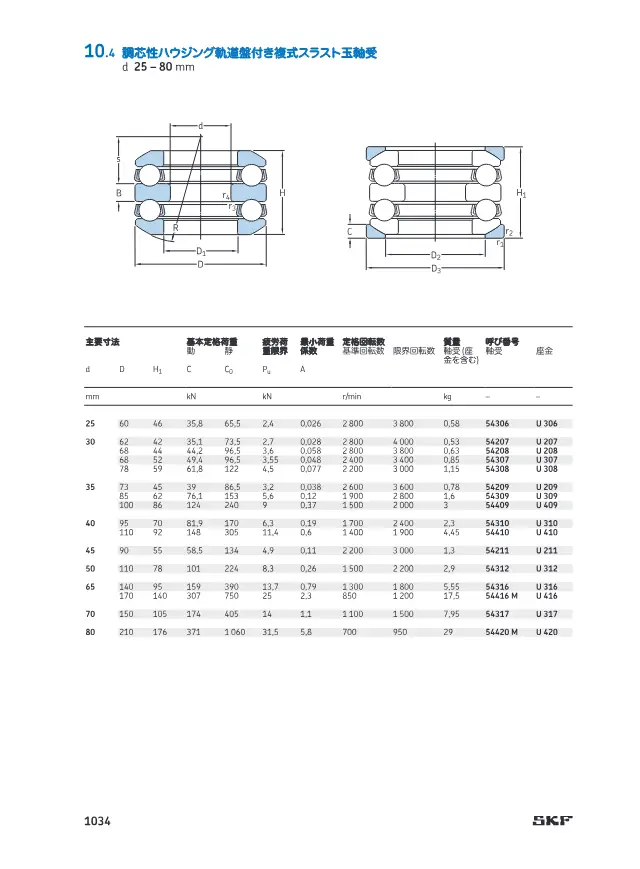

SKF《10 スラスト玉軸受》第27页（刊载调心座圈式双向推力球轴承）
出处: SKF「10 スラスト玉軸受」第27页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

内径d 25〜80 mm
外径D 45〜210 mm

推力球轴承的选型要点

选型时需要确认的要点及本产品（调心座圈式双向推力球轴承）的数值。

  1. 1. 根据载荷方向选择单式或复式

    单式仅承受单向轴向载荷，可使轴向一个方向固定。若载荷方向会反转，则选择复式。安装面存在倾斜或轴存在挠曲时，选择带调心座圈(垫圈)的型式，可抑制偏载。

  2. 2. 匹配轴径与安装尺寸

    本产品: 内径d 25〜80 mm

    内径d按轴径选择，外径D按壳体孔选择。高度T决定轴向安装空间，需与内径、外径一并确认。本目录产品的内径为3〜280mm，外径为8〜380mm。

  3. 3. 用动额定载荷校核寿命

    基本动额定载荷Ca是寿命计算的基准轴向载荷。根据使用载荷和转速计算，确认是否满足所需寿命。本目录产品为0.806〜624kN。

  4. 4. 静止或冲击载荷看静额定载荷

    低速旋转或停机状态下承受较大载荷或冲击载荷时，需确认相对于基本静额定载荷C0a是否有足够余量，以防止滚道产生永久变形。本目录产品为0.72〜2600kN。

  5. 5. 转速同时参考基准值和极限值

    推力球轴承在高速下钢球会因离心力和陀螺力矩而容易打滑，不适用于高速场合。应将使用转速与基于热性能的基准转速和机械上限的极限转速进行对比。

  6. 6. 确认使用温度与保持架材质

    内径300mm以下的座圈和钢球，其允许运转温度通常以125°C为参考。保持架有钢板、黄铜、树脂等材质，树脂制品的耐高温范围有限，应根据温度和润滑条件确认材质。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解推力球轴承及查看产品列表

产品说明

呼称编号54306～54420M、U306～U420等产品系列。记载主要尺寸、基本额定载荷、极限转速及含垫圈的质量。

特点

  • 带调心座圈

常见问题

Q. 调心座圈式双向推力球轴承是否可以调心？
A. 是的，带垫圈，可实现调心。
Q. 调心座圈式双向推力球轴承的内径和外径范围是多少？
A. 内径d为25～80 mm，外径D为45～210 mm。
Q. 54000系列、U系列带垫圈的调心座圈式双向推力球轴承有哪些呼称编号的产品？
A. 有呼称编号54306～54420M、U306～U420等产品系列。

由 AI 根据来源资料中的内容编写。
