取外套筒

AOH系列（オイルインジェクション用） / SKF (官方网站) / 刊载于资料第48页

在带锥孔轴承安装到阶梯轴的圆柱配合面上时，将其压入轴承内圈内径使用的套筒。

刊载信息确认日期: (根据来源资料确认内容的日期)

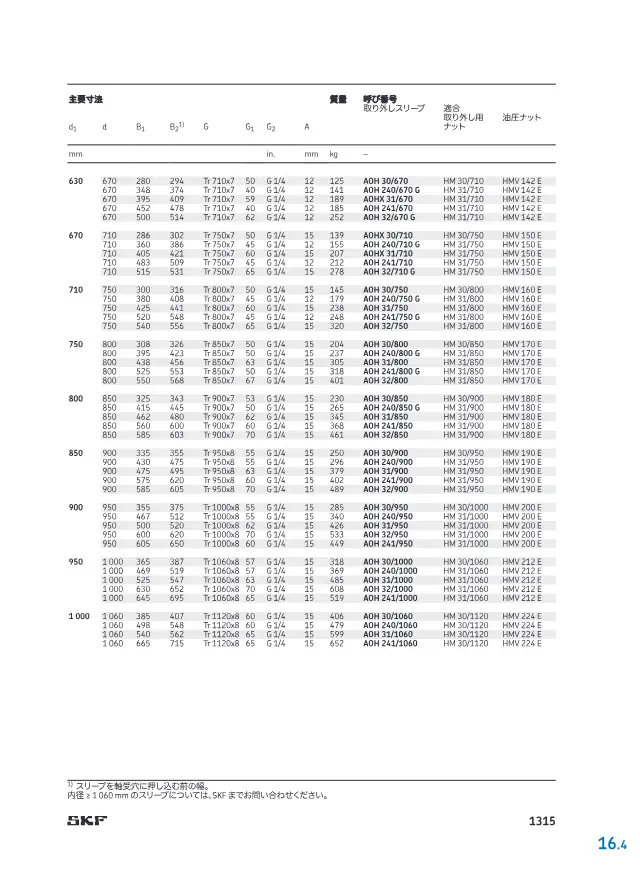

SKF《軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）》第48页（刊载取外套筒）
出处: SKF「軸受付属品（アダプタスリーブ・取り外しスリーブ・ロックナット）」第48页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

尺寸标准 ISO 2982-1
内径公差 JS9
宽度公差 h13
外径锥度比 1:12(A(O)H 240·241系列为1:30)
螺纹规格(内径180mm以下) 符合ISO 965-3的公制螺纹
螺纹规格(内径190mm以上) 符合ISO 2903的公制梯形螺纹
轴公差 h9
圆柱度 IT5/2（ISO 1101）

拆卸套的选型要点

选型时需要确认的要点及本产品（取外套筒）的数值。

  1. 1. 选择与轴径匹配的内径d1

    内径d1即为适用轴径。目录所列产品范围为35至1060mm。同时请确认轴加工能否满足推荐的轴公差和圆柱度要求。圆度和圆柱度不良会导致过盈分布不均,引起内圈开裂或蠕动(打滑转动)。

  2. 2. 使外径d与轴承内径一致

    外径d为锥面部分的公称外径,与所配合轴承的内径相对应。即使轴径相同,外径和宽度也会因轴承系列不同而变化。因此,请对照适用轴承系列及型号表,选择与所用轴承匹配的产品。

  3. 3. 使锥度比与轴承匹配

    本产品: 外径锥度比 1:12(A(O)H 240·241系列为1:30)

    套筒外径的锥度比必须与轴承内圈锥孔一致。一般为1:12,宽系列(如240、241系列等)为1:30。锥度比不符时无法正确锁紧,也无法调整内部游隙。请对照轴承型号末尾的代号(K、K30)进行确认。

  4. 4. 确认宽度B1及轴的安装长度

    宽度B1为套筒的总宽度,等于轴承宽度加上压入量和螺母啮合余量,因此请确认是否能容纳于从阶梯轴轴肩至轴端的尺寸范围内。若无法容纳,轴承将无法压入至规定位置。

  5. 5. 核对螺纹规格与拆卸螺母

    拆卸时,在套筒螺纹上旋入拆卸螺母并将其拉出。请确认螺纹规格及适用螺母型号,并同时备齐螺母。一般小直径产品采用公制螺纹,内径190mm以上的大直径产品采用梯形螺纹。

  6. 6. 大直径产品选择液压拆卸型

    大直径轴承的锁紧力较大,机械拉出较为困难。选择带油孔和油槽的H型(如AOH等)时,可注入压力油以松开过盈量。与液压螺母配合使用,可减轻维护作业负担。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解拆卸套及查看产品列表

产品说明

为沿轴向开缝的套筒，螺母需另行订购。大型产品实施防锈处理。油注入用AOH系列通过螺纹端的油道向内外径的油槽供油。

特点

  • 推荐配合使用液压螺母
  • 支持油注入法（AOH系列）

用途

  • 将轴承安装到阶梯轴的圆柱配合面上
  • 轴承的拆卸

常见问题

Q. 请告知取外套筒AOH系列的尺寸标准和公差。
A. 尺寸标准为ISO 2982-1。内径公差为JS9，宽度公差为h13。轴公差为h9，圆柱度为IT5/2（ISO 1101）。
Q. 请告知取外套筒AOH系列的锥度比和螺纹标准。
A. 外径锥度比为1:12。但A(O)H 240・241系列为1:30。螺纹标准为：内径180mm以下采用符合ISO 965-3的公制螺纹，内径190mm以上采用符合ISO 2903的公制梯形螺纹。
Q. 取外套筒AOH系列适用于哪些用途？
A. 在将带锥孔轴承安装到阶梯轴的圆柱配合面上时，将其压入轴承内圈内径使用。也可用于轴承的拆卸。
Q. 取外套筒AOH系列能否使用油注入法？
A. AOH系列支持油注入法。通过螺纹端的油道向内外径的油槽供油。拆卸时推荐配合使用液压螺母。
Q. 取外套筒AOH系列是否为带开缝的结构？是否附带螺母？
A. 为沿轴向开缝的套筒。螺母需另行订购。大型产品实施防锈处理。

由 AI 根据来源资料中的内容编写。
