复动式擦拭密封 A27-F

型号 A27-F / ワイパー / SKF (官方网站) / 刊载于资料第46页

复动用带O形圈的擦拭密封，可补偿径向偏心，并通过内侧唇口降低油膜残留。

刊载信息确认日期: (根据来源资料确认内容的日期)

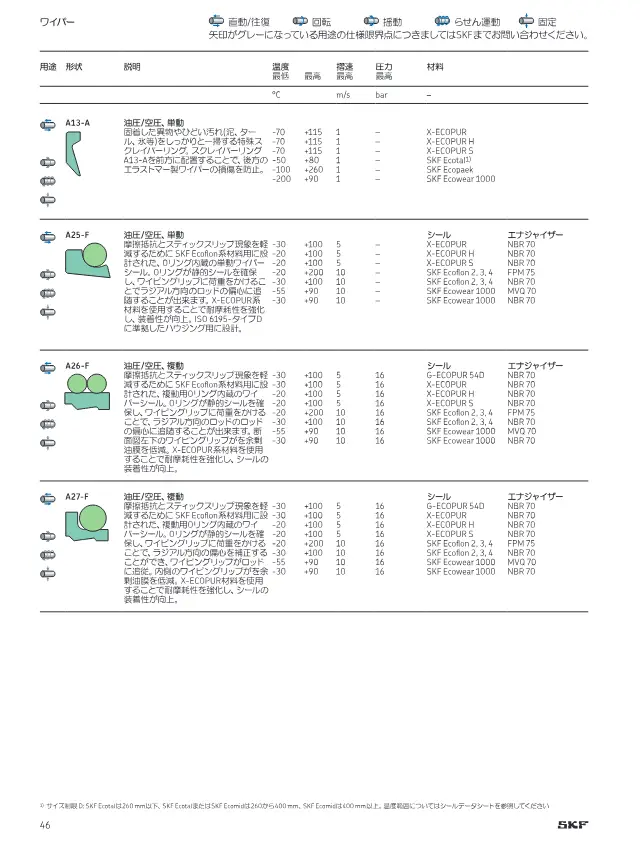

SKF《切削加工シール製品ラインアップ》第46页（刊载复动式擦拭密封 A27-F）
出处: SKF「切削加工シール製品ラインアップ」第46页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

使用温度范围 -55～+200 °C
最高滑动速度 10 m/s
最高使用压力 16 bar

ワイパー 型号比较

可按规格比较同系列的4个型号。

型号 使用温度范围 最高滑动速度 最高使用压力
A13-A -200～+260 °C 1 m/s —
A25-F -55～+200 °C 10 m/s 5～10 bar
A26-F -55～+200 °C 10 m/s 16 bar
A27-F 本产品 -55～+200 °C 10 m/s 16 bar

刮板密封的选型要点

选型时需要确认的要点及本产品（A27-F）的数值。

  1. 1. 选择与活塞杆直径相符的尺寸

    刮泥圈的尺寸按适用活塞杆直径d确定，所列产品范围为6至600mm。内径与活塞杆不匹配时，刮除不足会导致异物侵入，过紧则会引起磨损和发热。应核对活塞杆外径实际尺寸及公差后再选型。

  2. 2. 使沟槽尺寸与标准相符

    刮泥圈按照所安装壳体沟槽的形状设计。需确认沟槽宽度（所列产品为1至3mm），以及其适用于ISO 6195等标准中的哪种壳体形式。更换既有设备时，应先测量实际沟槽尺寸再选型。

  3. 3. 用总高度确认安装空间

    刮泥圈的总高度直接决定轴向安装空间，所列产品为7至16mm。需确认能否放入缸盖设计空间，并与活塞杆密封件和导向件的布置相匹配。总高度较大的结构通常会为唇口和保持部留有余量。

  4. 4. 选择适合介质与环境的材质

    PU耐磨性优异，多用于泥浆和粉尘较多的环境。NBR对工作油的适应性广为人知。与O形圈组合的PTFE制品适用于希望抑制摩擦和粘滑（卡滞动作）的场合。应根据工作油种类以及是否用于水压场合来选择。

  5. 5. 确认使用温度范围

    本产品: 使用温度范围 -55～+200 °C

    刮泥圈的橡胶和树脂材料在高温下会劣化、硬化，低温下弹性下降，刮除性能随之降低。在户外寒冷地区或使用高温工作油的机械中，应确认环境温度和油温均在使用温度范围内。

  6. 6. 选择单作用或双作用及摩擦条件

    本产品: 最高滑动速度 10 m/s

    若不希望多余油膜被带出外部，或与PTFE活塞杆密封件组合使用，可考虑双作用型。在泥浆或冰冻附着的环境中，也会采用在前端去除附着异物的结构。还需确认最大滑动速度（所列产品为1至10m/s）是否高于活塞杆速度。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解刮板密封及查看产品列表

产品说明

通过O形圈实现静态密封，擦拭唇口随活塞杆跟随运动的结构。内侧擦拭唇口可减少多余油膜。

特点

  • 支持复动
  • 偏心补偿
  • 减少多余油膜

用途

  • 液压设备
  • 气动设备

常见问题

Q. A27-F 可用于哪些场合？
A. A27-F 是一种复动用带O形圈的擦拭密封，适用于液压设备和气动设备。
Q. A27-F 的使用温度范围、最高滑动速度和最高使用压力是多少？
A. 使用温度范围为 -55～+200 °C，最高滑动速度为 10 m/s，最高使用压力为 16 bar。
Q. A27-F 的结构如何？如何应对活塞杆偏心和油膜问题？
A. 通过O形圈实现静态密封，擦拭唇口随活塞杆跟随运动。可补偿径向偏心，内侧擦拭唇口可减少多余油膜。

由 AI 根据来源资料中的内容编写。
