带定心凸缘推力滚针轴承 AXW

AXW / SKF (官方网站) / 刊载于资料第19页

内径10至50mm的带定心凸缘推力滚针轴承及配套轨道盘系列。

刊载信息确认日期: (根据来源资料确认内容的日期)

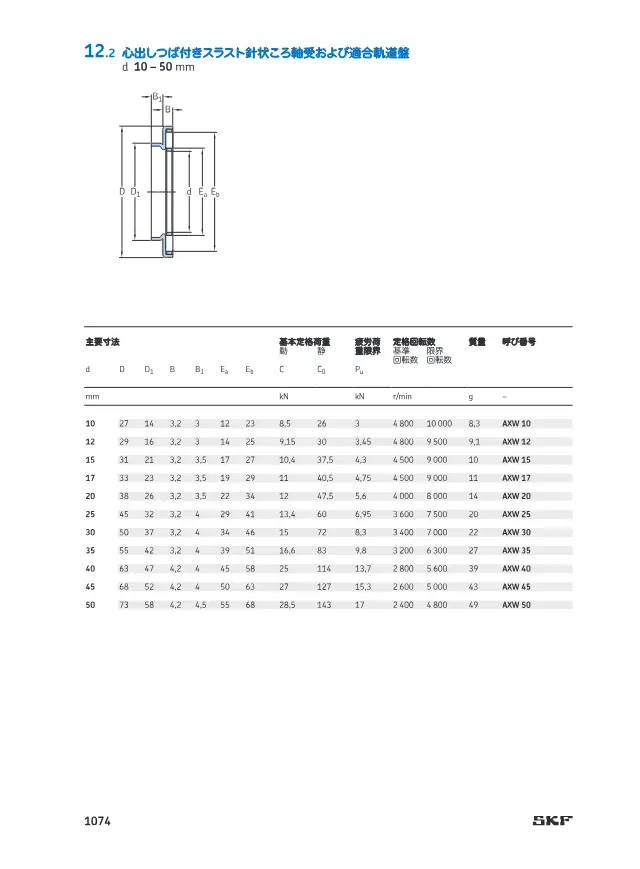

SKF《SKF スラスト針状ころ軸受 設計・製品データ(12章抜粋)》第19页（刊载带定心凸缘推力滚针轴承 AXW）
出处: SKF「SKF スラスト針状ころ軸受 設計・製品データ(12章抜粋)」第19页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

内径d 10〜50 mm
基本动额定载荷Cr 8.5〜28.5 kN
极限转速（润滑脂润滑） 2400〜4800 r/min

AXW 型号比较

可按规格比较同系列的2个型号。

型号 内径d
心出しつば付きスラスト針状ころ軸受 AXW 本产品 10〜50 mm
心出しつば付きスラスト針状ころ軸受 AXW系列 10~50 mm

滚动轴承的选型要点

选型时需要确认的要点及本产品（带定心凸缘推力滚针轴承 AXW）的数值。

  1. 1. 与轴径、外壳孔相匹配的尺寸

    本产品: 内径d 10〜50 mm

    内径d依据轴的安装直径选择,外径D依据外壳孔直径选择,宽度B依据安装空间选择。主要尺寸已按ISO、JIS尺寸系列标准化,可通过编号查找互换产品。圆锥滚子轴承需确认装配宽度T,推力轴承需确认高度H。

  2. 2. 基于寿命计算的动额定载荷

    本产品: 基本动额定载荷Cr 8.5〜28.5 kN

    基本动额定载荷Cr是计算额定寿命的基准值,可通过运行时的当量载荷和转速校核是否满足所需寿命。对于球轴承,寿命与载荷比的三次方成正比,因此留有载荷余量可显著延长寿命。

  3. 3. 静止及冲击载荷的余量

    基本静额定载荷C0r是静止或低速时滚动体与滚道上产生永久变形的许用基准。在存在摆动运动或冲击载荷的应用中,应通过C0r确认相对于最大载荷是否具有足够的静安全系数。

  4. 4. 运行转速与润滑方式

    本产品: 极限转速（润滑脂润滑） 2400〜4800 r/min

    极限转速因润滑方式而异,润滑脂润滑和油润滑分别给出不同数值。应确认常用转速未超过极限值,在高速范围内还需一并考虑保持架材质和精度等级。也可参考作为热学参考的基准转速。

  5. 5. 精度等级与内部游隙

    精度等级(P0、P6、P5等)表示旋转精度和尺寸精度,在机床主轴等高精度应用中应选择较高等级。内部游隙(C2、CN、C3等)选择时需考虑配合过盈量以及运行时温差引起的变化。

  6. 6. 符合使用环境的材料与润滑

    在腐蚀、高温、真空或洁净环境中,应选择不锈钢或陶瓷制的套圈和滚动体、固体润滑或真空用氟系润滑脂等规格。需将使用温度范围、低发尘性以及食品用润滑脂的注册情况与使用条件进行核对。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解滚动轴承及查看产品列表

产品说明

带定心凸缘推力滚针轴承AXW系列的尺寸、额定动载荷、转速、质量及配套轨道盘尺寸。

特点

  • 带定心结构

用途

  • 旋转部件的推力支撑

常见问题

Q. 带定心凸缘推力滚针轴承 AXW系列的内径范围是多少?
A. 内径d为10至50 mm。
Q. AXW系列的基本动额定载荷和极限转速是多少?
A. 基本动额定载荷Cr为8.5至28.5 kN，极限转速（脂润滑）为2400至4800 r/min。
Q. 带定心凸缘推力滚针轴承 AXW系列用于哪些场合?
A. 用于旋转部件的推力支撑。其特点是带定心结构。

由 AI 根据来源资料中的内容编写。
