K08-E 活塞密封件

型号 K08-E / K08 / SKF (官方网站) / 刊载于资料第20页

带滑环的非对称截面单作用活塞密封件，适用于低速及高速定位用途。

刊载信息确认日期: (根据来源资料确认内容的日期)

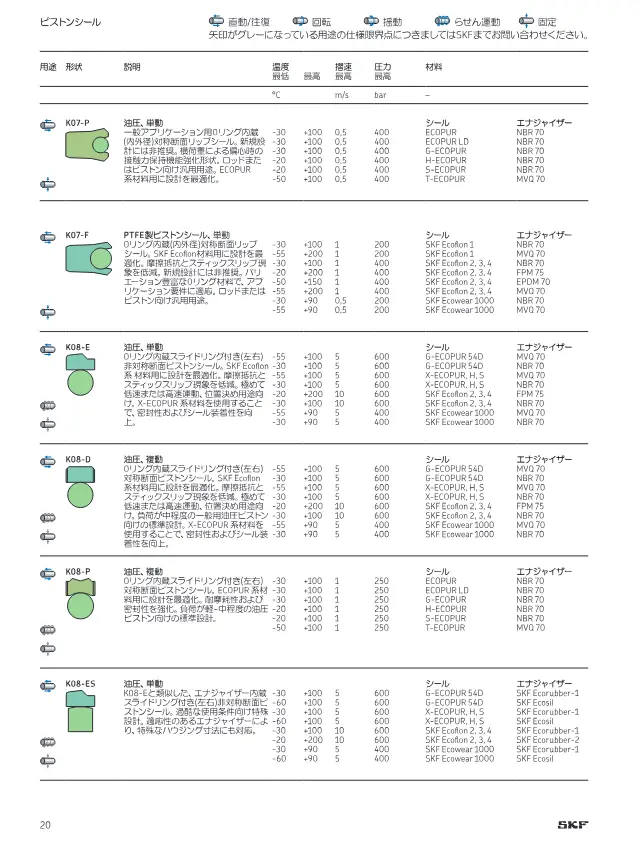

SKF《切削加工シール製品ラインアップ》第20页（刊载K08-E 活塞密封件）
出处: SKF「切削加工シール製品ラインアップ」第20页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

使用温度范围 -55～+200 °C
最高滑动速度 10 m/s
最高压力 600 bar

K08 型号比较

可按规格比较同系列的6个型号。

型号 最高压力 最高滑动速度 使用温度范围
ピストンシール K08（PTFE・O-リング組合せ） — — —
K08-D 600 bar 10 m/s -55～+200 °C
K08-DS 600 bar 10 m/s -60～+100 °C
K08-E 本产品 600 bar 10 m/s -55～+200 °C
K08-ES 600 bar 10 m/s -60～+100 °C
K08-P 250 bar 1 m/s -50～+100 °C

活塞密封件的选型要点

选型时需要确认的要点及本产品（K08-E）的数值。

  1. 1. 匹配缸筒内径与沟槽尺寸

    密封件按缸筒内径D、活塞侧沟槽直径d和沟槽宽度L的组合进行设计。三个尺寸不匹配时，压缩量（密封件被压紧的量）过大或不足，会导致泄漏、早期磨损和安装不良。更换既有设备时，应实测沟槽并确认是否有对应的尺寸系列。

  2. 2. 根据用途选择单作用或双作用

    仅单侧加压的缸选用单作用型，双向加压的双作用缸选用双作用型。单作用型多为非对称截面，安装方向错误则无法密封。双作用型一般为对称截面，一个即可承受两个方向的压力。

  3. 3. 为最高压力留有余量

    本产品: 最高压力 600 bar

    本目录产品的最高压力范围为25～1500bar。应以包含冲击压力（瞬时压力上升）在内的最大压力进行比较。高压下密封件易挤入间隙，因此集成挡圈型或耐高压结构可作为候选。

  4. 4. 根据介质和温度选择材料

    聚氨酯系耐磨性和耐压性优异，广泛用于液压领域。PTFE系摩擦系数低，耐化学腐蚀性和耐热性高，适用于化工和食品用途。NBR等橡胶系是矿物油用途的常用材料。应选择与所用介质和温度范围相适应的材料（本目录部分产品标注的温度范围为-60～260°C）。

  5. 5. 确认滑动速度与摩擦特性

    本产品: 最高滑动速度 10 m/s

    本目录产品的最高滑动速度为0.3～15m/s。高速运行或频繁往复动作会增加发热和磨损。低速定位时，粘滑（卡滞振动）是主要问题，因此启动阻力低的带PTFE系滑环的结构较为适用。

  6. 6. 考虑是否集成导向功能

    融合导向环功能的结构可缩短活塞长度，并减少零件数量。但横向载荷较大时，通常采用与独立导向环组合的设计。应根据沟槽结构和横向载荷条件选择结构形式。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解活塞密封件及查看产品列表

产品说明

内置O形圈、带滑环的非对称截面活塞密封件。采用X-ECOPUR系材料，提升密封性能与安装性。

特点

  • 带滑环
  • 低起动摩擦阻力
  • X-ECOPUR系材料

用途

  • 定位用途
  • 液压缸

常见问题

Q. K08-E 活塞密封件的使用温度范围和最高压力是多少？
A. 使用温度范围为 -55～+200 °C，最高压力为 600 bar。
Q. K08-E 活塞密封件适用于哪些用途？
A. 适用于定位用途及液压缸。专为低速及高速定位用途设计。
Q. K08-E 活塞密封件的结构和特点是什么？
A. 内置O形圈、带滑环的非对称截面单作用活塞密封件。配有滑环，具有低起动摩擦阻力的特点。采用X-ECOPUR系材料，提升密封性能与安装性。
Q. K08-E 活塞密封件的最高滑动速度是多少？
A. 最高滑动速度为 10 m/s。

由 AI 根据来源资料中的内容编写。
