调心针状滚子轴承，无内圈（RPNA）

RPNA / SKF (官方网站) / 刊载于资料第105页

内径Fw 15〜45 mm、具备调心功能的无内圈针状滚子轴承。

刊载信息确认日期: (根据来源资料确认内容的日期)

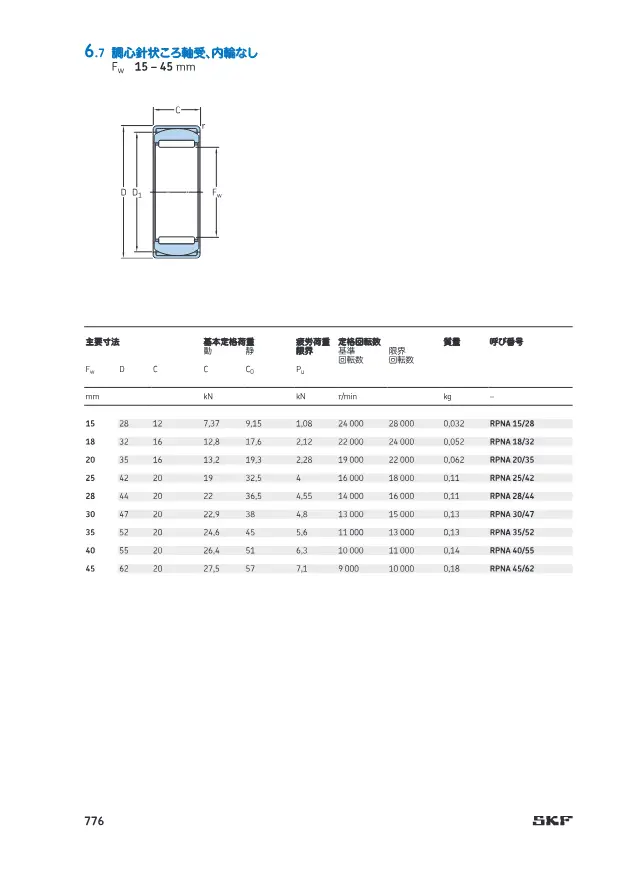

SKF《針状ころ軸受 (SKF 製品カタログ・技術資料抜粋)》第105页（刊载调心针状滚子轴承，无内圈（RPNA））
出处: SKF「針状ころ軸受 (SKF 製品カタログ・技術資料抜粋)」第105页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

滚子内切圆直径Fw 15〜45 mm
外径D 28〜62 mm

滚针轴承的选型要点

选型时需要确认的要点及本产品（调心针状滚子轴承，无内圈（RPNA））的数值。

  1. 1. 按轴径和有无内圈确定基本尺寸

    本产品: 滚子内切圆直径Fw 15〜45 mm

    无内圈型式以轴本身作为滚道面，因此滚子内接圆直径Fw相当于适用轴径。此时轴需要足够的硬度和表面粗糙度。若轴无法用作滚道，则选用带内圈型式，以内径d与轴径匹配。

  2. 2. 通过外径和宽度确认外壳尺寸

    本产品: 外径D 28〜62 mm

    外径D决定外壳孔径，宽度C决定轴向安装空间。冲压外圈型壁薄，外径可以做小，但依靠压配固定，因此需要确认外壳孔的公差和刚性。

  3. 3. 用额定载荷校核寿命与静强度

    基本动额定载荷Cr用于滚动疲劳寿命计算，基本静额定载荷C0r用于冲击载荷或静止状态下永久变形的校核。所列产品的Cr范围为1.23〜13200kN，双列型和大直径型号数值更大。

  4. 4. 选择适合用途的型式

    空间受限时选冲压外圈型，高载荷、高刚性时选实体型。轴存在倾斜时选调心型，需同时承受轴向载荷的固定侧选复合型，沿凸轮或导轨滚动的用途选凸轮从动件。

  5. 5. 核对转速与润滑方式

    极限转速随润滑方式而变，一般油润滑高于脂润滑。应确认使用转速低于各润滑条件下的极限转速。

  6. 6. 考虑密封形式与使用环境

    在异物或水分可能侵入的环境中，选用RS、2RS等接触式密封或预封脂型产品，可保持润滑剂并减少加脂工作。但密封会增加旋转阻力，且使用温度也会受到限制，需加以注意。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解滚针轴承及查看产品列表

产品说明

具备调心功能的无内圈针状滚子轴承。内径（Fw）范围为15〜45 mm。

特点

  • 带调心功能

常见问题

Q. SKF 调心针状滚子轴承，无内圈（RPNA）的内径与滚子内接圆直径范围是多少？
A. 滚子内接圆直径Fw为15〜45 mm。
Q. SKF RPNA系列的外径范围是多少？
A. 外径D为28〜62 mm。
Q. SKF RPNA无内圈针状滚子轴承有哪些特点？
A. 是一种具备调心功能的无内圈针状滚子轴承。
