SKF超高低温用Y-轴承(插入式轴承)

超高低温用Y-軸受 / SKF (官方网站) / 刊载于资料第25页

用于极端温度范围的插入式Y-轴承。与标准YAR 2-2F系列设计相同，提供VA201型和VA228型。

刊载信息确认日期: (根据来源资料确认内容的日期)

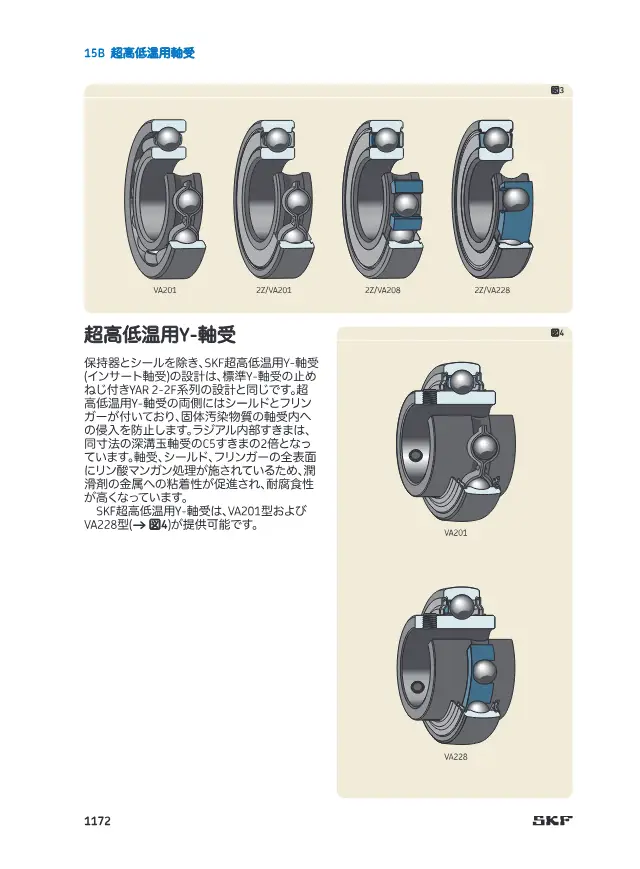

SKF《SKF 転がり軸受カタログ 15 エンジニアリング製品 15A センサー軸受ユニット》第25页（刊载SKF超高低温用Y-轴承(插入式轴承)）
出处: SKF「SKF 転がり軸受カタログ 15 エンジニアリング製品 15A センサー軸受ユニット」第25页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

使用温度范围 -30~+250 °C
允许不对中量 20~30 分角

轴承单元的选型要点

选型时需要确认的要点及本产品（SKF超高低温用Y-轴承(插入式轴承)）的数值。

  1. 1. 统一轴径与尺寸体系(公制/英制)

    轴承单元分为公制和英制两个系列,即使外观相似也不能互换。所列产品中公制系列范围为3〜150mm,英制系列范围为1〜4in。应先确定轴径和尺寸体系,再从对应系列中选型。

  2. 2. 根据载荷条件核对额定载荷

    基本动额定载荷Cr用于滚动疲劳寿命计算,基本静额定载荷C0r用于停机状态或冲击载荷的校核。所列产品的Cr范围为7.28〜793kN,其中半环型等产品提高了静额定载荷,适用于重载场合。

  3. 3. 选择与使用温度相适应的规格

    标准品的润滑脂和橡胶密封件在高温下会劣化。高温用规格有不同的上限温度等级,例如VA201为130〜250°C,VA228为260〜350°C。除环境温度外,还应确认密封件的允许温度和所封入的润滑脂。

  4. 4. 根据用途选择轴的固定方式

    紧定螺钉式安装简便,但需要管理拧紧扭矩。采用锥孔和锥套固定的方式与轴的连接可靠,适用于旋转方向会改变或存在振动的场合。应同时确认推荐的轴公差等级。

  5. 5. 确认允许转速

    轴承单元因密封件的摩擦和固定方式的不同,可使用的转速存在上限。所列产品的允许转速范围为6〜12000r/min,低速重载用与高速用产品的特性差异很大。应确认运行转速是否留有余量。

  6. 6. 考虑安装时的轴线倾斜

    本产品: 允许不对中量 20~30 分角

    在球面配合结构中,安装时的轴线倾斜可在一定角度范围内被吸收。但对于可再加注润滑脂的结构,允许角度可能较小。所列产品中有2°的示例。应根据底座的精度确认允许的安装偏差。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解轴承单元及查看产品列表

产品说明

两侧配备防尘盖和甩油环，可防止固体污染物侵入。径向内部游隙为同尺寸深沟球轴承C5的2倍。

特点

  • 两侧配备防尘盖和甩油环
  • 磷酸锰处理带来的耐腐蚀性

用途

  • 高温、低温环境下的输送机
  • 工业机械

常见问题

Q. SKF超高低温用Y-轴承(插入式轴承)的使用温度范围和允许不对中量是多少？
A. 使用温度范围为 -30~+250 °C。允许不对中量为 20~30 角分。
Q. SKF超高低温用Y-轴承(插入式轴承)适用于哪些用途？
A. 设想用于高温、低温环境下的输送机及工业机械。它是用于极端温度范围的插入式Y-轴承。
Q. SKF超高低温用Y-轴承(插入式轴承)的防尘性能和耐腐蚀性如何？
A. 两侧配备防尘盖和甩油环，可防止固体污染物侵入。此外，经磷酸锰处理，具备耐腐蚀性。
Q. SKF超高低温用Y-轴承(插入式轴承)的型号和设计标准是什么？
A. 提供VA201型和VA228型。与标准YAR 2-2F系列设计相同。径向内部游隙为同尺寸深沟球轴承C5的2倍。

由 AI 根据来源资料中的内容编写。
