Kleiner Aquameter WE

Typenbezeichnung WE10LF / 小型アクアメータWE / Nitto Seiko (Offizielle Website) / Auf Seite 1 des Dokuments

Kompakter Durchflussmesser zur kostengünstigen Messung kleiner Wasserdurchflüsse. Durch Metall- und Kunststoffspritzguss sowie eine spezielle Mechanik wird die Messung kleiner Wasserdurchflüsse realisiert.

Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

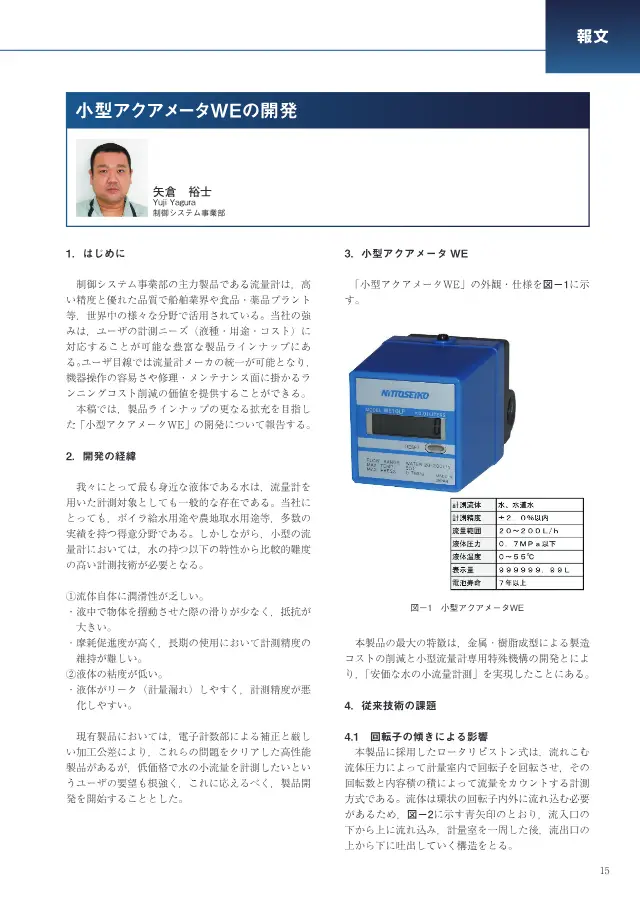

Kleiner Aquameter WE auf Seite 1 von „小型アクアメータWEの開発“ (Nitto Seiko)
Quelle: Nitto Seiko「小型アクアメータWEの開発」Seite 1
Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Nitto Seiko.Entfernung beantragen

Spezifikationen

Messfluid Wasser, Leitungswasser
Messgenauigkeit Innerhalb von ±2.0 %
Durchflussbereich 20–200 L/h
Flüssigkeitsdruck 0.7 oder weniger MPa
Flüssigkeitstemperatur 0–55 ℃
Anzeigemenge 999999.99 L
Batterielebensdauer 7 oder mehr 年

Beschreibung

Kompakter Durchflussmesser mit Rotationskolbenprinzip. Wasser hat eine geringe Schmierfähigkeit und Viskosität, wodurch es bisher durch Verkippung des Rotors zu erhöhtem Widerstand und zunehmenden Leckagen kam. Durch ein exzentrisches Spezial-Gleitlager mit U-förmiger Nut wird die Verkippung des Rotors unterdrückt. Das Lager nimmt die Last flächig auf, wodurch sich auch die Produktlebensdauer erhöht. Für Rotor und Lager wird das Material PPS APS300M verwendet, das die Gleiteigenschaften und die Verschleißfestigkeit verbessert. Nach einem kontinuierlichen Dauertest von 3000 Stunden sind Genauigkeitsänderung und Verschleißmenge gering, sodass eine einjährige Qualitätsgarantie ermöglicht wird. Die Markteinführung erfolgte im April 2022.

Merkmale

  • Kostengünstige Fertigung durch Metall- und Kunststoffspritzguss
  • Spezielles exzentrisches Gleitlager mit U-förmiger Nut unterdrückt die Verkippung des Rotors
  • Rotor mit selbstschmierendem und verschleißfestem PPS-Material APS300M
  • Kontinuierlicher Dauertest über 3000 Stunden, unterstützt eine einjährige Qualitätsgarantie

Anwendungen

  • Messung kleiner Wasserdurchflüsse
  • Abrechnung von Trinkwasser

Häufige Fragen

Q. Welche Messflüssigkeit und welchen Durchflussbereich hat der WE10LF?
A. Die Messflüssigkeit ist Wasser bzw. Trinkwasser. Der Durchflussbereich beträgt 20 bis 200 L/h.
Q. Welche Bedingungen gelten für die Messgenauigkeit, den Flüssigkeitsdruck und die Flüssigkeitstemperatur des WE10LF?
A. Die Messgenauigkeit beträgt innerhalb von ±2,0 %. Der Flüssigkeitsdruck beträgt maximal 0,7 MPa, die Flüssigkeitstemperatur 0 bis 55 °C.
Q. Nach welchem Prinzip arbeitet der WE10LF und welche Materialien werden für Rotor und Lager verwendet?
A. Der WE10LF ist ein Verdrängungsdurchflussmesser nach dem Rotationskolbenprinzip. Für Rotor und Lager wird das Material PPS APS300M verwendet.
Q. Welche Merkmale hat das exzentrische Spezial-Gleitlager des WE10LF?
A. Das exzentrische Gleitlager mit U-förmiger Nut unterdrückt die Verkippung des Rotors. Da das Lager die Last flächig aufnimmt, erhöht sich auch die Produktlebensdauer.
Q. Wie sieht die Dauerhaltbarkeit und Qualitätsgarantie des WE10LF aus?
A. Es wurde ein Dauertest über 3000 Stunden durchgeführt. Nach dem Test sind Genauigkeitsänderung und Verschleißmenge gering. Eine einjährige Qualitätsgarantie wird unterstützt.

Von AI auf Grundlage der Quelldokumente erstellt.
