Megatorque Motor PN Model (M-PN2012/PN3045/PN4135/PN4180)

Caractéristiques

Guide de choix : Moteur à entraînement direct

Points à vérifier lors du choix, avec les valeurs de ce produit (Megatorque Motor PN Model (M-PN2012/PN3045/PN4135/PN4180)).

1. 1. Choisir un couple nominal adapté à la charge continue

   Ce produit: Couple nominal 2 / 2 à 60 / - N·m

   Vérifiez que le couple efficace du cycle de fonctionnement (valeur quadratique moyenne du couple de frottement de la charge et du couple d'accélération et de décélération) reste inférieur ou égal au couple nominal. Les produits présentés ont un couple nominal de 2 à 45 N·m. Une marge faible entraîne un échauffement du moteur et peut provoquer un arrêt par la protection contre les surcharges.

2. 2. Vérifier le couple maximal nécessaire à l'accélération et à la décélération

   Ce produit: couple maximal 12 / 10 à 180 / - N·m

   Pour les applications exigeant un positionnement rapide, vérifiez que le couple d'accélération, calculé à partir de l'inertie de la charge et de l'accélération angulaire, reste dans le couple maximal. Les produits présentés vont de 6 à 135 N·m, avec un réglage d'environ trois fois le couple nominal. Vérifiez également que l'inertie de charge se situe dans la plage admissible du moment d'inertie.

3. 3. Vérifier que le diamètre extérieur et la hauteur sont compatibles avec l'installation

   Ce produit: Diamètre extérieur 170 à 280 mm

   Le diamètre extérieur est compris entre 100 et 286 mm et la hauteur depuis la face de montage entre 35 et 170 mm. Si l'espace sous la table est limité, les modèles à profil bas ou le rotor à rotation interne à centre de gravité bas conviennent mieux. Plus le couple est élevé, plus le diamètre extérieur et la masse (2,4 à 48 kg) tendent à augmenter ; vérifiez donc aussi la résistance du bâti.

4. 4. Choisir un diamètre d'alésage compatible avec les câbles et canalisations

   Ce produit: Diamètre creux 36 à 50 mm

   Si des capteurs ou des conduites d'air placés sur la table rotative doivent passer par l'alésage creux, assurez-vous que le diamètre permet le passage du faisceau de câbles ou de la dimension extérieure des raccords. Le diamètre d'alésage des produits présentés est de 32 à 56 mm. Si les câbles risquent de se tordre pendant la rotation, examinez aussi l'angle de rotation admissible et l'utilisation d'un joint tournant.

5. 5. Vérifier les charges admissibles pour une charge directement supportée

   Ce produit: Charge de moment admissible 20 à 200 N·m

   Comme la pièce ou le gabarit est fixé directement sur le rotor, vérifiez que les charges axiales (1000 à 9500 N), radiales et les moments (20 à 200 N·m) restent dans les valeurs admissibles. Une charge excentrée ou en porte-à-faux rend souvent le moment de charge limitant.

6. 6. Comparer les spécifications de précision, de vitesse et d'environnement

   Les produits présentés ont une précision de positionnement répétitif de ±2 arc-sec, une précision de positionnement absolu de 60 à 70 arc-sec et une vitesse de rotation maximale de 2 à 10 s⁻¹. Pour les applications verticales devant maintenir la position en cas de coupure de courant, choisissez un modèle avec frein ; pour les environnements en présence d'eau, d'huile ou de poussière, choisissez un modèle résistant aux environnements, équivalent à IP66M.

Ce guide a été rédigé par une AI à partir des documents et des caractéristiques des produits référencés.

Moteur à entraînement direct : présentation et tous les produits

Description

Diamètre extérieur φ170 à φ280 mm, hauteur du moteur de 35 à 112 mm. Couple de sortie maximal de 12 à 180 N·m. Résolution de 2 621 440 counts par tour. Conforme UL et CE.

FAQ

Q. Quelles sont les plages de diamètre extérieur et de hauteur du moteur Megatorque Motor PN2/PN3/PN4 (M-PN2012/PN3045/PN4135/PN4180) ?

A. Le diamètre extérieur est de φ170 à φ280 mm et la hauteur du moteur de 35 à 112 mm.

Q. Quels sont le couple de sortie maximal et le couple nominal du Megatorque Motor PN2/PN3/PN4 (M-PN2012/PN3045/PN4135/PN4180) ?

A. Le couple de sortie maximal est de 12 à 180 N·m et le couple nominal de 2 à 60 N·m.

Q. Quels sont le diamètre creux, la résolution de détection de position et les charges admissibles du Megatorque Motor PN2/PN3/PN4 (M-PN2012/PN3045/PN4135/PN4180) ?

A. Le diamètre creux est de φ36 à φ50 mm et la résolution de détection de position de 2 621 440 counts par tour. La charge axiale admissible est de 1000 à 9500 N et le moment de charge admissible de 20 à 200 N·m.

Q. Pour quelles applications le Megatorque Motor PN2/PN3/PN4 (M-PN2012/PN3045/PN4135/PN4180) est-il adapté ?

A. Il convient aux équipements d'assemblage de pièces automobiles, aux plateaux tournants et alignement de panneaux plats, ainsi qu'aux dispositifs de positionnement rapide sous forte charge. Ses caractéristiques comprennent une conception à faible hauteur, un centre de gravité bas avec arbre de sortie à grand diamètre, une haute rigidité et une structure creuse sans entretien.

Q. Quelles sont les normes respectées et la vitesse de rotation maximale du Megatorque Motor PN2/PN3/PN4 (M-PN2012/PN3045/PN4135/PN4180) ?

A. Il est conforme aux normes UL et CE. La vitesse de rotation maximale est de 2 à 3 s-1.

Rédigé par une AI à partir du contenu des documents sources.

Documents sources

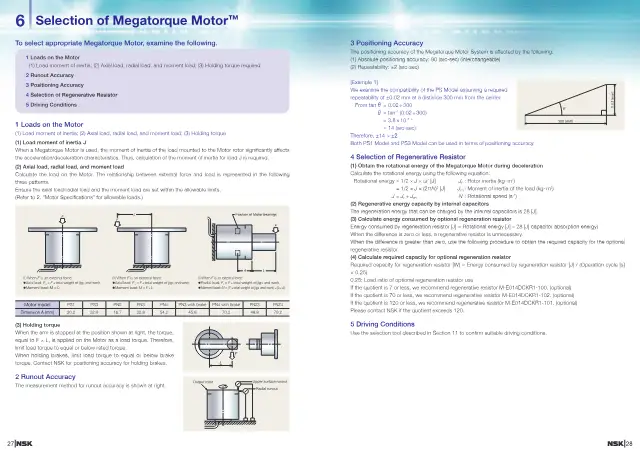

• Catalogue Megatorque Motor 製品資料（NSK） Ouvrir la page 15
