ベアリー™ 水中（薬液中）用しゅう動商品

仕様

滑り軸受の選び方

選定のときに確認したいポイントと、この製品(ベアリー™ 水中（薬液中）用しゅう動商品)の値です。

1. 1. 軸径とハウジング穴に合う寸法を選ぶ

   内径dは軸径、外径Dはハウジング穴径に合わせます。掲載品の内径は3〜70mm、外径は5〜80mmです。圧入する場合は、軸受が圧入で縮み、内径が小さくなることを見込みます。メーカーが示す推奨の軸公差・ハウジング公差もあわせて確認します。

2. 2. 面圧と速度をPV値で確かめる

   この製品: 限界PV値 400 MPa・m/min

   面圧(荷重÷投影面積)と滑り速度を掛けたPV値が、限界PV値を超えないことを確認します。掲載品の限界PV値は400MPa・m/minです。面圧単独の上限(3〜10MPa)と滑り速度単独の上限(150m/min)もそれぞれ満たす必要があります。

3. 3. 荷重に合わせて長さを決める

   長さLを大きくすると投影面積が増え、面圧を下げられます。ただし長すぎると、軸のたわみで端部に荷重が集中する片当たりが起きやすくなります。掲載品の長さは3〜60mmで、限界面圧に収まる長さを選びます。

4. 4. 使用環境に合う材質を選ぶ

   水中・薬液中で使うなら耐薬品性と液中での耐摩耗性、静電気が問題になる箇所なら導電性を持つ材質を選びます。相手軸の材質や硬さによって、相手材の摩耗量も変わります。帯電防止が必要な場合は、体積抵抗率も確認します。

5. 5. 温度と運転すきまを確認する

   樹脂軸受は温度が上がると膨張し、すきまが小さくなります。最高使用温度(300〜350℃)や連続使用温度(260℃)に加え、推奨される最小運転すきま(0.095〜0.195mm)を確保します。

6. 6. 潤滑方式と保守条件を合わせる

   無給油で使えるか、含油や給油が必要かによって、保守の手間や周囲の汚染リスクが変わります。食品機械や清浄環境ではグリースレスの品が向きます。真空中で使う場合は、使用可能真空度や放出ガスの少なさも確認します。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

滑り軸受とは・製品一覧を見る

製品説明

FL3700、AS5704、AS5965などを用途に応じて選べる。カーボン軸受に比べ欠けや割れが生じにくく、金属製除電部材に比べ相手材の摩耗が少ない。

よくある質問

Q. ベアリー™ 水中（薬液中）用しゅう動商品は、水中や薬液中の回転部にどのような用途で使えますか？

A. 車載用電動ウォータポンプ等での使用実績があります。水中で使用する回転部にも使用できます。

Q. ベアリー™ 水中（薬液中）用しゅう動商品の限界PV値と連続使用温度を教えてください。

A. 限界PV値は400 MPa・m/min、連続使用温度は260 ℃です。

Q. ベアリー™ 水中（薬液中）用しゅう動商品は、カーボン軸受や金属製除電部材と比べてどのような点が優れていますか？

A. カーボン軸受に比べ欠けや割れが生じにくいです。金属製除電部材に比べ相手材の摩耗が少ないです。

Q. ベアリー™ 水中（薬液中）用しゅう動商品にはどのような種類がありますか？

A. FL3700、AS5704、AS5965などを用途に応じて選べます。

Q. ベアリー™ 水中（薬液中）用しゅう動商品の主な特長を教えてください。

A. 液中で優れた耐摩耗性、優れた耐薬品性、相手材の摩耗が小さいことが特長です。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

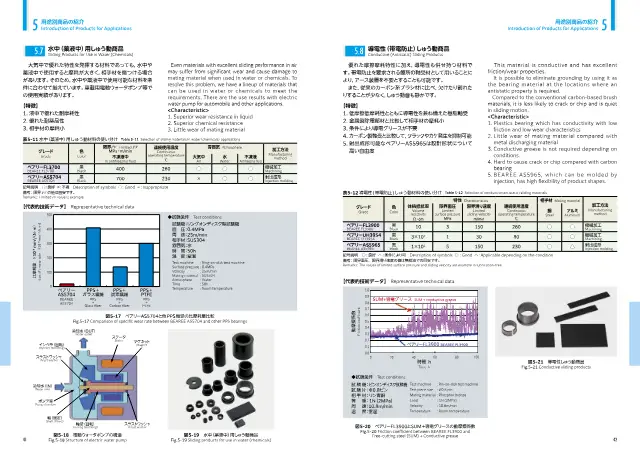

• カタログ エンジニアリング・プラスチック製しゅう動部品 ベアリー™ 26ページ 23ページを開く
