シール付きハイブリッド深溝玉軸受 (d 5-45 mm)

仕様

深溝玉軸受の選び方

選定のときに確認したいポイントと、この製品(シール付きハイブリッド深溝玉軸受 (d 5-45 mm))の値です。

1. 1. 軸とハウジングに合う主要寸法

   この製品: 内径d 5～45 mm

   内径dは軸径、外径Dはハウジング穴径、幅Bは取付け空間に合わせて選びます。掲載製品では内径0.6〜1420mmと幅広く、同じ内径でも外径・幅の異なる寸法系列があります。寸法系列が変わると負荷能力や質量も変わるため、三つの寸法を組み合わせて確認します。

2. 2. 寿命計算に使う動定格荷重

   この製品: 基本動定格荷重Cr 1.14～55.3 kN

   基本動定格荷重Crは転がり疲れ寿命を計算する基準値で、実際にかかる荷重との比から寿命を見積もります。荷重が大きい、または長寿命が必要な場合はCrの大きい軸受を選びます。特殊材料の軸受は同寸法の鋼製より定格が低い場合があるため、使用条件で寿命を確認します。

3. 3. 静止・衝撃荷重は静定格で確認

   基本静定格荷重C0rは、静止時や低速回転時、衝撃荷重がかかる場合に永久変形を生じない目安となる荷重です。揺動運動や停止中に大きな荷重がかかる用途では、動定格よりもC0rとの比(静的安全係数)を重視して選定します。

4. 4. はめあいと温度に合う内部すきま

   ラジアル内部すきまは、しまりばめや内外輪の温度差によって運転中に減少します。標準より大きいC3などは、モーターや高温環境など内輪が膨張しやすい用途で使われます。すきまが小さすぎると発熱や焼付きにつながるため、はめあいと運転温度から区分を決めます。

5. 5. 使用環境に合う材料と潤滑

   水中や薬液ではステンレスやセラミックス(窒化けい素、ジルコニア、炭化けい素)、高温・真空・クリーン環境ではグラファイトやふっ素系の固体潤滑・ふっ素グリースが使われます。最高運転温度は掲載品で250〜350°Cの例があり、温度・雰囲気・発じん要求から材料と潤滑方式を選びます。

6. 6. 回転数と電食対策の確認

   限界回転数や基準回転数が運転回転数を上回るか確認します。インバータ駆動モーターなど軸電流が流れる機器では、絶縁コーティング品やセラミック玉のハイブリッド軸受で電食を防げます。セラミック玉は鋼球より軽く、高速回転でも遠心力の影響が小さくなります。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

深溝玉軸受とは・製品一覧を見る

製品説明

窒化ケイ素製転動体、NBRまたはFKMシール、標準グリースWTを封入した軸受。ガラス繊維強化PA66またはPEEK樹脂保持器を使用し、寿命は同寸法鋼鉄製軸受の約2倍と推定される。

よくある質問

Q. シール付きハイブリッド深溝玉軸受 (d 5-45 mm) の使用温度範囲を教えてください。電動モーターでの利用を検討しています。

A. 使用温度範囲は -40～100 °C です。

Q. シール付きハイブリッド深溝玉軸受 (d 5-45 mm) は、取り付け後に給脂が必要ですか。メンテナンスの手間を知りたいです。

A. 出荷時に給脂済みで、メンテナンスフリーです。両側シール付きで、標準グリースWTが封入されています。

Q. シール付きハイブリッド深溝玉軸受 (d 5-45 mm) の転動体とシール、保持器にはどのような材質が使われていますか。

A. 転動体は窒化ケイ素製です。シールはNBRまたはFKMで、保持器はガラス繊維強化PA66またはPEEK樹脂です。

Q. シール付きハイブリッド深溝玉軸受 (d 5-45 mm) のグリース寿命は、鋼製の軸受と比べてどの程度ですか。

A. 同寸法の鋼製玉軸受の約2倍と推定されます。

Q. ハイブリッド深溝玉軸受 625～6309 系列の内径・外径・基本動定格荷重の範囲を教えてください。

A. 内径dは5～45 mm、外径Dは16～100 mm、基本動定格荷重Crは1.14～55.3 kN です。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

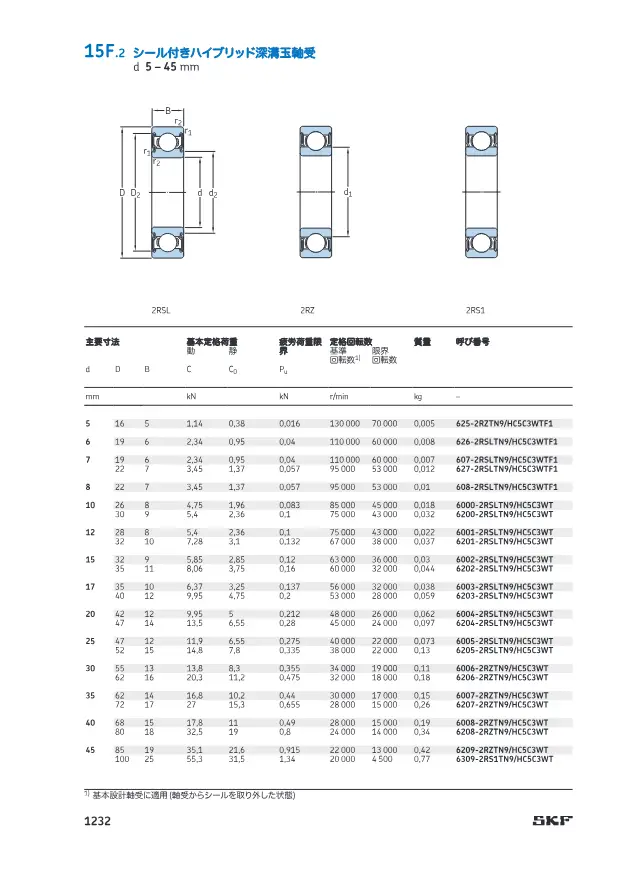

• カタログ SKF 転がり軸受カタログ 15 エンジニアリング製品 15A センサー軸受ユニット 120ページ 85ページを開く
