Colar de Fixação Separável Padrão para Eixo Sextavado / Eixo Quadrado

Especificações

Como escolher Colar de fixação

Pontos a verificar na seleção, com os valores deste produto (Colar de Fixação Separável Padrão para Eixo Sextavado / Eixo Quadrado).

1. 1. Escolha o diâmetro interno adequado ao eixo

   Este produto: Diâmetro interno d 8〜25 mm

   O diâmetro interno d deve ser selecionado de acordo com o diâmetro do eixo aplicado. Os produtos listados têm faixa de φ5 a φ110. A força de aperto e a facilidade de montagem variam conforme a combinação da tolerância do eixo com a tolerância do diâmetro interno do colar, por isso devem ser verificadas também as tolerâncias internas, não apenas o diâmetro do eixo.

2. 2. Verifique a força de retenção axial necessária

   Este produto: Carga de empuxo admissível 10,150 N

   A carga axial admissível é a carga que pode ser mantida na direção axial sem deslocamento; nos produtos listados, varia de 2300 a 149040 N. Mesmo com o mesmo diâmetro interno, o valor muda conforme o tipo; por exemplo, para φ30 há produtos de 5400 N e de 2300 N. Selecione o produto com margem suficiente em relação à carga axial aplicada.

3. 3. Considere também a retenção na direção de rotação

   A carga radial admissível é a força (torque) que pode ser mantida na direção de rotação sem escorregamento; nos produtos listados, varia de 3,6 a 449,5 N·m. Em aplicações em que o colar sofre torque ou forças na direção de rotação, verifique se este valor supera as condições de uso.

4. 4. Defina o método de fixação conforme a frequência de troca

   Se a posição for alterada com frequência, o tipo de alavanca é prático por não exigir ferramentas, mas sua força de retenção é menor que a do aperto com parafuso. Nos exemplos listados, a carga axial com aperto por alavanca fica entre 780 e 2300 N. Se não for desejável danificar o eixo, selecione os tipos de braçadeira ou de cunha.

5. 5. Aperte com o torque de aperto recomendado

   Os valores de retenção do catálogo referem-se ao aperto com o torque recomendado. Nos produtos listados, o torque varia de 0,9 a 267,2 N·m, mudando significativamente conforme o tamanho do parafuso. Respeitar o valor especificado com uma chave dinamométrica evita afrouxamento e danos ao corpo do colar.

6. 6. Escolha o material e o tratamento superficial adequados ao ambiente

   O S45C tem boa resistência e recebe tratamento anticorrosivo por enegrecimento ou níquel químico. Em ambientes com umidade ou lavagem, são escolhidos o SUS304 ou, para reduzir o peso, ligas de alumínio como A2017. Como o material altera a força de retenção, verifique-a junto com os valores de carga.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Colar de fixação e todos os produtos

Descrição

Dados de ensaio de colares de fixação do tipo separável para uso em eixos sextavados e quadrados. Para eixos sextavados: diâmetro interno ○8, ○10, ○13 e ○17; para eixos quadrados: □15, □20 e □25. Largura de 12 mm ou 15 mm, parafusos M5 ou M6. Apresenta o empuxo do material SCSS por tipo de material.

Perguntas frequentes

Q. Para quais tamanhos de eixo o Colar de Fixação Separável Padrão para Eixo Sextavado / Eixo Quadrado é compatível?

A. Para eixos sextavados, os valores de ensaio são apresentados para ○8, ○10, ○13 e ○17; para eixos quadrados, para □15, □20 e □25. O diâmetro interno vai de 8 a 25 mm.

Q. Quais são a largura e o tamanho dos parafusos do Colar de Fixação Separável Padrão para Eixo Sextavado / Eixo Quadrado?

A. A largura L é de 12 a 15 mm e o tamanho dos parafusos é de M5 a M6. Os dados de ensaio apresentam combinações de largura de 12 mm ou 15 mm com parafusos M5 ou M6.

Q. Quais são o material e os valores de ensaio de empuxo do Colar de Fixação Separável Padrão para Eixo Sextavado / Eixo Quadrado?

A. Os dados de ensaio apresentam o empuxo do material SCSS por tipo de material, incluindo valores para aço inoxidável (SUS304). A carga de empuxo admissível é de 10.150 N.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

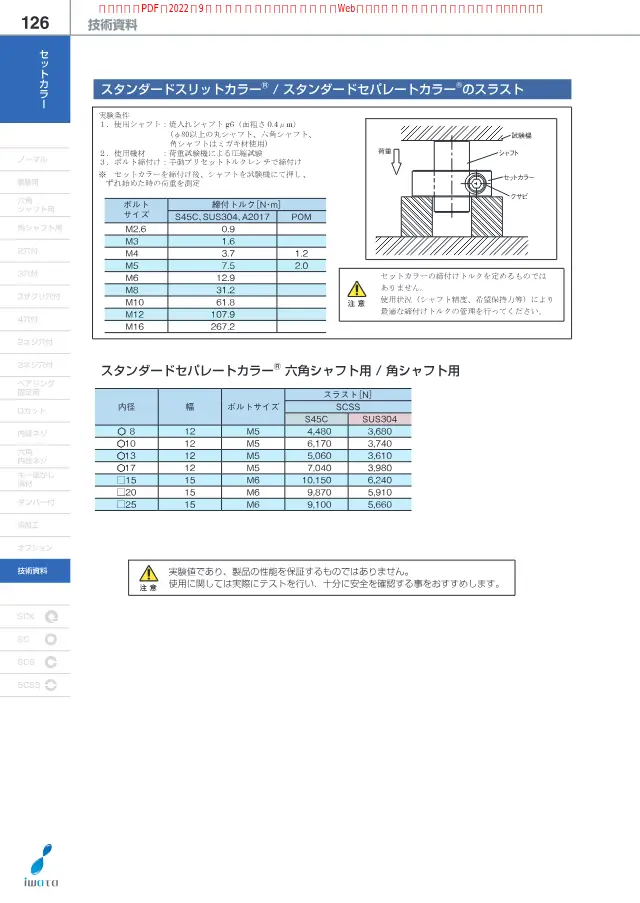

• Folha de dados セットカラー 技術資料 126-127 2 páginas Abrir a página 1
