Anel de Fixação Padrão com Fenda / Anel de Fixação Padrão Separado

Especificações

Como escolher Colar de fixação

Pontos a verificar na seleção, com os valores deste produto (Anel de Fixação Padrão com Fenda / Anel de Fixação Padrão Separado).

1. 1. Escolha o diâmetro interno adequado ao eixo

   O diâmetro interno d deve ser selecionado de acordo com o diâmetro do eixo aplicado. Os produtos listados têm faixa de φ5 a φ110. A força de aperto e a facilidade de montagem variam conforme a combinação da tolerância do eixo com a tolerância do diâmetro interno do colar, por isso devem ser verificadas também as tolerâncias internas, não apenas o diâmetro do eixo.

2. 2. Verifique a força de retenção axial necessária

   A carga axial admissível é a carga que pode ser mantida na direção axial sem deslocamento; nos produtos listados, varia de 2300 a 149040 N. Mesmo com o mesmo diâmetro interno, o valor muda conforme o tipo; por exemplo, para φ30 há produtos de 5400 N e de 2300 N. Selecione o produto com margem suficiente em relação à carga axial aplicada.

3. 3. Considere também a retenção na direção de rotação

   Este produto: Carga radial admissível 3.6〜449.5 N

   A carga radial admissível é a força (torque) que pode ser mantida na direção de rotação sem escorregamento; nos produtos listados, varia de 3,6 a 449,5 N·m. Em aplicações em que o colar sofre torque ou forças na direção de rotação, verifique se este valor supera as condições de uso.

4. 4. Defina o método de fixação conforme a frequência de troca

   Se a posição for alterada com frequência, o tipo de alavanca é prático por não exigir ferramentas, mas sua força de retenção é menor que a do aperto com parafuso. Nos exemplos listados, a carga axial com aperto por alavanca fica entre 780 e 2300 N. Se não for desejável danificar o eixo, selecione os tipos de braçadeira ou de cunha.

5. 5. Aperte com o torque de aperto recomendado

   Este produto: Torque de aperto 0.9 N·m

   Os valores de retenção do catálogo referem-se ao aperto com o torque recomendado. Nos produtos listados, o torque varia de 0,9 a 267,2 N·m, mudando significativamente conforme o tamanho do parafuso. Respeitar o valor especificado com uma chave dinamométrica evita afrouxamento e danos ao corpo do colar.

6. 6. Escolha o material e o tratamento superficial adequados ao ambiente

   O S45C tem boa resistência e recebe tratamento anticorrosivo por enegrecimento ou níquel químico. Em ambientes com umidade ou lavagem, são escolhidos o SUS304 ou, para reduzir o peso, ligas de alumínio como A2017. Como o material altera a força de retenção, verifique-a junto com os valores de carga.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Colar de fixação e todos os produtos

Descrição

Anel de fixação com estrutura fendada que mantém o eixo por aperto. Para os materiais SCS (S45C e SUS304) e SCSS (S45C e SUS304), são apresentados valores experimentais de carga radial por diâmetro interno e tamanho do parafuso. Os ensaios foram realizados com barra redonda (eixo temperado), aplicando um bloco de seção quadrada e medindo a carga por meio de máquina de ensaio de força. Não se trata de garantia de desempenho; na aplicação real, é necessário considerar a precisão do eixo, a força de retenção e controlar o torque de aperto adequado.

Perguntas frequentes

Q. Qual é o torque de aperto e a carga radial admissível do Anel de Fixação Padrão com Fenda (SCS)?

A. O torque de aperto é de 0,9 N·m. A carga radial admissível está na faixa de 3,6 a 449,5 N. No entanto, esses valores são experimentais, obtidos aplicando um bloco de seção quadrada sobre barra redonda (eixo temperado) em máquina de ensaio de força, e não constituem garantia de desempenho.

Q. Em que condições foram medidos os valores de carga radial admissível dos modelos SCS e SCSS?

A. Os valores foram obtidos em ensaio experimental, aplicando um bloco de seção quadrada sobre barra redonda de eixo temperado e medindo a carga com máquina de ensaio de força. O material apresenta valores por diâmetro interno e tamanho do parafuso para SCS (S45C e SUS304) e SCSS (S45C e SUS304).

Q. O que deve ser observado ao utilizar os modelos SCS e SCSS na prática?

A. Como não se trata de garantia de desempenho, é necessário considerar a precisão do eixo, a força de retenção e controlar o torque de aperto adequado conforme as condições de uso.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

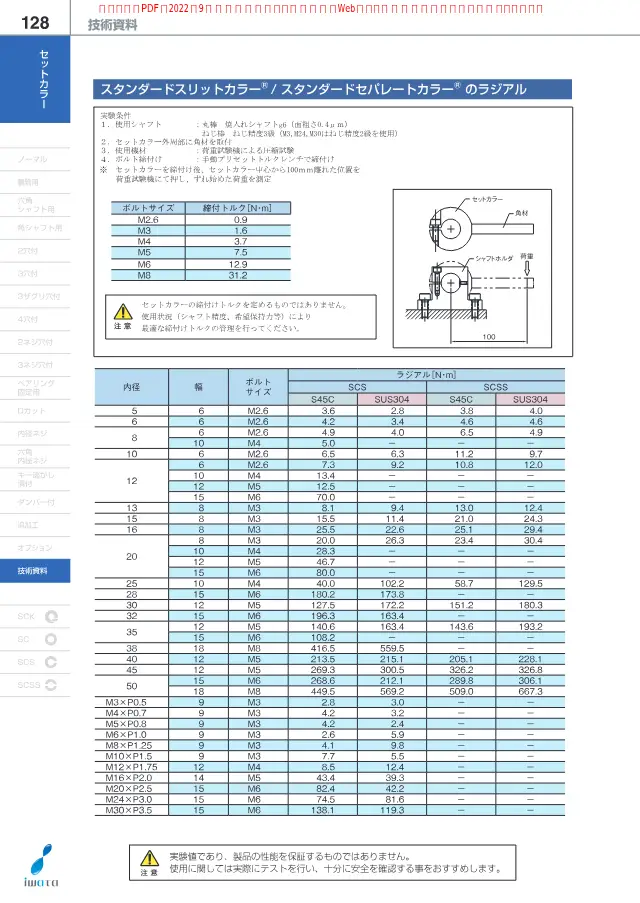

• Catálogo セットカラー 技術資料 128 スタンダードスリットカラー / スタンダードセパレートカラーのラジアル 1 páginas Abrir a página 1
