Suporte Z de Fixação de Máquinas

Especificações

Como escolher Produtos para prevenção de tombamento

Pontos a verificar na seleção, com os valores deste produto (Suporte Z de Fixação de Máquinas).

1. 1. Escolha a altura H compatível com o ponto de fixação

   Este produto: 高さH 20〜100 mm

   A altura H do item deve corresponder à altura da base ou dos pés do equipamento em relação ao piso. Se não houver compatibilidade, surgem folgas que causam vibração e fixação inadequada. Os produtos listados vão de 20 a 300 mm, e as cantoneiras têm vários códigos entre 100 e 300 mm.

2. 2. Use a espessura da chapa como referência de retenção

   Este produto: Espessura da chapa t 4.5・6.0 mm

   A espessura do corpo está diretamente ligada à rigidez do item, e equipamentos pesados ou locais com muita vibração se beneficiam de chapas mais espessas. Entre os produtos listados há exemplos de 4,5 mm e também modelos de 6,0 mm. Escolha considerando a massa do equipamento e a carga prevista.

3. 3. Verifique o espaço de instalação pelo comprimento L1

   Este produto: Comprimento L1 120〜160 mm

   O comprimento do corpo L1 se relaciona com a distância entre a borda externa do equipamento e a posição do chumbador no piso, além da interferência com tubulações e passagens ao redor. Os produtos listados têm de 120 a 160 mm. Confirme também se a posição do chumbador não interfere com juntas do piso ou com elementos enterrados.

4. 4. Confira as dimensões e os furos da placa de base

   A espessura, a largura e o comprimento da placa de base que assenta no piso influenciam o número e a disposição dos chumbadores e a distribuição da carga sobre o piso. Verifique no desenho se a dimensão permite o diâmetro do chumbador utilizado e a distância mínima da borda.

5. 5. Adapte o material e o tratamento superficial ao ambiente

   Este produto: Material SS400

   O corpo é feito de aço estrutural geral, como o SS400, protegido contra corrosão por pintura em estufa. Em locais com contato com água ou produtos químicos, é necessário atenção ao avanço da ferrugem causado pela degradação da pintura. Nos produtos que informam vida útil, o valor indicado para os itens listados é de 8 anos.

6. 6. Para equipamentos com rodízios, use calço específico

   Copiadoras, racks e outros equipamentos com rodízios são difíceis de fixar com chumbadores, por isso o movimento é limitado por calços encaixados nos rodízios. Como a resistência desses calços é diferente da das presilhas, confirme se o peso do equipamento e o formato dos rodízios são compatíveis.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Produtos para prevenção de tombamento e todos os produtos

Descrição

Fabricado em SS400 com acabamento em pintura de cura em forno (amarela). Há 10 códigos de produto com alturas diferentes. Produto de estoque limitado. Preço sob consulta.

Perguntas frequentes

Q. Qual é o material e o acabamento do Suporte Z de Fixação de Máquinas (99-0190 a 99-0199)?

A. O material é SS400, com acabamento em pintura de cura em forno (amarela).

Q. Quais são as faixas de espessura, comprimento e altura do Suporte Z de Fixação de Máquinas (99-0190 a 99-0199)?

A. A espessura t é de 4,5 mm e 6,0 mm, o comprimento L1 vai de 120 a 160 mm e a altura H vai de 20 a 100 mm. Há 10 códigos com alturas diferentes.

Q. Para quais aplicações o Suporte Z de Fixação de Máquinas (99-0190 a 99-0199) pode ser usado?

A. Pode ser usado para evitar o tombamento de equipamentos em caso de terremoto e para fixar máquinas no piso.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

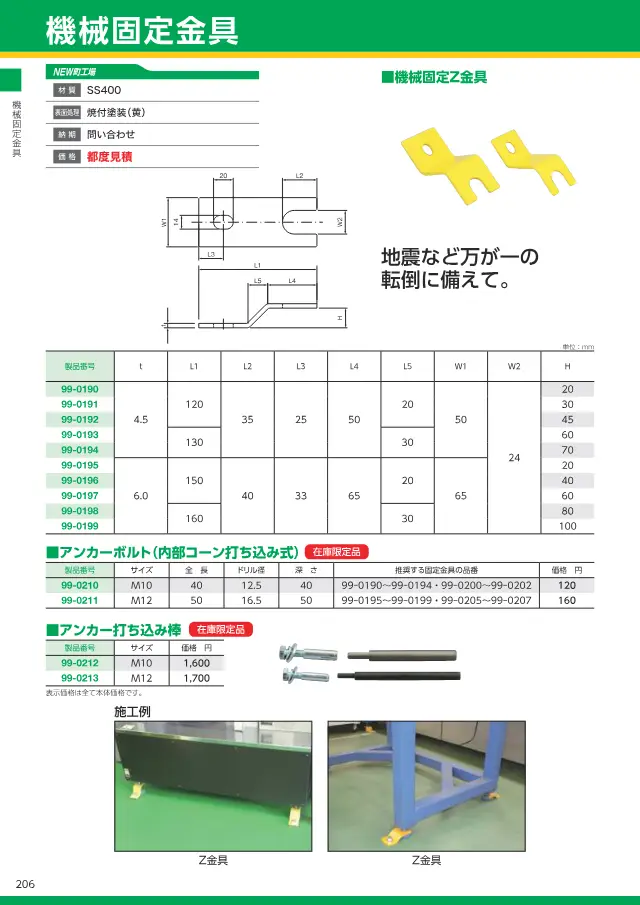

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 32
