Suporte de fixação em canto para máquinas

Especificações

Como escolher Produtos para prevenção de tombamento

Pontos a verificar na seleção, com os valores deste produto (Suporte de fixação em canto para máquinas).

1. 1. Escolha a altura H compatível com o ponto de fixação

   Este produto: 高さH 100〜300 mm

   A altura H do item deve corresponder à altura da base ou dos pés do equipamento em relação ao piso. Se não houver compatibilidade, surgem folgas que causam vibração e fixação inadequada. Os produtos listados vão de 20 a 300 mm, e as cantoneiras têm vários códigos entre 100 e 300 mm.

2. 2. Use a espessura da chapa como referência de retenção

   A espessura do corpo está diretamente ligada à rigidez do item, e equipamentos pesados ou locais com muita vibração se beneficiam de chapas mais espessas. Entre os produtos listados há exemplos de 4,5 mm e também modelos de 6,0 mm. Escolha considerando a massa do equipamento e a carga prevista.

3. 3. Verifique o espaço de instalação pelo comprimento L1

   O comprimento do corpo L1 se relaciona com a distância entre a borda externa do equipamento e a posição do chumbador no piso, além da interferência com tubulações e passagens ao redor. Os produtos listados têm de 120 a 160 mm. Confirme também se a posição do chumbador não interfere com juntas do piso ou com elementos enterrados.

4. 4. Confira as dimensões e os furos da placa de base

   Este produto: Dimensões da placa base 6×75×110・9×125×150 mm

   A espessura, a largura e o comprimento da placa de base que assenta no piso influenciam o número e a disposição dos chumbadores e a distribuição da carga sobre o piso. Verifique no desenho se a dimensão permite o diâmetro do chumbador utilizado e a distância mínima da borda.

5. 5. Adapte o material e o tratamento superficial ao ambiente

   Este produto: Material SS400

   O corpo é feito de aço estrutural geral, como o SS400, protegido contra corrosão por pintura em estufa. Em locais com contato com água ou produtos químicos, é necessário atenção ao avanço da ferrugem causado pela degradação da pintura. Nos produtos que informam vida útil, o valor indicado para os itens listados é de 8 anos.

6. 6. Para equipamentos com rodízios, use calço específico

   Copiadoras, racks e outros equipamentos com rodízios são difíceis de fixar com chumbadores, por isso o movimento é limitado por calços encaixados nos rodízios. Como a resistência desses calços é diferente da das presilhas, confirme se o peso do equipamento e o formato dos rodízios são compatíveis.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Produtos para prevenção de tombamento e todos os produtos

Descrição

Estrutura com cantoneira em L soldada a uma placa base. Fabricado em SS400 com acabamento por pintura a quente na cor amarela. Preço sob consulta. Para piso de concreto, recomenda-se o uso de chumbadores M10 ou superiores.

Perguntas frequentes

Q. Em quais equipamentos e de que forma o Suporte de fixação em canto para máquinas (99-0200 a 99-0207) pode ser utilizado?

A. É um suporte em formato de L que fixa os quatro cantos de equipamentos que não podem ser fixados por grampos de pressão. É utilizado para fixar os quatro cantos de equipamentos e prevenir o tombamento de máquinas.

Q. Quais são o material, a altura e as dimensões da placa base do Suporte de fixação em canto para máquinas (99-0200 a 99-0207)?

A. O material é SS400. A altura H é de 100 a 300 mm, em seis códigos, e as dimensões da placa base são 6×75×110 mm e 9×125×150 mm.

Q. Qual é a construção e o acabamento superficial do Suporte de fixação em canto para máquinas (99-0200 a 99-0207)?

A. A estrutura consiste em uma cantoneira em L soldada a uma placa base. O acabamento é feito por pintura a quente na cor amarela.

Q. Há recomendações para a instalação do Suporte de fixação em canto para máquinas (99-0200 a 99-0207) em piso de concreto?

A. Para piso de concreto, recomenda-se o uso de chumbadores M10 ou superiores.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

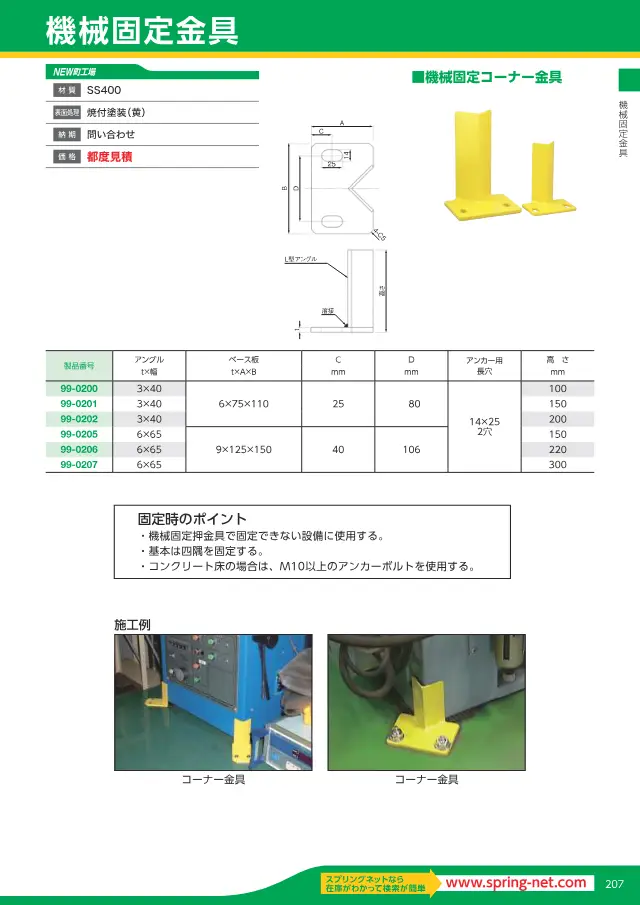

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 33
  Encontrado em: https://www.samini.co.jp/catalog_list/
