Megatorque Motor Sürücü EGC

Model M-EGC-50ABE01 / Megatorque Motor ドライバ EGC / NSK (Resmi web sitesi) / Belgenin 2. sayfasında yer alıyor

EtherCAT'e uygun, doğrudan tahrikli motorları kontrol eden, 50 A anma akımlı bir sürücü. Büyük motorlarla uyumludur.

Son doğrulama: (içeriğin kaynak belgeyle doğrulandığı tarih)

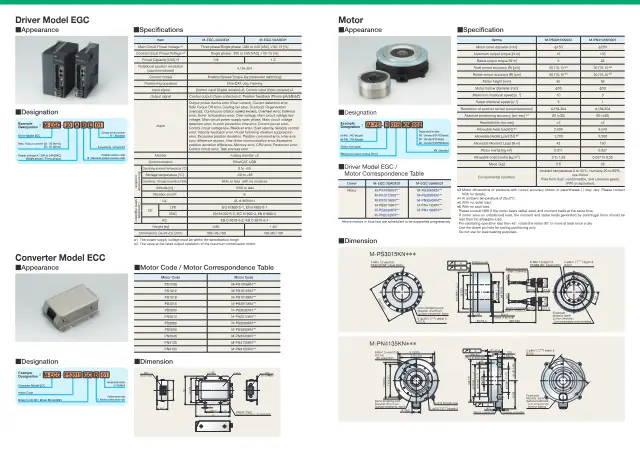

NSK "Megatorque Motor Driver Model EGC / Converter Model ECC" belgesinin 2. sayfasındaki Megatorque Motor Sürücü EGC
Kaynak: NSK「Megatorque Motor Driver Model EGC / Converter Model ECC」Sayfa 2
İlgili sayfanın küçültülmüş görüntüsü belgeden alıntılanmıştır. Telif hakkı NSK firmasına aittir.Kaldırma talebi

Teknik özellikler

Maksimum çıkış akımı 50 Arms
Ana devre besleme gerilimi 200〜240 (tek faz/üç faz) VAC
Kontrol devresi besleme gerilimi 200〜240 (tek faz) VAC
Güç kaynağı kapasitesi 1.3 kVA
Konum algılama çözünürlüğü 4,194,304 count/revolution
Kullanım ortam sıcaklığı 0–55 ℃
Kütle 1.50 kg
Dış boyutlar (Y×G×D) 160×85×130 mm

Megatorque Motor ドライバ EGC serisi model karşılaştırması

Aynı serideki 2 modeli teknik özelliklerine göre karşılaştırın.

Model Ana devre besleme gerilimi Maksimum çıkış akımı Konum algılama çözünürlüğü Kontrol devresi besleme gerilimi Güç kaynağı kapasitesi Kullanım ortam sıcaklığı Dış boyutlar (Y×G×D) Kütle
M-EGC-20ABE01 200〜240 (tek faz/üç faz) VAC 20 Arms 4,194,304 count/revolution 200〜240 (tek faz) VAC 0.9 kVA 0–55 ℃ 160×40×130 mm 0.80 kg
M-EGC-50ABE01 Bu ürün 200〜240 (tek faz/üç faz) VAC 50 Arms 4,194,304 count/revolution 200〜240 (tek faz) VAC 1.3 kVA 0–55 ℃ 160×85×130 mm 1.50 kg

AC servo sürücü nasıl seçilir?

Seçim yaparken kontrol edilmesi gereken noktalar ve bu ürünün (M-EGC-50ABE01) değerleri.

  1. 1. Bağlanacak motor kapasitesini kontrol edin

    Sürücüler uygulanabilir motor kapasitesine göre ayrılır ve çoğu, belirli bir motor serisine özeldir. Kombinasyon tablosunda yer alan motor modeli ve çıkış gücüyle uyumluluğu doğrulayın. Doğrudan tahrikli motorlar gibi özel tasarım modeller olduğu için seri uyumluluğunu da kontrol edin.

  2. 2. Nominal ve maksimum çıkış akımıyla yükü karşılayın

    Bu ürün: Maksimum çıkış akımı 50 Arms

    Nominal çıkış akımı sürekli işletimde, maksimum çıkış akımı ise hızlanma ve yavaşlamadaki anlık torku belirler. Listelenen ürünlerde maksimum çıkış akımı 20 ila 50 Arms arasında değişmektedir. Çalışma desenine göre gereken tepe torku ve etkin torku hesaplayın ve her iki akım değerinin de yeterli olup olmadığını kontrol edin.

  3. 3. Ana devre besleme gerilimini ve faz sayısını eşleştirin

    Bu ürün: Ana devre besleme gerilimi 200〜240 (tek faz/üç faz) VAC

    Tek fazlı 200 ila 240 V, üç fazlı 200 V sınıfı ve DC24 V/48 V düşük gerilim tipi gibi giriş özellikleri modele göre değişir. Tesisin besleme gerilimi ve faz sayısıyla uyumluluğunu, tek ve üç faz desteğini kontrol edin ve gerekli besleme kapasitesinin (listelenen ürünlerde 0,9 ila 1,3 kVA) tesiste sağlanıp sağlanamayacağını değerlendirin.

  4. 4. Üst iletişim standardını ve iletişim periyodunu doğrulayın

    EtherCAT, PROFINET ve SV-NET gibi desteklenen standartlar modele göre belirlenir ve üst kontrolcü ile aynı standart gerekir. Çok eksenli eşzamanlı hareket yapılacaksa iletişim döngüsünün (ör. PROFINET IRT ile 250 μs altı) kontrol periyodu gereksinimini karşılayıp karşılamadığını da kontrol edin.

  5. 5. Darbe komutunun giriş frekansını ve çözünürlüğünü hesaplayın

    Darbe dizisiyle komut verilecekse, maksimum giriş frekansının (listelenen ürünlerde 8 ila 500 kHz) gereken hız ve çözünürlük kombinasyonunu karşılayıp karşılamadığını hesaplayın. Enkoderin konum algılama çözünürlüğü (ör. 4.194.304 count/rev), konumlandırma hassasiyetini ve düşük hızda pürüzsüzlüğü etkiler.

  6. 6. Pano içi montaj boyutlarını ve güvenlik işlevlerini kontrol edin

    Kontrol panosuna yerleştirme için dış boyutları, ağırlığı (listelenen ürünlerde 0,8 ila 21 kg) ve kullanım ortam sıcaklığını kontrol edin. Güvenlik standardı gerektiren tesislerde, Safe Torque Off (tork kesme fonksiyonu) dahili olup olmadığını ve EMC filtresinin dahili olup olmadığını da kontrol edin.

Bu rehber, listelenen ürünlerin belgeleri ve teknik özellik kalemleri esas alınarak AI tarafından hazırlanmıştır.

AC servo sürücü nedir? Tüm ürünleri görün

Açıklama

Megatorque Motor'u kontrol eden EtherCAT uyumlu bir sürücü. Konum, hız ve tork kontrolü parametre değiştirilerek yapılabilir; konum algılama çözünürlüğü 4,194,304 sayım/devir'dir. 50 Arms çıkış akımına sahip yüksek akımlı versiyondur.

Öne çıkan özellikler

  • EtherCAT uyumlu olup birden fazla motorun entegre kontrolü ve yüksek hızlı senkron çalışma sağlar
  • Konum algılama çözünürlüğü 4,194,304 sayım/devir
  • 50 Arms yüksek akım çıkışı

Kullanım alanları

  • Yarı iletken üretim ekipmanları
  • Elektronik parça inceleme ekipmanları

SSS

Q. M-EGC-50ABE01'in ana devre ve kontrol devresi güç kaynağı gerilimi hangi aralıktadır?
A. Ana devre güç kaynağı gerilimi 200–240 (tek fazlı/üç fazlı) VAC, kontrol devresi güç kaynağı gerilimi ise 200–240 (tek fazlı) VAC'dir.
Q. M-EGC-50ABE01'in maksimum çıkış akımı ve güç kapasitesi nedir?
A. Maksimum çıkış akımı 50 Arms, güç kapasitesi 1,3 kVA'dır.
Q. Megatorque Motor Sürücü EGC'nin konum algılama çözünürlüğü nedir?
A. Konum algılama çözünürlüğü 4,194,304 sayım/devir (4,194,304 count/revolution) değerindedir.
Q. M-EGC-50ABE01 hangi kontrol yöntemlerini ve iletişim yöntemlerini destekler?
A. EtherCAT'i destekler ve konum, hız ve tork kontrolünü parametre değiştirilerek gerçekleştirebilir. EtherCAT sayesinde birden fazla motorun entegre kontrolü ve yüksek hızlı senkron çalışma mümkündür.
Q. M-EGC-50ABE01 hangi uygulamalarda kullanılır?
A. Yarı iletken üretim ekipmanları ve elektronik parça inceleme ekipmanları uygulama alanları olarak belirtilmiştir.
