分类

特殊环境用直线轴承

JTEKT株式会社 (官方网站) / 刊载于资料第69页

用于洁净、真空、耐腐蚀、高温等特殊环境的直线轴承。通过规格调查表整理选型条件。

刊载信息确认日期: (根据来源资料确认内容的日期)

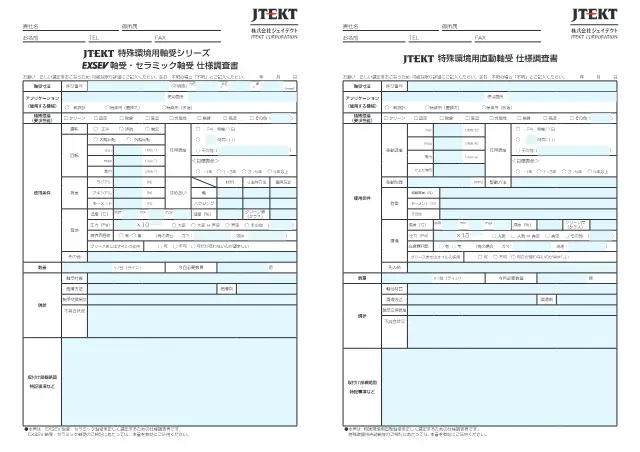

JTEKT株式会社《特殊環境用軸受シリーズ 軸受・セラミック軸受 (EXSEV Bearings and CERAMIC Bearings for Extreme Special Environments)》第69页（刊载特殊环境用直线轴承）
出处: JTEKT株式会社「特殊環境用軸受シリーズ 軸受・セラミック軸受 (EXSEV Bearings and CERAMIC Bearings for Extreme Special Environments)」第69页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

直线导向的选型要点

选型时需要确认的要点及本产品（特殊环境用直线轴承）的数值。

  1. 1. 选择与轴径匹配的型式和尺寸

    直线球轴承需将外筒套装在轴上使用，因此轴径d必须与轴相符。所列产品的轴径范围为3～60mm。型式和尺寸由型号编号决定，应在确认轴径的同时检查外径D，并确认其能否容纳于壳体的孔尺寸内。

  2. 2. 根据载荷和寿命确认基本动额定载荷

    基本动额定载荷C是计算额定寿命时的基准载荷。所列产品的范围为20.3～323N。应根据实际作用载荷和运行条件求出所需寿命，并选择C值留有充分余量的尺寸，或滚子型式、双列型等。

  3. 3. 停机及冲击载荷下以静额定载荷校核

    基本静额定载荷C0是静止或受到冲击载荷时允许承受载荷的基准。为防止滚动体和滚道面产生永久变形，需对最大载荷确保足够的静态安全系数。在承受力矩载荷的用途中尤为重要。

  4. 4. 使导轨长度与行程相匹配

    在交叉滚子导轨等有限运动形式中，可用行程由导轨长度L和保持器长度决定。所列产品的导轨长度为80～600mm。应确认其长度相对所需行程是否足够，以及能否容纳于安装空间内。

  5. 5. 根据用途确定精度等级和预压

    精度等级（如平行度等级）和预压（内部间隙的紧固程度）会影响定位精度和刚度。增大预压可提高刚度，但也会增加摩擦阻力。应根据设备所需精度与运动轻快性之间的平衡进行选择。

  6. 6. 选择适合使用环境的材质和规格

    在洁净、真空、耐腐蚀、高温环境下，本体及滚动体的材质、润滑方式以及有无防护密封等，与标准产品有所不同。为防止产尘、气体释放和生锈，应选择与使用环境相适应的材质和规格的产品。必要时还需确认无磁性或绝缘规格。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解直线导向及查看产品列表

产品说明

特殊环境用直线轴承系列。通过规格调查表整理使用环境和所需性能后进行选型。

特点

  • 非磁性
  • 绝缘
  • 支持高速

用途

  • 洁净环境
  • 真空环境
  • 耐腐蚀环境
  • 高温环境

常见问题

Q. 特殊环境用直线轴承可在哪些环境中使用？
A. 适用于洁净、真空、耐腐蚀、高温等特殊环境的直线轴承。推荐用途包括洁净环境、真空环境、耐腐蚀环境和高温环境。
Q. 特殊环境用直线轴承有哪些特点？
A. 具有非磁性、绝缘、支持高速等特点。
Q. 如何选择特殊环境用直线轴承？
A. 通过规格调查表整理使用环境和所需性能后进行选型。

由 AI 根据来源资料中的内容编写。
