陶瓷球（氮化硅）

规格

セラミックボール 型号比较

可按规格比较同系列的2个型号。

滚珠的选型要点

选型时需要确认的要点及本产品（陶瓷球（氮化硅））的数值。

1. 1. 根据用途选择合适的材质

   本产品: 材质 氮化硅陶瓷

   高载荷轴承采用轴承钢，需要耐腐蚀时选择不锈钢，轻载且低成本时采用碳素钢。需要轻量、无磁、绝缘的高速轴承或真空环境可选用氮化硅，接触化学品或无法使用防锈油的场合也可考虑树脂和玻璃。

2. 2. 按性能要求确定精度等级

   等级以G3至G1000等表示，数值越小，圆度和直径偏差越小。主轴等低噪音、高转速轴承适合选用较小的等级，脚轮或轻载用途适合选用较大的等级，以避免过度的品质要求。

3. 3. 确认公称直径与英制规格

   本产品: 公称直径Dw 0.8～38.1 mm

   本产品目录中的公称直径范围为0.3至101.6mm。英制公称直径也很多，例如1/4英寸=6.35mm，因此需确认设计值是公制还是英制，并指定与滚道槽和保持架尺寸相匹配的规格。

4. 4. 通过圆度和表面粗糙度判断旋转品质

   圆度（本产品目录中为2.5至25μm）和表面粗糙度Ra（0.01至0.15μm）直接影响振动、噪音和磨损。用作阀门密封或测量基准球时，也应确认这两个数值是否满足所需精度。

5. 5. 确认硬度与使用温度

   本产品: 最高使用温度 800 ℃

   硬度与耐磨性及压痕的不易产生有关，以HRC或HV表示。在高温下使用时，需确认最高使用温度（本产品目录中为288至1000°C）及高温硬度。硬质合金和陶瓷材质在高温下较易保持硬度。

6. 6. 确认轻渗碳等追加加工是否可行

   一般淬火钢球硬度高，钻孔和焊接较为困难。如ball joint那样需要在球上焊接轴或开孔时，应选择渗碳深度较浅的轻渗碳钢球，或带保持用平面的切割球等可加工产品。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解滚珠及查看产品列表

产品说明

氮化硅陶瓷材质的球体，具有高耐热性（800℃）、高刚性，可在超高真空环境下使用。质量约为轴承钢的40%，重量轻。用于夹具、工具、量规、电磁阀、止回阀、各类阀门、汽车零部件等。精度等级符合JIS B 1501标准，型号以“公称直径 精度等级符号 材料符号”表示。质量按密度3.23g/cm3计算。

常见问题

Q. 陶瓷球（氮化硅）的使用温度上限是多少？

A. 具有高耐热性，最高使用温度为 800 ℃。

Q. 陶瓷球（氮化硅）可用于哪些用途？

A. 可用于夹具、工具、量规、电磁阀、止回阀、各类阀门、高端自行车零部件、汽车零部件、机械零部件等。

Q. 陶瓷球（氮化硅）的公称直径范围和精度等级标准是什么？

A. 公称直径Dw为0.8～38.1 mm（1.5英寸）。精度等级符合JIS B 1501标准，型号以“公称直径 精度等级符号 材料符号”表示。

Q. 陶瓷球（氮化硅）是否轻量？重量和密度是多少？

A. 质量约为轴承钢的40%，重量轻。比重（密度）为3.23 g/cm3，单个质量为0.866 mg。

Q. 陶瓷球（氮化硅）能否用于超高真空或涉及磁力、电力的环境？

A. 可在超高真空下使用。具有非磁性，并且兼具绝缘性。

由 AI 根据来源资料中的内容编写。

来源资料

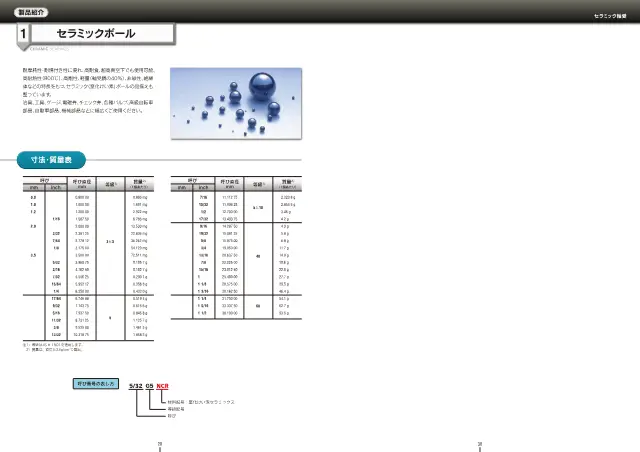

• 产品目录 特殊環境用軸受シリーズ セラミック軸受 打开第16页
  刊载来源: https://koyo.jtekt.co.jp/support/catalog-download/
